ACDC 电源模块 5V12V24V36V48V单路输出插针式 30W

产品特性·输出电压精度 Vo1 ±1%； Vo2,Vo3 ±3%·电压调整率 Vo1 ±0.2%；Vo2,Vo3 ±1.5%·负载调整率 Vo1 ±0.5%；Vo2,Vo3 ±1.5%·过热、过流保护；输出短路保护（长期自恢复）·隔离电压输入与输出2000VAC/1min，输入与外壳2000VAC/1min输出与外壳 500VAC/1min·效率 86%（典型值）·绝缘电阻 500MΩ·开关频率

全国热线

0571-88915820

在线咨询

产品参数

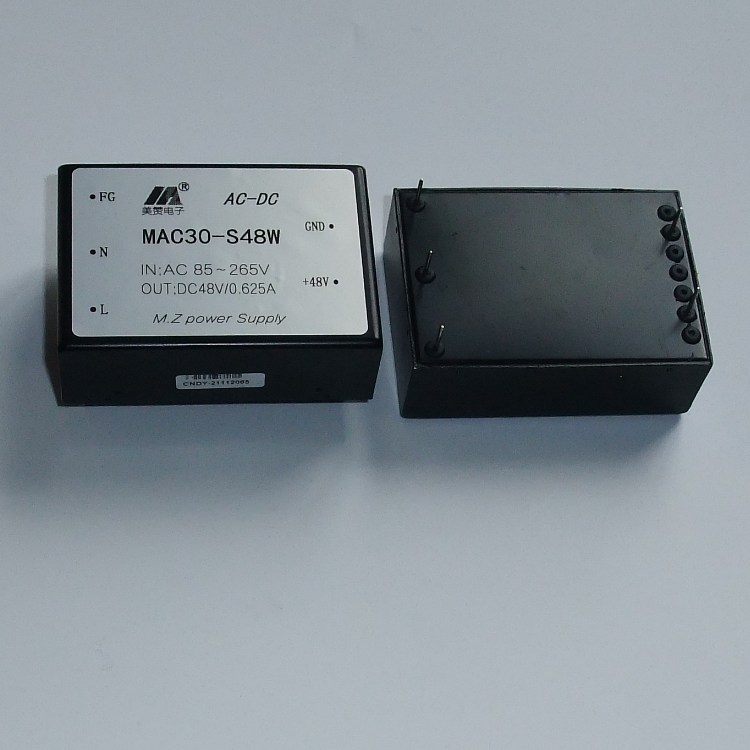

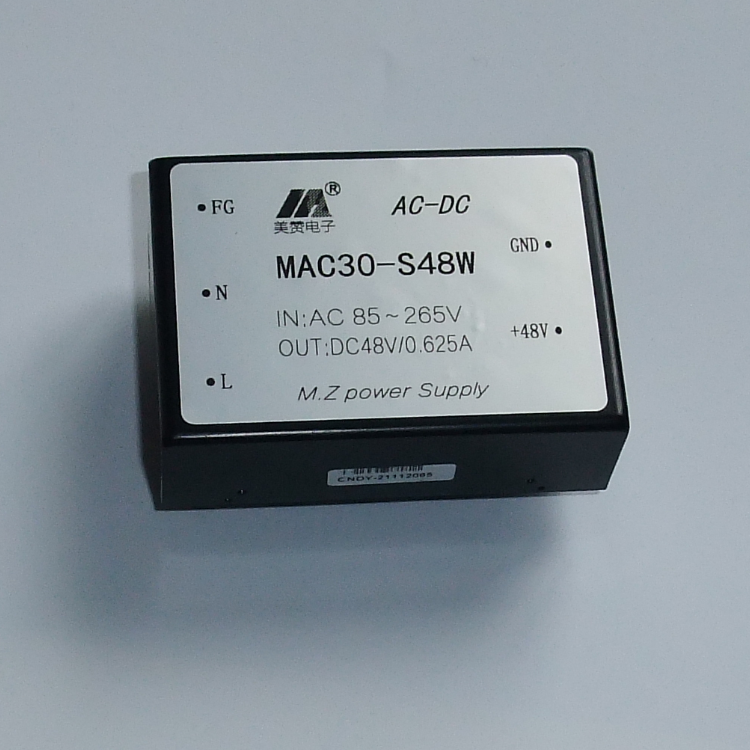

型号：: MAC30-S48W

品牌：: 美赞电子

输入电压：: 85-265VAC (W); 165-265VAC(N)

输出电压：: 5V 12V 15V 24V 36V 48V

输出电流：: 0.1-10A

电压精度：: ±1%

电压调整率：: ±1%

负载调整率：: ±1%

电流限制点：: 110%

工作频率：: 40-300KHz典型，最大330KHz (开关频率)

保护特性：: 输入欠压保护，输出过流保护，输出短路保护，过温保护

内容

产品特性

·输出电压精度 Vo1 ±1%； Vo2,Vo3 ±3%

·电压调整率 Vo1 ±0.2%；Vo2,Vo3 ±1.5%

·负载调整率 Vo1 ±0.5%；Vo2,Vo3 ±1.5%

·过热、过流保护；输出短路保护（长期自恢复）

·隔离电压输入与输出2000VAC/1min，输入与外壳2000VAC/1min

输出与外壳 500VAC/1min

·效率 86%（典型值）

·绝缘电阻 500MΩ

·开关频率 40-300KHz典型，最大330KHz

·满载工作温度（壳温）范围 -25℃~+95℃

·MTBF 2X10⁵Hrs

技术参数:

型号	输入电压范围(VAC)	输出电压（VDC）	输出电流（A）	纹波噪声（mVp-p）
MAC20-S05N（W）	85-265,165-265	5.0	4.0	50
MAC20-S12N（W）		12.0	1.67	100
MAC20-S15N（W）		15.0	1.33	100
MAC20-S24N（W）		24.0	0.83	100
MAC20-D05N（W）		5.0/-5.0	2.0/2.0	50/50
MAC20-D12N（W）		12.0/-12.0	0.83/0.83	100/100
MAC20-D15N（W）		15.0/-15.0	0.67/0.67	100/100
MAC20-S05S05N（W）I		5.0/5.0	4.0/0.1	50/50
MAC20-S05S12N（W）I		5.0/12.0	3.6/0.1	50/100
MAC20-S05S15N（W）I		5.0/15.0	3.6/0.1	50/100
MAC20-S05S24N（W）I		5.0/24.0	3.2/0.1	50/100
MAC20-S05D12N(W)		5.0/12.0/-12.0	3.5/0.1/0.1	50/100/100
MAC20-S05D15N(W)		5.0/15.0/-15.0	3.4/0.1/0.1	50/100/100
MAC20-S05D24N(W)		5.0/24.0/-24.0	3.0/0.1/0.1	50/100/100
MAC25-S05N（W）	85-265,165-265	5.0	5.0	50
MAC25-S12N（W）		12.0	2.08	100
MAC25-S15N（W）		15.0	1.67	100
MAC25-S24N（W）		24.0	1.04	100
MAC25-D05N（W）		5.0/-5.0	2.5/2.5	50/50
MAC25-D12N（W）		12.0/-12.0	1.04/1.04	100/100
MAC25-D15N（W）		15.0/-15.0	0.83/0.83	100/100
MAC25-S05S05N（W）I		5.0/5.0	5.0/0.1	50/50
MAC25-S05S12N（W）I		5.0/12.0	4.6/0.1	50/100
MAC25-S05S15N（W）I		5.0/15.0	4.6/0.1	50/100
MAC25-S05S24N（W）I		5.0/24.0	4.2/0.1	50/100
MAC25-S05D12N(W)		5.0/12.0/-12.0	4.5/0.1/0.1	50/100/100
MAC25-S05D15N(W)		5.0/15.0/-15.0	4.4/0.1/0.1	50/100/100
MAC25-S05D24N(W)		5.0/24.0/-24.0	4.0/0.1/0.1	50/100/100
MAC30-S05N（W）	85-265,165-265	5.0	6.0	50
MAC30-S12N（W）		12.0	2.5	100
MAC30-S15N（W）		15.0	2	100
MAC30-S24N（W）		24.0	1.25	100
MAC30-D05N（W）		5.0/-5.0	3/3	50/50
MAC30-D12N（W）		12.0/-12.0	1.25/1.25	100/100
MAC30-D15N（W）		15.0/-15.0	1/1	100/100
MAC30-S05S05N（W）I		5.0/5.0	5.6/0.1	50/50
MAC30-S05S12N（W）I		5.0/12.0	5.6/0.1	50/100
MAC30-S05S15N（W）I		5.0/15.0	5.6/0.1	50/100
MAC30-S05S24N（W）I		5.0/24.0	5.2/0.1	50/100
MAC30-S05D12N(W)		5.0/12.0/-12.0	5.5/0.1/0.1	50/100/100
MAC30-S05D15N(W)		5.0/15.0/-15.0	5.4/0.1/0.1	50/100/100
MAC30-S05D24N(W)		5.0/24.0/-24.0	5/0.1/0.1	50/100/100
