  • AC-DC电源模块5W,单路/双路/三路输出电源,金属壳/塑壳电源
AC-DC电源模块5W,单路/双路/三路输出电源,金属壳/塑壳电源

AC-DC电源模块5W,单路/双路/三路输出电源,金属壳/塑壳电源

AC/DC模块电源5W图片电源尺寸：39×25×22mm单路、双路输出塑壳封装不含EMC滤波输入：AC85-265V或AC165-265V常规输出：DC5V、12V、15V、24V特殊输出电压可定制电源尺寸：55×45×22mm单路、双路、三路输出塑壳封装、金属封装输入：AC85-265V或AC165-265V常规输出：DC5V、12V、15V、24V特殊输出电压可定制 电源尺寸：50.8×25.

全国热线

0571-88915820
在线咨询

产品参数

型号：
MAC5W
品牌：
美赞电子
输入电压：
AC85-265V（交直流输入）
输出电压：
DC5V/12V/15V/24V/48V
封装尺寸：
宽范围输入电压；单、双路输出；小体积，高可靠性；可直接安装到PCB板上；长期短路保护，自恢复
电源模块性能：
55×45×22mm（金属壳或塑壳）；39×25×22mm（塑壳）；50.8×25.4×12.7mm（金属壳，超薄）

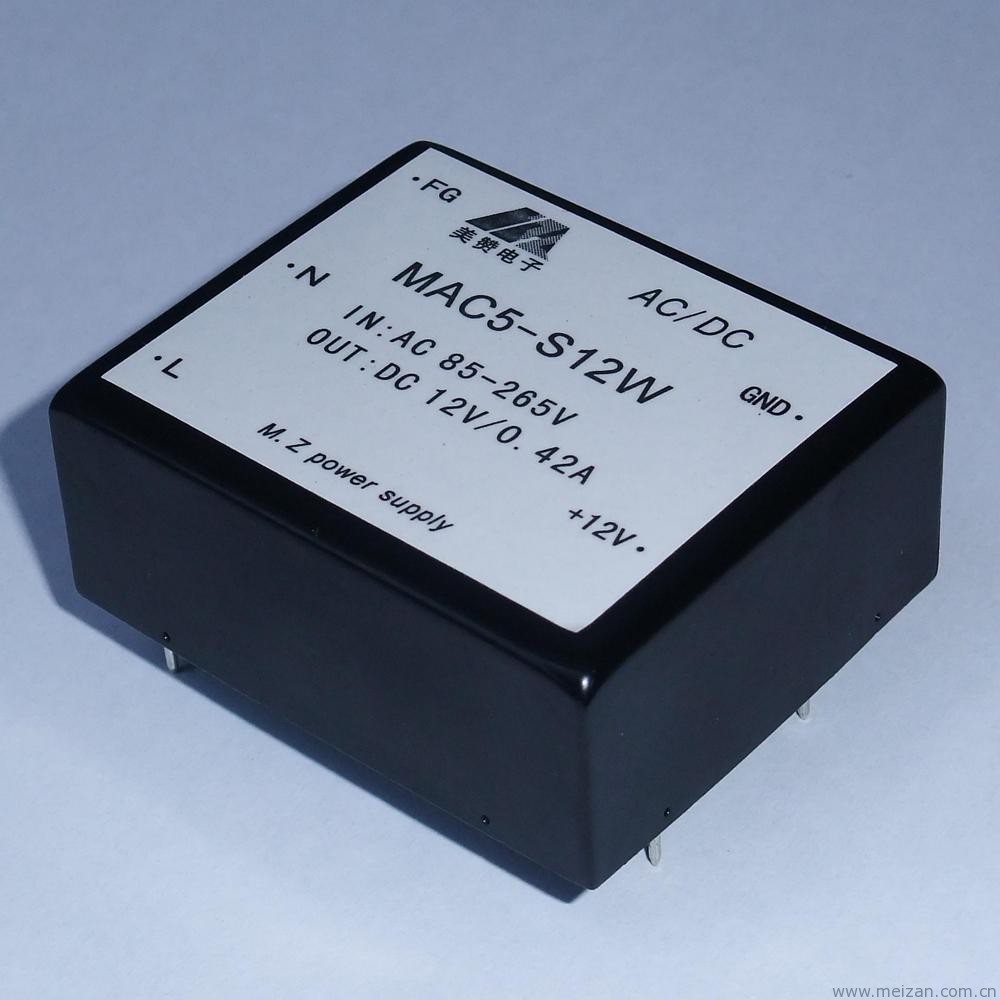

AC/DC模块电源5W图片


电源尺寸：39×25×22mm单路、双路输出塑壳封装不含EMC滤波输入：AC85-265V或AC165-265V常规输出：DC5V、12V、15V、24V特殊输出电压可定制电源尺寸：55×45×22mm单路、双路、三路输出塑壳封装、金属封装输入：AC85-265V或AC165-265V常规输出：DC5V、12V、15V、24V特殊输出电压可定制  电源尺寸：50.8×25.4×12.7mm单路、双路输出金属封装输入：AC85-265V或AC165-265V常规输出：DC5V、12V、15V、24V特殊输出电压可定制

AC/DC电源模块5W产品特性

·输出电压精度      ±1%；

·电压调整率     ±0.2%；

·负载调整率     ±0.5%；

·过载、过热保护（短暂）

·隔离电压       输入与输出2500VAC/1min，

·效率           80%（典型值）

·温漂系数       0.1%/°C

·工作温度       -25℃~+75℃

·MTBF           2X105Hrs

·壳材           塑壳/金属壳

AC/DC电源模块5W型号

AC-DC5W　单路输出

型号输入电压（Vac）输出电压（Vdc）输出电流（A）MAC5-S05W(N) N：165~265（180~370Vdc） W：85~265（90~370Vdc）51MAC5-S12W(N)120.42MAC5-S15W(N)150.33MAC5-S24W(N)240.21

AC-DC5W　双路共地输出

型号输入电压（Vac）输出电压（Vdc）输出电流（A）MAC5-D05W(N) N：165~265（180~370Vdc） W：85~265（90~370Vdc）±5±0.5MAC5-D12W(N)±12±0.21MAC5-D15W(N)±15±0.165

AC-DC5W　双路隔离输出

型号输入电压（Vac）输出电压（Vdc）输出电流（A）MAC5-S5S12W(N)I N：165~265（180~370Vdc） W：85~265（90~370Vdc）5V/0.6A12V/0.16AMAC5-S5S5W(N)I5V/0.6A5V/0.4A

AC-DC5W　三路输出

型号 输入电压（Vac） 输出电压（Vdc） 输出电流（A） MAC5-S5D12W(N)   N：165~265（180~370Vdc） W：85~265（90~370Vdc） 5V/0.6A，±12V/0.1A MAC5-S5D15W(N) 5V/0.6A，±15V/0.07A

仅列出典型型号，特殊规格可定制。

5W电源模块尺寸输出图一：【尺寸39*25*22mm，塑壳】
管脚编号单路双路共地双路隔离 1 L L L 2 N N N 3NCNCGND2 4GNDVo2- Vo2+ 5NCCOM GND1 6Vo+Vo1+Vo1+
5W电源尺寸输出图二：【尺寸55*45*22mm，金属壳/塑壳】
管脚编号单路双路共地双路隔离三路共地1LLLL2NNNN3FGFGFGFG4GNDVo2-GND1GND15NCNCVo1+Vo1+6NCCOMNCVo3-7NCNCGND2COM8Vo+Vo1+Vo2+Vo2+
