  • AC/DC电源模块10W,单路/双路/三路输出电源,金属外壳/塑壳电源
AC/DC电源模块10W,单路/双路/三路输出电源,金属外壳/塑壳电源

AC/DC电源模块10W,单路/双路/三路输出电源,金属外壳/塑壳电源

AC/DC电源模块10W 图片电源尺寸：62×46×22mm单路、双路、叁路或多路输出金属封装、塑壳封装输入：AC85-265V或AC165-265V常规输出：DC5V/12V/15V/24V/48V特殊输出电压可定制电源尺寸：55×45×22mm单路、双路、叁路或多路输出金属封装、塑壳封装输入：AC85-265V或AC165-265V常规输出：DC5V/12V/15V/24V/48V特殊输出电压

全国热线

0571-88915820
在线咨询

产品参数

型号：
MAC10W
品牌：
美赞电子
输入电压：
AC85-265V或AC165-265V（交直流输入）
输出电压：
DC5V/12V/15V/24V/48V
封装尺寸：
宽范围输入电压；单、双路输出；小体积，高可靠性；可直接安装到PCB板上；长期短路保护，自恢复
电源模块性能：
62×46×22mm;55×45×22mm

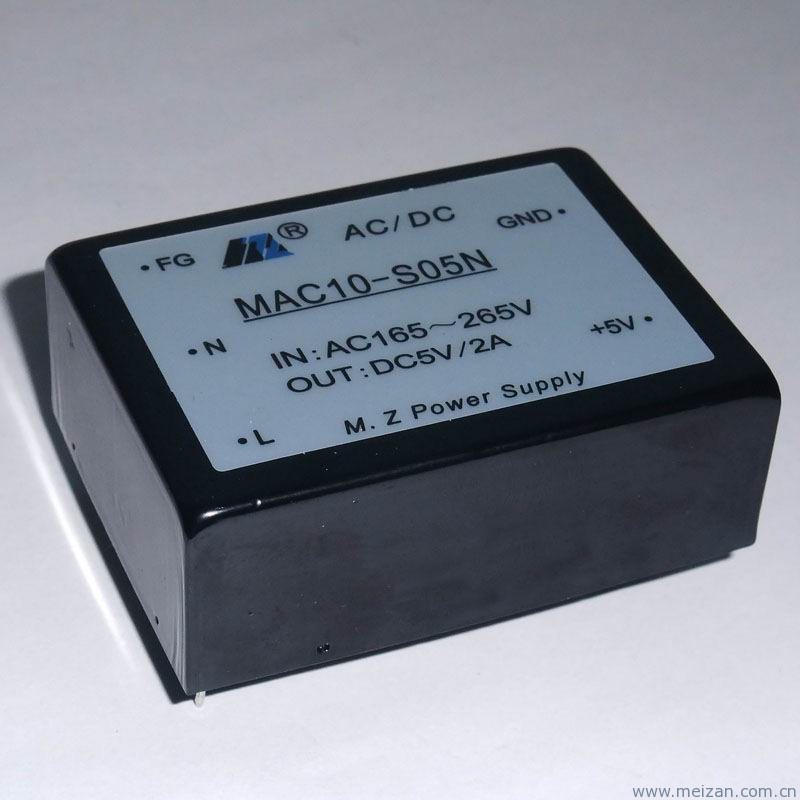

AC/DC电源模块10W 图片


电源尺寸：62×46×22mm单路、双路、叁路或多路输出金属封装、塑壳封装输入：AC85-265V或AC165-265V常规输出：DC5V/12V/15V/24V/48V特殊输出电压可定制电源尺寸：55×45×22mm单路、双路、叁路或多路输出金属封装、塑壳封装输入：AC85-265V或AC165-265V常规输出：DC5V/12V/15V/24V/48V特殊输出电压可定制

AC/DC电源模块10W 产品特性

·输出电压精度      ±1%；

·电压调整率     ±0.2%；

·负载调整率     ±0.5%；

·过载、过热保护（短暂）

·隔离电压       输入与输出2500VAC/1min，

·效率           80%（典型值）

·温漂系数       0.1%/°C

·工作温度       -25℃~+75℃

·MTBF           2X105Hrs

·壳材           塑壳/金属壳

AC/DC电源模块10W 产品型号

AC-DC10W　单路输出

型号输入电压（Vac）输出电压（Vdc）输出电流（A）MAC10-S05W(N) N：165~265（180~370Vdc） W：85~265（90~370Vdc）52MAC10-S12W(N)120.83MAC10-S15W(N)150.67MAC10-S24W(N)240.42

AC-DC10W　双路共地输出

型号输入电压（Vac）输出电压（Vdc）输出电流（A）MAC10-D05W(N) N：165~265（180~370Vdc） W：85~265（90~370Vdc）±5±1MAC10-D12W(N)±12±0.42MAC10-D15W(N)±15±0.34

AC-DC10W　双路隔离输出

型号输入电压（Vac）输出电压（Vdc）输出电流（A）MAC10-S5S12W(N)I N：165~265（180~370Vdc） W：85~265（90~370Vdc）5V/1.5A12V/0.21AMAC10-S5S5W(N)I5V/1.5A5V/0.5A

AC-DC10W　三路输出

型号输入电压（Vac）输出电压（Vdc） 输出电流（A）MAC10-S5D12W(N) N：165~265（180~370Vdc） W：85~265（90~370Vdc）5V/1A，±12V/0.21AMAC10-S5D15W(N)5V/1A，±15V/0.17A

注：以上仅列出部分常规型号，可定制特殊规格产品。

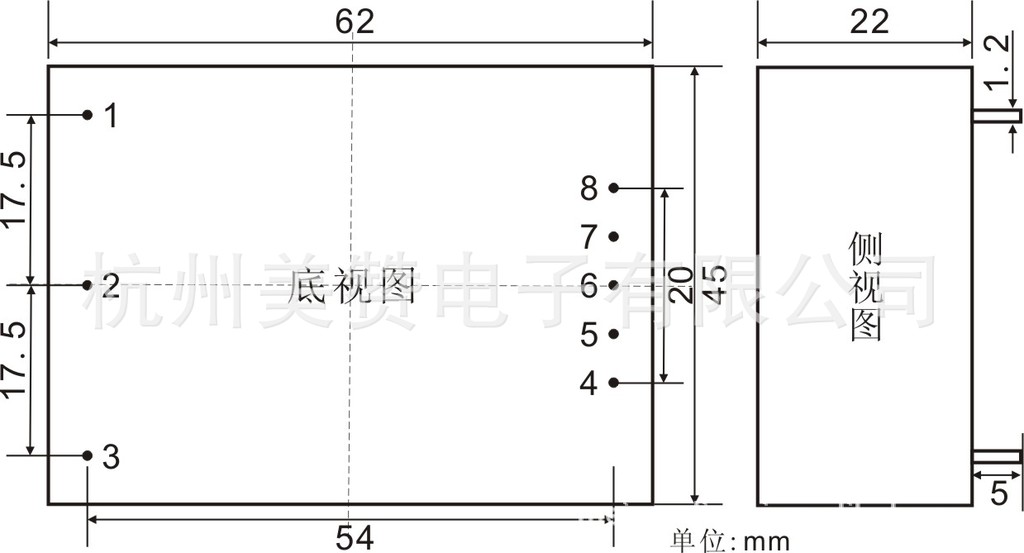

AC/DC电源模块10W 尺寸图

1、电源尺寸62×45×22mm；


管脚编号单路双路共地双路隔离三路共地 1 L L L L 2 N N N N 3FGFGFGFG 4GNDVo2- GND1 GND1 5NCNC Vo1+ Vo1+ 6NCCOMNCVo3- 7NCNCGND2COM 8Vo+Vo1+Vo2+Vo2+

 2、电源尺寸55×45×22mm


管脚编号单路双路共地双路隔离三路共地 1 L L L L 2 N N N N 3FGFGFGFG 4GNDVo2- GND1 GND1 5NCNC Vo1+ Vo1+ 6NCCOMNCVo3- 7NCNCGND2COM 8Vo+Vo1+Vo2+Vo2+
