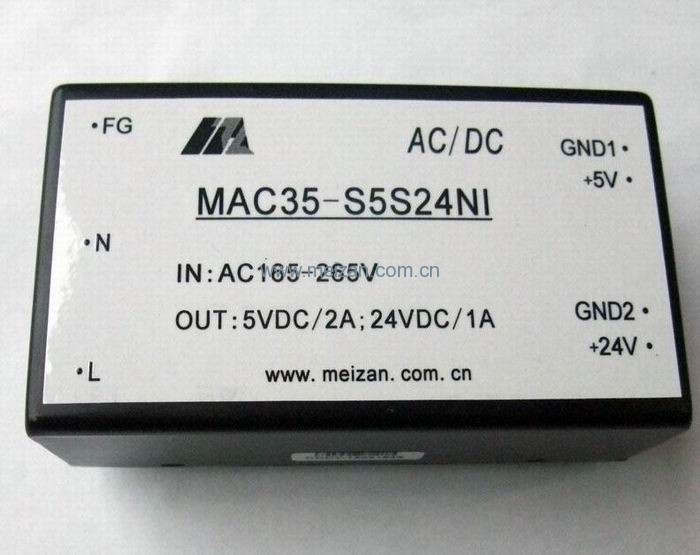

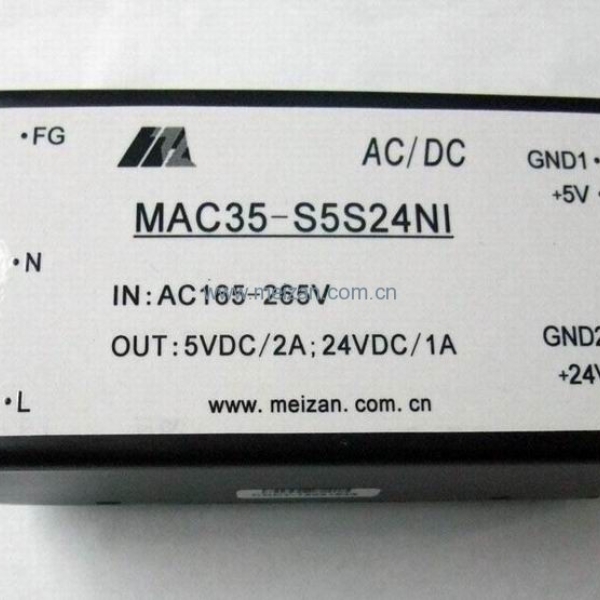

0571-88915820AC/DC电源模块35W图片 |
AC/DC电源模块35W产品特性 |
u 宽输入电压范围、交直流通用 u 双路隔离输出 u 小体积、高可靠性 u 引针输出、可直接PCB板焊接 u 长期短路保护、自恢复 u 内置EMI滤波器 输入特性输入电压范围 Input voltage range 165~265VAC 200~360VDC 85~265VAC 100~360VDC输出特性输出电压精度 Vo1标称输出电压±2% Vo2标称输出电压±3% Voltage accuracy负载效应 10%~100%Ionom变化时Vo1:△Voutnom≦±1%,Vo2跟随Vo1。 Load regulation源效应 Vinmin~Vinmax变化时△Voutnom≦±0.5% Line regulation纹波及噪声≦±1%Voutnom(Max) Ripple and noise转换效率 80%(典型值) Effiiciency温度系数≦±0.02%/℃(最大值) Temperature coefficient安全特性隔离电压 Vin~Vout、Vin~FG、Vout~FG三者之间均为2500VAC/min Vo1~Vo2之间为500VDC/min Isolation voltage绝缘电阻≧100MΩ Isolation resistance保护功能 Character of Protection短路保护(自恢复)过热保护(自恢复)标 准适用VL1850、IEC950、CCEE、GB4943环境特性工作温度 Operating ambient -25~+60℃满载使用 +60~+80℃降额使用存储温度 -40~+105℃ Storage temperature相对湿度 10RH~90RH Relative density冷却方式自然冷却 Cooling
|
AC/DC电源模块35W产品尺寸图:92×51×27mm |
管脚定义: 定 义12345678910两路输出Vin+Vin-FGVo1+GND1NPNPNPVo2GND2 |
