AC/DC模块电源3W-5W超薄型电源图片AC-DC电源模块3-5W超薄型单路输出图片 AC-DC电源模块3W-5W超薄型双路输出,电源图片：AC/DC模块电源3W-5W超薄型电源产品特性典型性能宽输入电压范围交、直流通用小体积、超低高度、高可靠性可直接安装到PCB板上短路保护、自恢复输入特性输入电压范围 Input voltage range 165～265VAC 200～360VDC 85～2

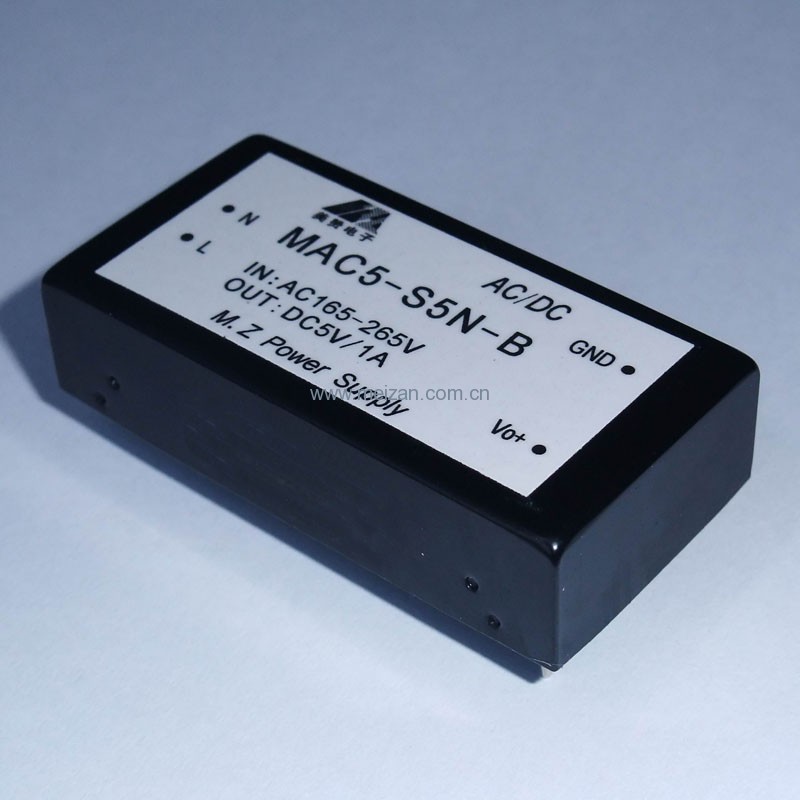

| AC/DC模块电源3W-5W超薄型电源图片 |
AC-DC电源模块3-5W超薄型单路输出图片 AC-DC电源模块3W-5W超薄型双路输出,电源图片： |
| AC/DC模块电源3W-5W超薄型电源产品特性 |
典型性能 宽输入电压范围 交、直流通用 小体积、超低高度、高可靠性 可直接安装到PCB板上 短路保护、自恢复 输入特性输入电压范围 Input voltage range 165～265VAC 200～360VDC 85～265VAC 100～360VDC输出特性输出电压精度 Vo1标称输出电压±1% Vo2标称输出电压±5% Voltage accuracy负载效应 20%~100%Ionom变化时Vo1:△Voutnom≦±0.5%Vo2:△Voutnom≦±1% Load regulation源效应 Vinmin~Vinmax变化时△Voutnom≦±0.2% Line regulation纹波及噪声≦±1%Voutnom(Max) Ripple and noise转换效率 68%（Vo≦5V时） 75%（Vo＞5V时） Effiiciency温度系数≦±0.02%/℃(最大值) Temperature coefficient安全特性隔离电压 Vin~Vout、Vin~FG、Vout~FG三者之间均为2000VAC/min Isolation voltage绝缘电阻≧100MΩ Isolation resistance保护功能 Character of Protection短路保护（自恢复）过热保护（自恢复）环境特性工作温度 Operating ambient -25~+50℃工业级 -40~+60℃军工级 -40~+85℃航天级存储温度 Storage temperature -40~+105℃相对湿度 Relative density 10RH~90RH冷却方式 Cooling自然冷却 |
| AC/DC模块电源3W-5W超薄型电源输出外接电容推荐值 |
| 额定输出电压电容推荐值5V470UF/16V12V330UF/25V15V330UF/25V24V220UF/35V |

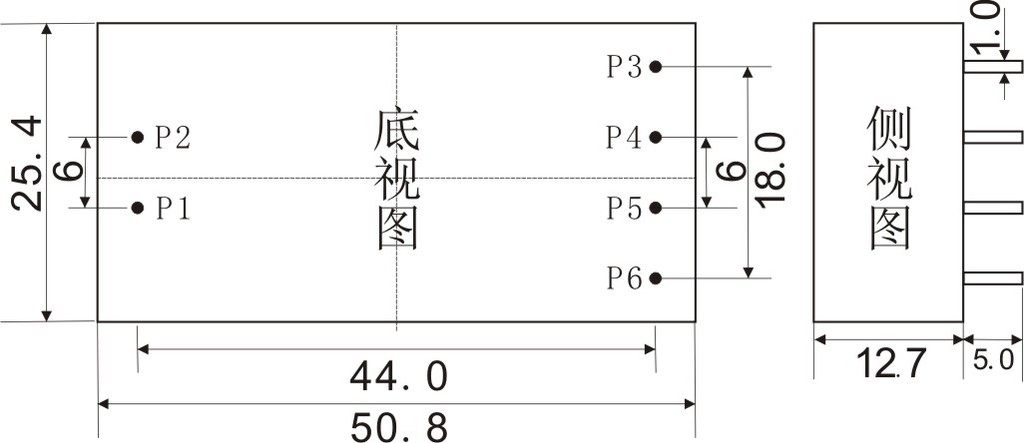

| AC/DC模块电源3W-5W超薄型电源 尺寸:50.8×25.4×12.7mm |
|
| 注意:本款电源的各定义如与选型图示不符,应以实物标签上的标注为准. |
| AC/DC模块电源3W-5W超薄型电源 |
| 管脚序号P1P2P3P4P5P6单路LNVo+NCNCGND双路共地LNVo1+COMCOMVo2-双路隔离LNVo1+GND1Vo2+GND2 注：NC表示无管脚 |
