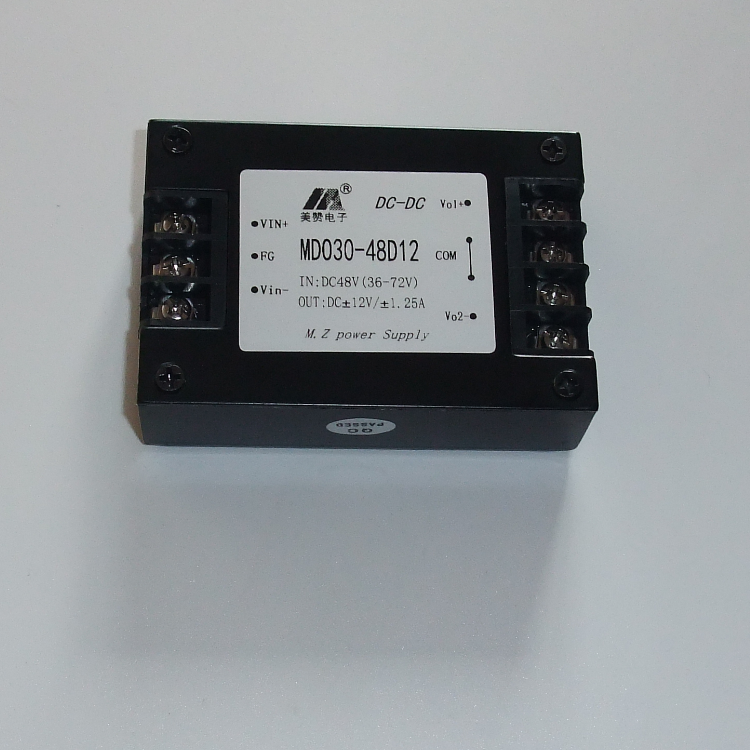

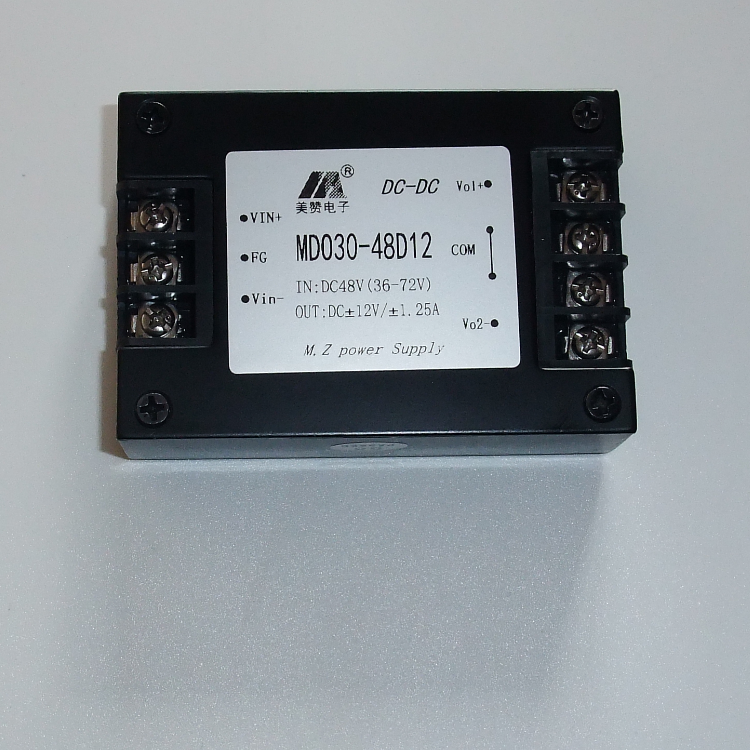

DCDC 电源模块正负共地，双路输出 MDO30-48D12

产品特性·输出电压精度(Voltage Accuracy) ±1%·电压调整率（Line regulation） ±1% ·负载调整率（Load regulation） ±1% ·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波器·短路保护（Short Circuit Protection），自恢复（Current limit,A

全国热线

0571-88915820

在线咨询

产品参数

型号：: MDO30-48D12

品牌：: 美赞电子

输入电压：: 36-72VDC

输出电压：: ±12V

输出电流：: ±1.25A

电压精度：: ±1%

电压调整率：: ±1%

负载调整率：: ±1%

电流限制点：: 120%

工作频率：: 200Khz

保护特性：: 输入欠压保护，输出过流保护，输出短路保护，输出过温保护

内容

产品特性

·输出电压精度(Voltage Accuracy) ±1%

·电压调整率（Line regulation） ±1%

·负载调整率（Load regulation） ±1%

·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波器

·短路保护（Short Circuit Protection），自恢复（Current limit,Auto-recovry）

·电流限制点（Current Limit）： 120%

·隔离电阻（Isolation Resistance） 200MΩ

·隔离电压（Isolation Voltage）: 输入/输出（Input/Output）:1500VDC/min

输入/外壳（Input/case）:1500VDC/min

输出/外壳（Output/Case）:500VDC/min

·湿度（Relative humidity）:Non-condensing 0% to 95%RH(无结露)

·效率（Efficiency） 85%（典型值）

·温度系数（Temperature Coefficient） ±0.03%/°C

·响应速度（Transient Response）: 500 μS

·工作频率（Switching Frequency） 200KHz

·平均无故障工作时间（MTBF） 2X10⁵Hrs

产品型号 Models	输入电压(Vdc) Input voltage range	输出电压(Vdc) Output voltage	输出电流(A) Output current	纹波（mv） Ripple and noise	效率（%） Efficiency
MDO10-12S5	12 (9~18)	5	2	70	85
MDO10-12S24		24	0.42	200	86
MDO20-12S5		5	4	70	85
MDO20-12S12		12	1.67	120	86
MDO15-12S15		15	1	150	87
MDO20-12S24		24	0.83	200	87
MDO25-12S48		48	0.52	400	87
MDO30-12D15		±15	1/1	150/150	87
MDO50-12D15&-15		+15/-15	1/1	150/150	87
MDO10-24S12	24 （18~36）	12	0.83	120	86
MDO10-24S28		28	0.36	200	87
MDO10-24S5		5	2	70	85
MDO15-24S12		12	1.25	120	86
MDO15-24S15		15	1	150	87
MDO20-24S24		24	0.83	200	87
MDO30-24S48		48	0.625	400	87
MDO25-24D5&12		5/12	21.252	70/120	85
MDO30-24D12		±12	±1.25	120/120	87
MDO15-48S24	48 （36~72）	24	0.625	200	86
MDO15-48S5		5	3	70	85
MDO15-48S12		12	1.25	120	86
MDO15-48S15		15	1	150	87
MDO20-48S24		24	0.83	200	87
MDO25-48S48		48	0.52	400	87
MDO25-48D24		±24	±0.52	200/200	86
MDO30-48D5&12		5/12	3/1.25	70/120	87
MDO10-110S5	110 (72~144)	5	2	70	87
MDO15-110S15		15	1	150	85
MDO20-110S12		12	1.67	120	86
MDO30-110S15		15	2	150	87
MDO30-110S24		24	1.25	200	87
MDO30-110S48		48	0.625	400	87
MDO30-110D12		±12	±1.25	120/120	86
MDO30-110D5&24		3/24	3/0.625	70/200	87
MDO30-300S12	300 (200~400)	12	2.5	120	87
MDO30-300S24	300 (200~400)	24	1.25	200	87
