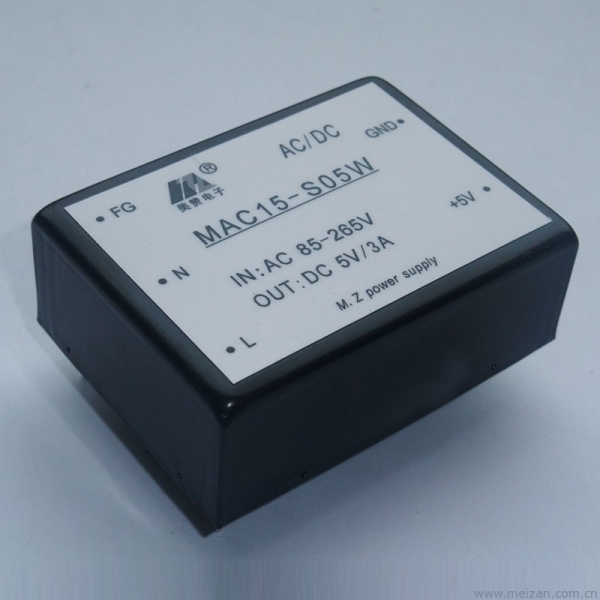

AC/DC模块电源15W图片电源尺寸:62×46×22mm单路输出塑壳封装、金属封装 电源尺寸:62×46×22mm塑壳封装、金属封装双路共地输出:正负5V、正负12V、正负15V、正负24V...双路隔离输出:5V12V双输出、5V24V双输出、12V24V双输出...根据用户需求定制电源!电源尺寸:62×46×22mm塑壳封装、金属封装三路输出:5V正负12V、5V正负24V、12V正负5V、
AC/DC模块电源15W图片 |
电源尺寸:62×46×22mm单路输出塑壳封装、金属封装 电源尺寸:62×46×22mm塑壳封装、金属封装双路共地输出:正负5V、正负12V、正负15V、正负24V...双路隔离输出:5V12V双输出、5V24V双输出、12V24V双输出...根据用户需求定制电源!电源尺寸:62×46×22mm塑壳封装、金属封装三路输出:5V正负12V、5V正负24V、12V正负5V、5V12V24V三路隔离输出...根据用户需求定制电源! |
AC/DC电源模块15W产品特性 |
·输出电压精度 ±1%; ·电压调整率 ±0.2%; ·负载调整率 ±0.5%; ·过载、过热保护(短暂) ·隔离电压 输入与输出2500VAC/1min, ·效率 80%(典型值) ·温漂系数 0.1%/°C ·工作温度 -25℃~+75℃ ·MTBF 2X105Hrs ·壳材 塑壳/金属壳 |
AC/DC电源模块15W型号 |
型号输入电压范围(VAC)输出电压 (VDC)输出电流 (A)纹波噪声(mVp-p) MAC15-S05N(W) N:165~265(180~370Vdc) W:85~265(90~370Vdc) 5.0 3.0 50 MAC15-S12N(W) 12.0 1.25 100 MAC15-S15N(W) 15.0 1.0 100 MAC15-S24N(W) 24.0 0.64 100 MAC15-D05N(W) 5.0/-5.0 1.5/1.5 50/50 MAC15-D12N(W) 12.0/-12.0 0.65/0.65 100/100 MAC15-D15N(W) 15.0/-15.0 0.5/0.5 100/100 MAC15-S05S05N(W)I 5.0/5.0 3.0/0.1 50/50 MAC15-S05S12N(W)I 5.0/12.0 2.8/0.1 50/100 MAC15-S05S15N(W)I 5.0/15.0 2.8/0.1 50/100 MAC15-S05S24N(W)I 5.0/24.0 2.6/0.1 50/100 MAC15-S05D12N(W) 5.0/12.0/-12.0 2.52/0.1/0.1 50/100/100 MAC15-S12D05N(W) 12.0/5.0/-5.0 1.17/0.1/0.1 100/50/50 备注:表中所列为常规品种,可为用户定制特殊品种。 |
15W电源模块尺寸单路输出:【尺寸62*46*22mm,金属壳/塑壳】 |
编号 单路 双路 双路隔离 叁路 1 L L L L 2 N N N N 3 FG FG FG FG 4 Vo1+ Vo1+ Vo1+ Vo2+ 5 COM GND1 COM 6 GND Vo2- GND2 Vo3- 7 Vo2+ Vo1+ 8 GND |
