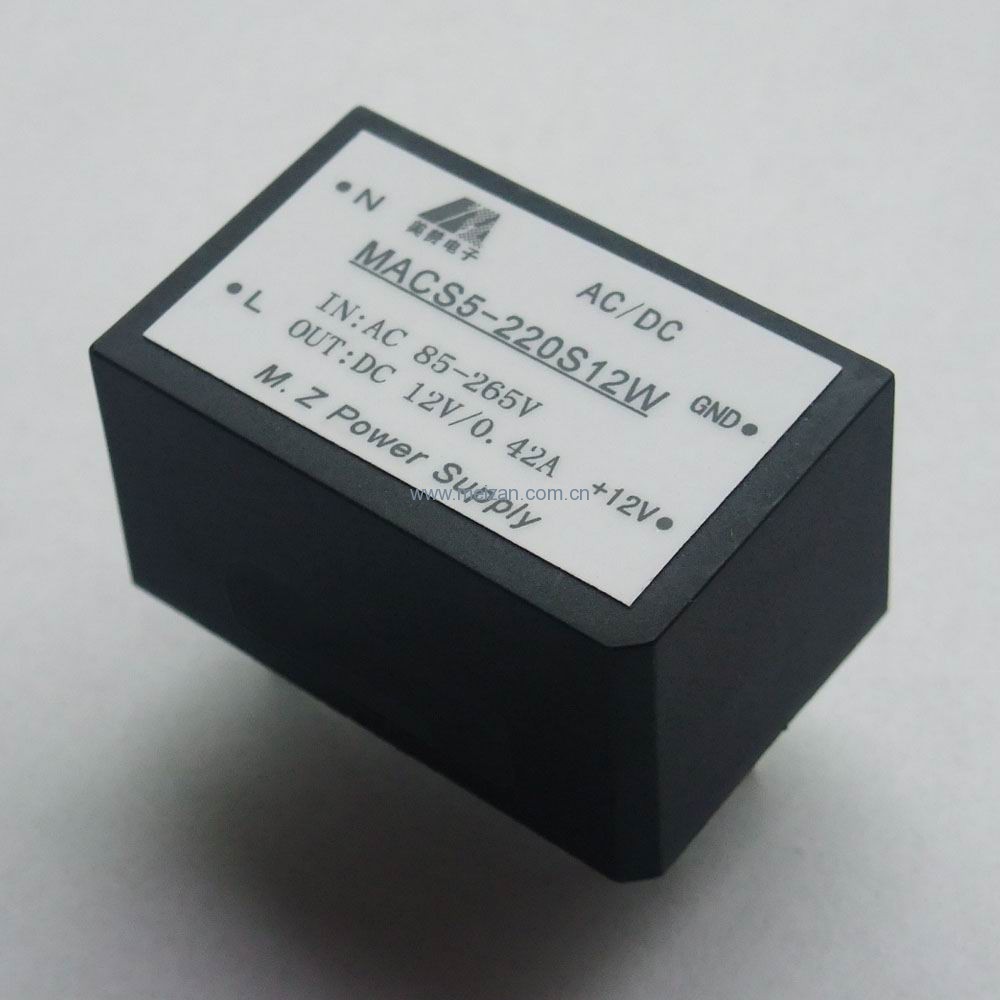

AC/DC模块电源5W图片单路输出 电源尺寸:39×25×22mm塑壳不含EMC滤波输入:AC85-265V或AC165-265V常规输出:DC5V、12V、15V、24V特殊输出电压可定制 双路隔离输出 电源尺寸:39×25×22mm塑壳不含EMC滤波输入:AC85-265V或AC165-265V特殊输出电压可定制 双路共地输出 电源尺寸:39×25×22mm塑壳不含EMC滤波输入:AC8
AC/DC模块电源5W图片 |
单路输出 电源尺寸:39×25×22mm塑壳不含EMC滤波输入:AC85-265V或AC165-265V常规输出:DC5V、12V、15V、24V特殊输出电压可定制 双路隔离输出 电源尺寸:39×25×22mm塑壳不含EMC滤波输入:AC85-265V或AC165-265V特殊输出电压可定制 双路共地输出 电源尺寸:39×25×22mm塑壳不含EMC滤波输入:AC85-265V或AC165-265V特殊输出电压可定制 |
AC/DC电源模块5W产品特性 |
·输出电压精度 ±1%; ·电压调整率 ±0.2%; ·负载调整率 ±0.5%; ·过载、过热保护(短暂) ·隔离电压 输入与输出2500VAC/1min, ·效率 80%(典型值) ·温漂系数 0.1%/°C ·工作温度 -25℃~+75℃ ·MTBF 2X105Hrs ·壳材 塑壳/金属壳 |
AC/DC电源模块5W型号 |
AC-DC5W 单路输出 型号输入电压(Vac)输出电压(Vdc)输出电流(A)MACS5-S05W(N) N:165~265(180~370Vdc) W:85~265(90~370Vdc)51MACS5-S12W(N)120.42MACS5-S15W(N)150.33MACS5-S24W(N)240.21AC-DC5W 双路共地输出 型号输入电压(Vac)输出电压(Vdc)输出电流(A)MACS5-D05W(N) N:165~265(180~370Vdc) W:85~265(90~370Vdc)±5±0.5MACS5-D12W(N)±12±0.21MACS5-D15W(N)±15±0.165AC-DC5W 双路隔离输出 型号输入电压(Vac)输出电压(Vdc)输出电流(A)MACS5-S5S12W(N)I N:165~265(180~370Vdc) W:85~265(90~370Vdc)5V/0.6A12V/0.16AMACS5-S5S5W(N)I5V/0.6A5V/0.4AAC-DC5W 三路输出 型号 输入电压(Vac) 输出电压(Vdc) 输出电流(A) MACS5-S5D12W(N) N:165~265(180~370Vdc) W:85~265(90~370Vdc) 5V/0.6A,±12V/0.1A MACS5-S5D15W(N) 5V/0.6A,±15V/0.07A仅列出典型型号,特殊规格可定制。 |
5W电源模块尺寸输出图一:【尺寸39*25*22mm,塑壳】 |
管脚编号单路双路共地双路隔离 1 L L L 2 N N N 3NCNCGND2 4GNDVo2- Vo2+ 5NCCOM GND1 6Vo+Vo1+Vo1+ |
