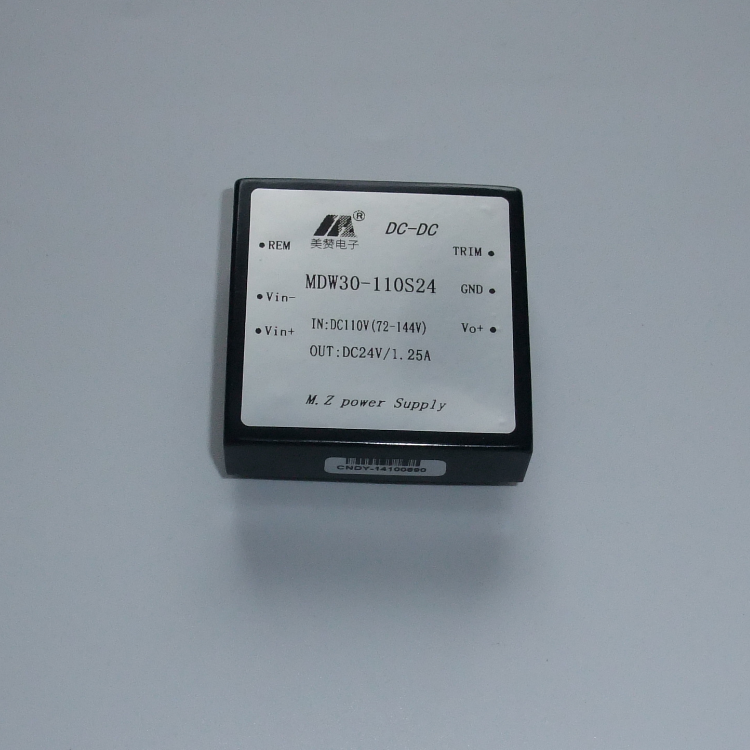

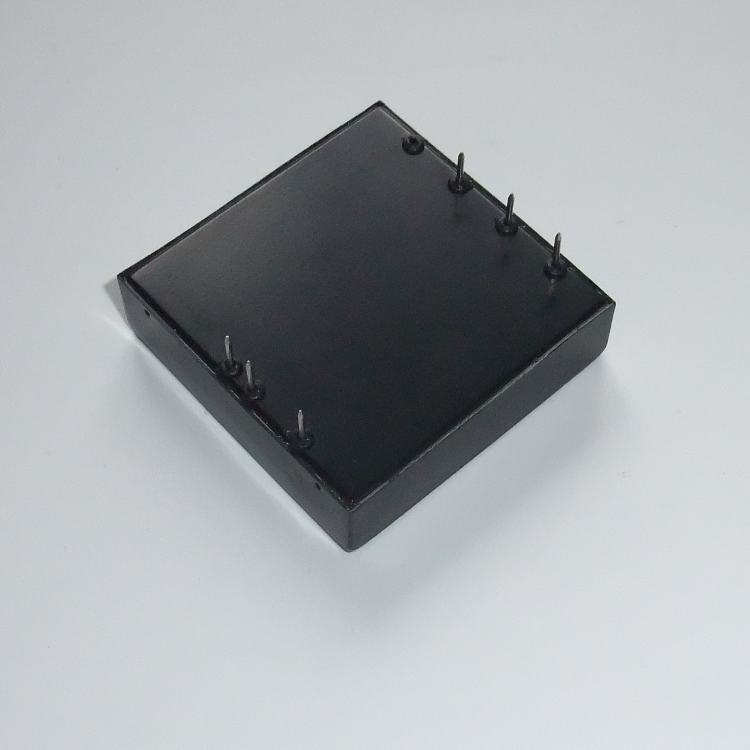

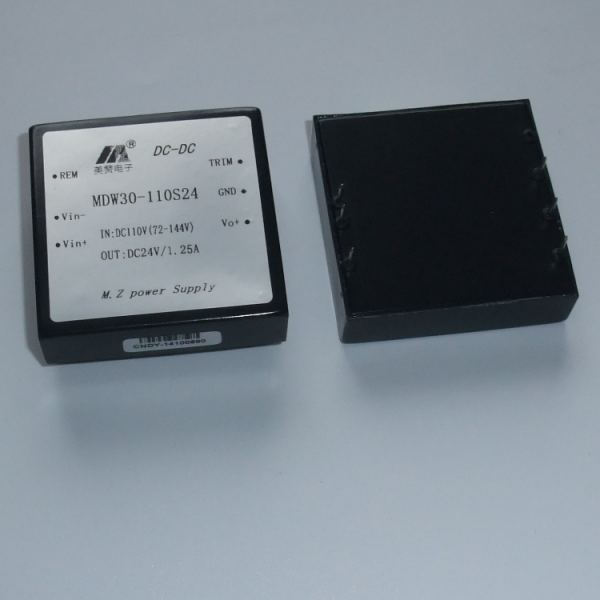

DCDC电源模块 110V转5V12V24V48V单路输出 30W 插针式 MDW30-110S24

产品特性·输出电压精度单、双路均流±1%；双路输出电压或电流不同 Vo1：±1% Vo2: ±3%·输出电压可调 ±10%·电压调整率 Vo1：±0.05% Vo2: ±3.0%·负载调整率 Vo1：±0.5% Vo2: ±1.5%（20%~100%标称负载）·纹波噪声 ±1%Vout 20MHZ示波器·限流保护·遥控开/关控制·隔离电压 1500VDC·效率 85%（典型值）·满载工作温度

全国热线

0571-88915820

在线咨询

产品参数

型号：: MDW30-110S24

品牌：: 美赞电子

输入电压：: 72-144VDC

输出电压：: 24VDC

输出电流：: 1.25A

电压精度：: ±1%

电压调整率：: ±0.5%

负载调整率：: ±0.5%

电流限制点：: 120%

工作频率：: 300KHZ

保护特性：: 输入欠压保护，过流保护

内容

产品特性

·输出电压精度单、双路均流±1%；

双路输出电压或电流不同

Vo1：±1% Vo2: ±3%

·输出电压可调 ±10%

·电压调整率 Vo1：±0.05% Vo2: ±3.0%

·负载调整率 Vo1：±0.5%

Vo2: ±1.5%（20%~100%标称负载）

·纹波噪声 ±1%Vout 20MHZ示波器

·限流保护

·遥控开/关控制

·隔离电压 1500VDC

·效率 85%（典型值）

·满载工作温度（壳温）范围 -25℃~+95℃

·存储温度范围 -45℃~+105℃

·冷却方式自由空气

·温度系数 ±0.02%/℃

·开关频率 300KHz

·MTBF 2X10PPP⁵PPPHrs

技术参数:

型号	输入电压标称值（VDC）	输入电压范围 (VDC)	输出电压 (VDC)	标称负载电流 (A)	纹波与噪声 (mVp-p)
MDW25-´´S5	12、24、48、110	9-18，18-36，36-72，72-144	5.1	5.0	50
MDW25-´´S12			12.0	2.08	100
MDW25-´´S15			15.0	1.66	100
MDW25-´´S24			24.0	1.04	100
MDW25-´´D05			5.1/-5.1	2.5/2.5	80/80
MDW25-´´D12			12.0/-12.0	1.04/1.04	100/100
MDW25-´´D15			15.0/-15.0	0.83/0.83	100100
MDW25-´´T5-12			5.0/12.6/-12.6	3.5/0.3/0.3	80/100/100
MDW25-´´T5-15			5.0/15.2/-15.2	3.5/0.2/0.2	80/100/100
MDW30-´´S5	12、24、48、110	9-18，18-36，36-72，72-144	5.1	6.0	80
MDW30-´´S12			12.0	2.5	100
MDW30-´´S15			15.0	2.0	100
MDW30-´´S24			24.0	1.25	100
MDW30-´´D05			5.1/-5.1	3.0/3.0	80/80
MDW30-´´D12			12.0/-12.0	1.25/1.25	100/100
MDW30-´´D15			15.0/-15.0	1.0/1.0	100/100
