AC/DC模块电源50W，MAC系列AC/DC模块电源50W，MAC系列产品特性· 宽输入电压范围·交、直流通用·单、双路输出·小体积、高可靠性· 可直接安装到PCB板上·短路保护、自恢复·内置EMI滤波器、电磁兼容性好输入特性 输入电压范围 Input voltage range 165～265VAC 200～360VDC 85～265VAC 100～360VDC 输出特性 输出电压精度 Vo1

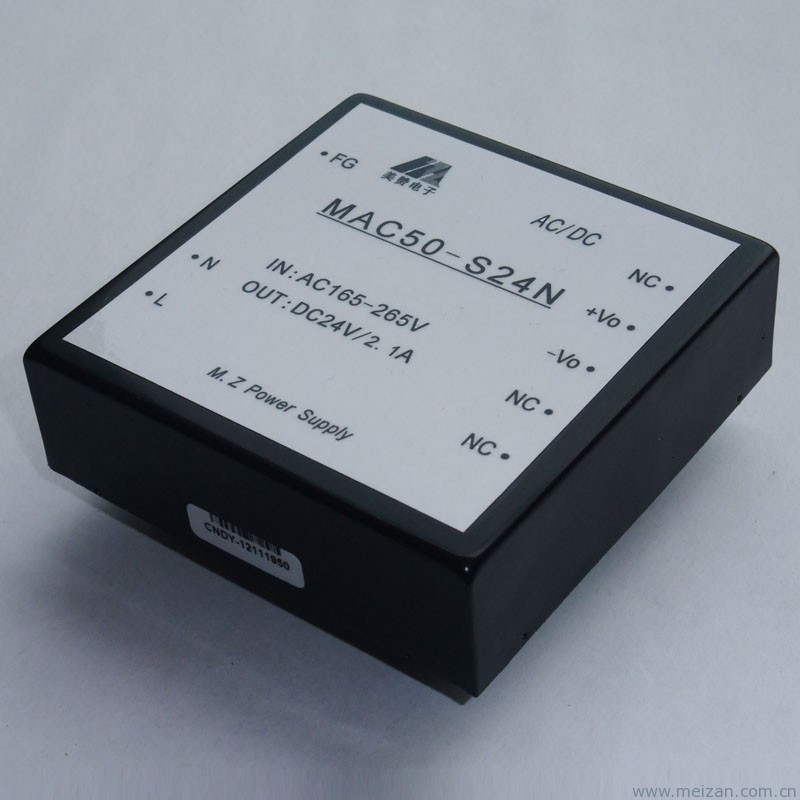

| AC/DC模块电源50W，MAC系列 |
 |
| AC/DC模块电源50W，MAC系列产品特性 |

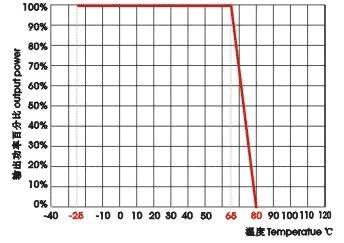

· 宽输入电压范围 · 交、直流通用 · 单、双路输出 · 小体积、高可靠性 · 可直接安装到PCB板上 · 短路保护、自恢复 · 内置EMI滤波器、电磁兼容性好 输入特性 输入电压范围 Input voltage range 165～265VAC 200～360VDC 85～265VAC 100～360VDC 输出特性 输出电压精度 Vo1标称输出电压±1% Vo2标称输出电压±5% Voltage accuracy 负载效应 10%~100%Ionom变化时 △Voutnom≦±0.5% Load regulation 源效应 Vinmin~Vinmax变化时 △Voutnom≦±0.2% Line regulation 纹波及噪声 ≦±1%Voutnom(Max) Ripple and noise 转换效率 78%（典型值）祥细值参考选型表 Effiiciency 温度系数 ≦±0.02%/℃(最大值) Temperature coefficient 安全特性 隔离电压 Vin~Vout、Vin~FG、Vout~FG 三者之间均为2500VAC/min Isolation voltage 绝缘电阻 ≧100MΩ Isolation resistance 保护功能 Character of Protection 短路保护（自恢复） 过热保护（自恢复） 平均无故障间隔时间 MTBF 环境特性 工作温度 Operating ambient -25~+60℃满载使用 +60~+80℃降额使用 存储温度 -40~+105℃ Storage temperature 相对湿度 10RH~90RH Relative density 冷却方式 自然冷却 Cooling 标 准 电磁兼容 按照IEC100、EN61000等 安 全 按照UL1950、IEC950、CCEE等 温度曲线图  |
| AC/DC模块电源50W，MAC50W典型型号 |

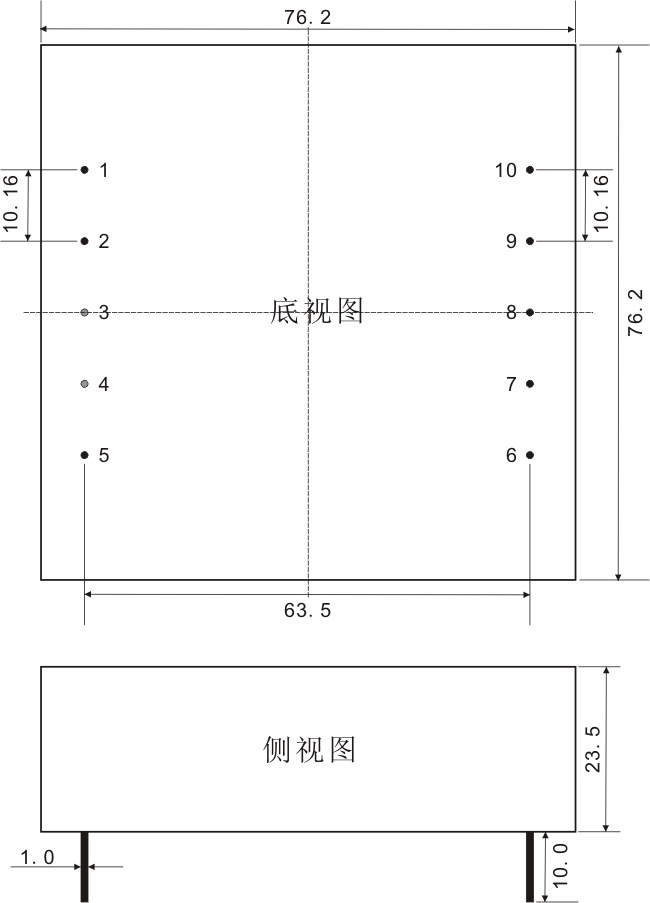

| AC/DC模块电源50W，MAC50W产品尺寸图 |
管脚定义： 管脚序号12345678910单路LNNCNCFGNCVo+GNDNCNC双路隔离LNNCNCFGNCVo1+GND1Vo2+GND2 注：Vo1为主控制路，NC为空脚。 |
