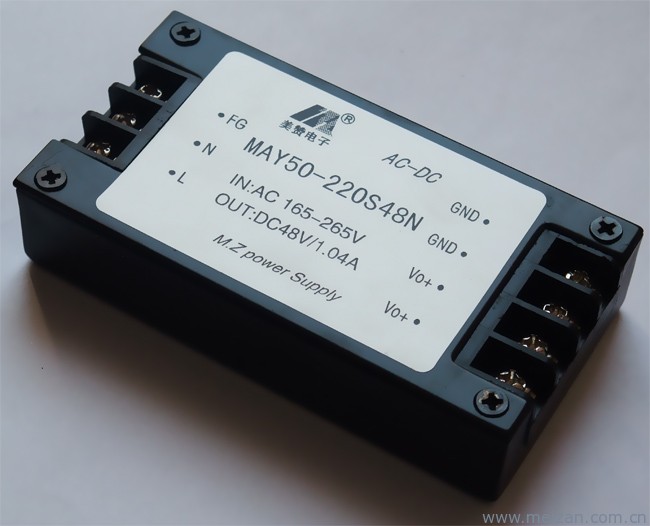

30W～50W端子式电源模块,MAY系列

AC/DC模块电源30W～50W，MAY系列，【尺寸98×50×20mm，端子式电源模块】AC/DC模块电源30W～50W，MAY系列产品特性输入特性输入电压范围AC：220V额定值（176-264V）输出特性输出电压精度：±1％电压调整率(主路)：±0.2％负载调整率(主路)：±0.4%温度变化率：±0.01%/℃电流限制点： 120%(Typ)响应速度： 400μs过载、过热、短路保护一般特性

全国热线

0571-88915820

在线咨询

产品参数

型号：: MAY系列

品牌：: 美赞电子

输入电压：: AC160-265V（85-265V）

输出电压：: DC5V/12V/15V/24V/36V/48V

封装尺寸：: 宽电压输入范围；
输出短路保护；
快速动态响应；
外观设计美观；
接线端子出线方式；
符合UL1950、IEC950安全规程

电源模块性能：: 98*51*20mm

内容

AC/DC模块电源30W～50W，MAY系列，【尺寸98×50×20mm，端子式电源模块】

AC/DC模块电源30W～50W，MAY系列产品特性

输入特性

输入电压范围AC：220V额定值（176-264V）

输出特性

输出电压精度： ±1％

电压调整率(主路)：±0.2％

负载调整率(主路)：±0.4%

温度变化率： ±0.01%/℃

电流限制点： 120%(Typ)

响应速度： 400μs

过载、过热、短路保护

一般特性

工作频率：160-200 KHz

隔离电阻：200 MΩ

MTBF：>500000 h

绝缘强度输入-输出：>1500VAC/1min(漏电流<5mA)

　　　　　输入-外壳：>1500VAC/1min(漏电流<5mA)

　　　　　输出-外壳：>500VDC/1min

主路-副路：>500VDC/1min

工作壳温：工业级：-25℃～+85℃

　　　　　军Ⅰ级：-40℃～+85℃

军Ⅱ级：-55℃～+85℃

存储温度：工业级：-45℃～+105℃

军品级：-55℃～+105℃

AC/DC模块电源30W～50W，MAY系列典型型号

型号Models输入电压（Vdc）Input voltage输入范围（Vdc）Input voltage range输出电压（Vdc）Output voltage输出电流（A）Output current纹波(mv)Ripple and noise效率%（Typ）Efficiency 单路MAY40-220S05N(W) 220N:165~265(180~370VDC)W:85~265(120~370VDC)585081MAY50-220S12N(W)124.1712083MAY50-220S15N(W)153.1320083MAY50-220S24N(W)242.0820085MAY50-220S48N(W)481.0440086 双路MAY30-220D5N(W) 220N:165~265(180~370VDC)W:85~265(120~370VDC)±5±360/6080/80MAY30-220D12N(W)±12±1.25120/12085/85MAY30-220D15N(W)±15±1150/15085/85

仅列出典型型号，输入电压、输出电压、输出电流可根据客户要求订制。

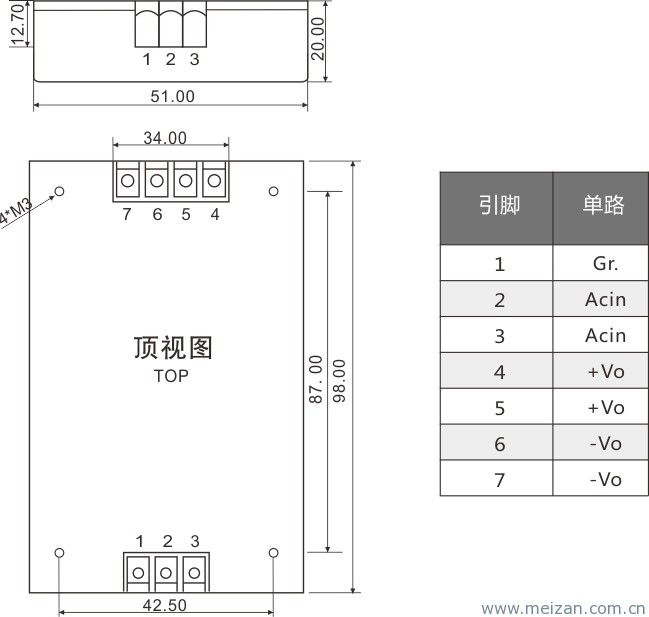

AC/DC模块电源30W～50W，MAY系列产品尺寸图
