AC/DC电源模块40W,单路/双路/三路输出电源

AC/DC电源模块40W图片AC/DC电源模块40W产品特性u 宽输入电压范围、交直流通用u双路隔离输出u小体积、高可靠性u引针输出、可直接PCB板焊接u长期短路保护、自恢复u内置EMI滤波器输入特性输入电压范围 Input voltage range 165～265VAC 200～360VDC 85～265VAC 100～360VDC输出特性输出电压精度 Vo1标称输出电压±2% Vo2标称输

全国热线

0571-88915820

在线咨询

产品参数

型号：: MAC40W

品牌：: 美赞电子

输入电压：: AC85-265V或AC165-265V(交直流输入)

输出电压：: DC5V/12V/15V/24V/48V

电源模块性能：: 92×51×27mm

内容

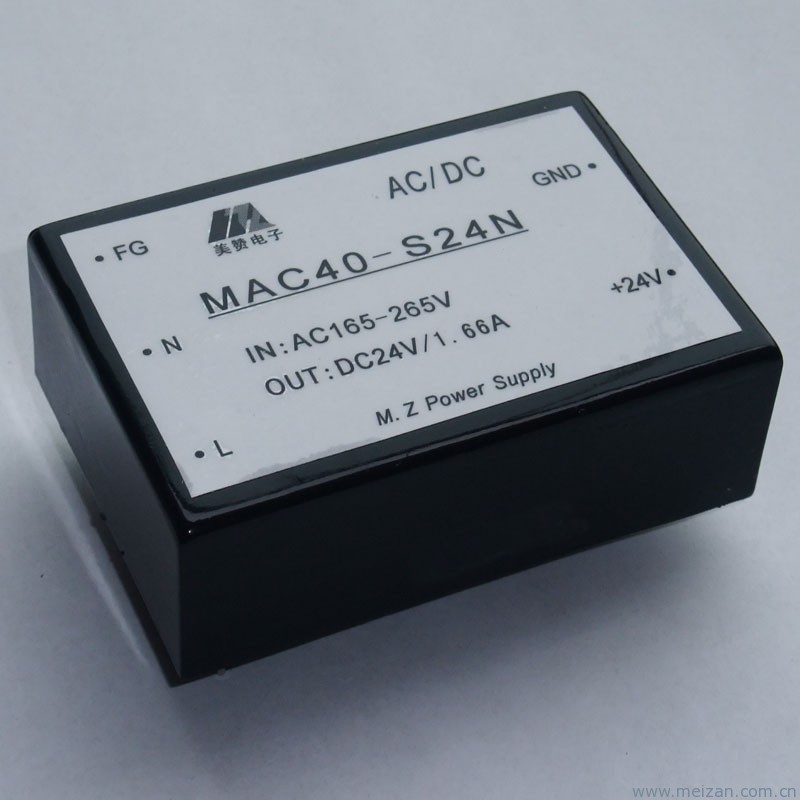

AC/DC电源模块40W图片

AC/DC电源模块40W产品特性

u 宽输入电压范围、交直流通用

u 双路隔离输出

u 小体积、高可靠性

u 引针输出、可直接PCB板焊接

u 长期短路保护、自恢复

u 内置EMI滤波器

输入特性输入电压范围 Input voltage range 165～265VAC 200～360VDC 85～265VAC 100～360VDC输出特性输出电压精度 Vo1标称输出电压±2% Vo2标称输出电压±3% Voltage accuracy负载效应 10%~100%Ionom变化时Vo1：△Voutnom≦±1%，Vo2跟随Vo1。 Load regulation源效应 Vinmin~Vinmax变化时△Voutnom≦±0.5% Line regulation纹波及噪声≦±1%Voutnom(Max) Ripple and noise转换效率 80%（典型值） Effiiciency温度系数≦±0.02%/℃(最大值) Temperature coefficient安全特性隔离电压 Vin~Vout、Vin~FG、Vout~FG三者之间均为2500VAC/min Vo1~Vo2之间为500VDC/min Isolation voltage绝缘电阻≧100MΩ Isolation resistance保护功能 Character of Protection短路保护（自恢复）过热保护（自恢复）标准适用VL1850、IEC950、CCEE、GB4943环境特性工作温度 Operating ambient -25~+60℃满载使用 +60~+80℃降额使用存储温度 -40~+105℃ Storage temperature相对湿度 10RH~90RH Relative density冷却方式自然冷却 Cooling

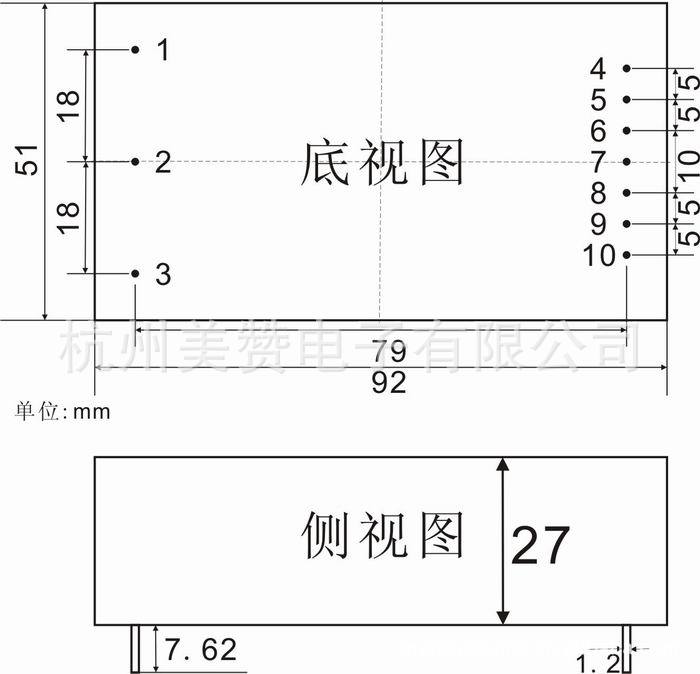

AC/DC电源模块40W产品尺寸图:92×51×27mm
