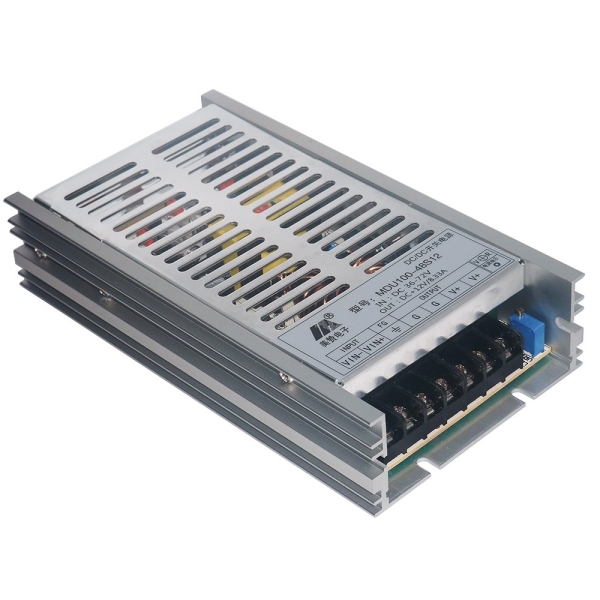

DC-DC开关电源100W-120W，MDU系列
电源特性（以DC48V转DC12V为例）
类别 序号 | 技 术 特 性 SPECIFICATION | 技 术 规 格 |
1 | 直流输出电压DC OUTPUT VOLTAGE | +12V |
2 | 额定输出电流OUTPUT RATED CURRENT | 4.2A |
3 | 输出电流范围OUTPUT CURRENT RANGE | 0～4.2A |
4 | 纹波和噪声RIPPLE & NOISE | 120MV |
5 | 电压稳定度LINE REGULATION | ±0.2% |
6 | 负载稳定度LOAD REGULATION | ±1% |
7 | 直流输出功率DC OUTPUT POWER | 50W |
8 | 效率 EFFICIENCY | >80% |
9 | 直流电压调整范围DC VOLTAGE RANGE | 11.88～12.12v |
10 | 输入电压范围INPUT VOLTAGE RANGE | 36～72VDC |
13 | 对地泄漏电流LEAKAGE CURRENT | <3.5MA/240VAC |
14 | 过载保护OVERLOAD PROTECTION | 短路保护 |
15 | 温度漂移TEMP.COEFFICIENT | ±0.02%/℃（0-50℃） |
16 | 建立、上升、维持时间 SETUP,RISE,HOLD UP TIME | 200MS，100MS ，30MS |
17 | 耐压WITHSTAND VOLTAGE | I/P-O/P：1.5KVAC I/P-FG：1.5KVAC |
18 | 绝缘电阻ISOLATION RESISTANCE | I/P-O/P，I/P-FG，O/P-FG：500VDC/50M OHMS |
19 | 工作温湿度WORKING TEMP.,HUMIDITY | -20℃～+55℃（REFER TO OUTPUT DERATING CURVE），20%-90%RH |
20 | 储存温湿度STORAGE TEMP.,HUMIDITY | -30℃～+85℃，10%～95%RH |
21 | 外型尺寸DIMENSION | 160×88×34mm |
22 | 重量WEIGHT | ------- |
23 | 安全标准SAFETY STANDARDS | GB4943 |
24 | 电磁兼容标准EMC STANDARDS | FCC CLASS B |

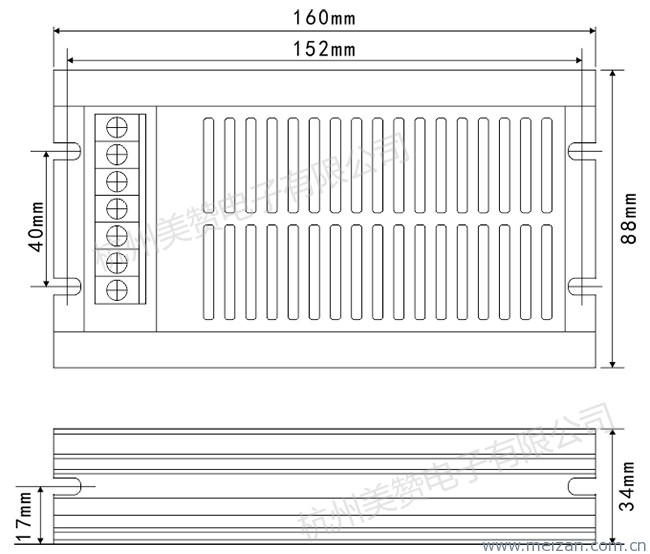

电源尺寸图
