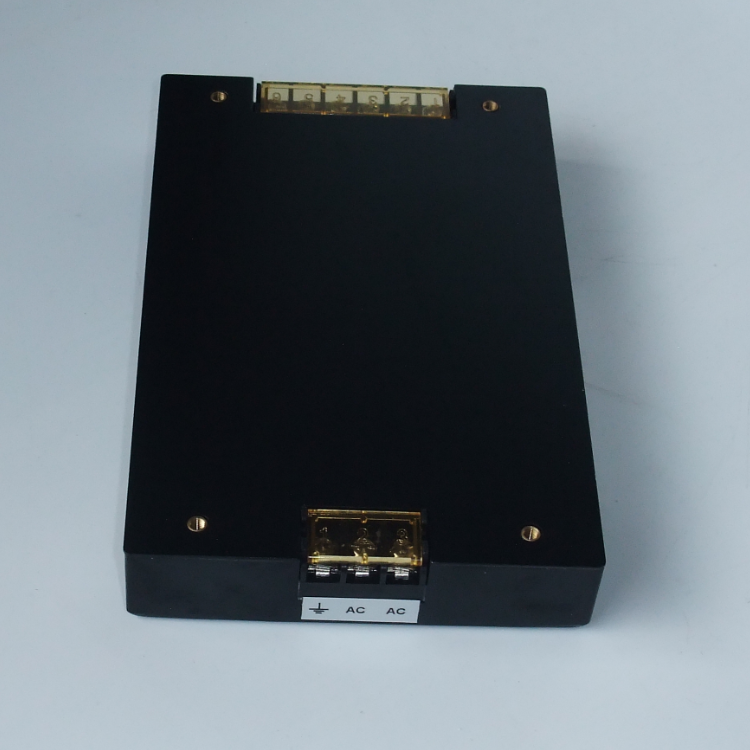

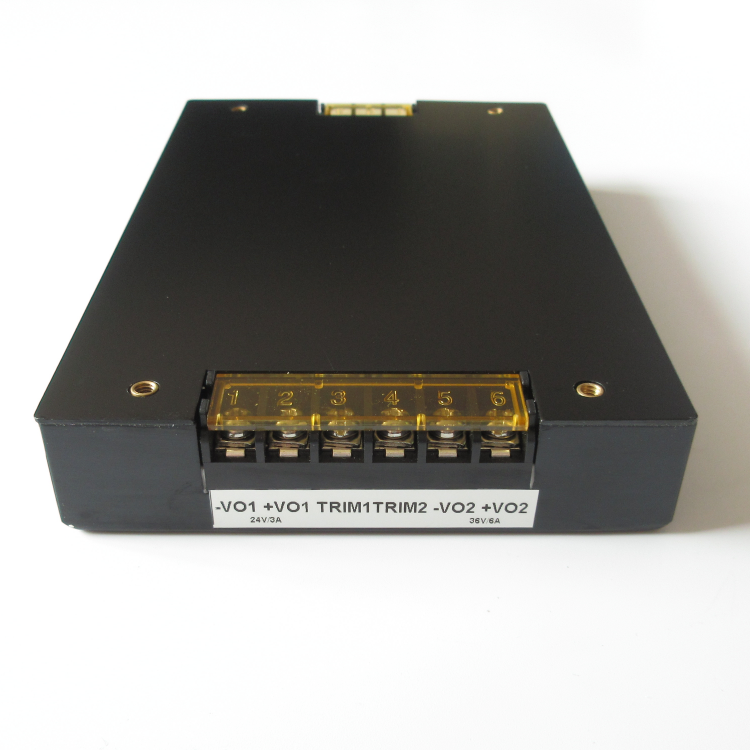

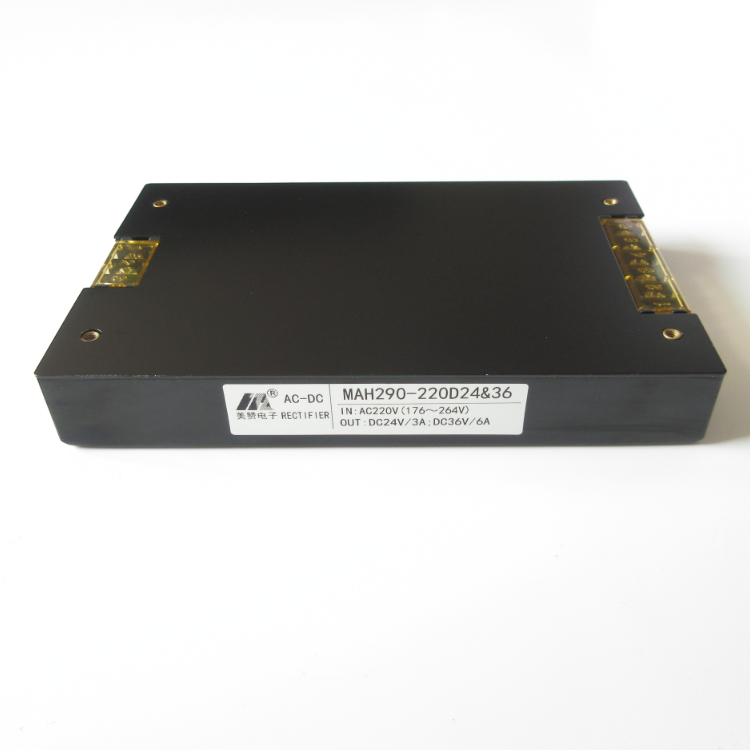

ACDC电源模块 24V36V双路隔离，独立稳压 MAH290-220D24&36

产品特性·输入浪涌电流抑制电路（Surge suppress circuit of input）·输出电压精度(Voltage Accuracy) ±1%·电压调整率（主路）（Line regulation） ±1% ·负载调整率（主路）（Load regulation） ±1% ·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波

全国热线

0571-88915820

在线咨询

产品参数

型号：: MAH290-220D24&36

品牌：: 美赞电子

输入电压：: 176-264VAC

输出电压：: 24V 36V

输出电流：: 3A 6A

电压精度：: ±1%

电压调整率：: ±1%

负载调整率：: ±1%

电流限制点：: ±120%

工作频率：: 100-200KHZ

保护特性：: 输入欠压保护，输出短路保护，输出过流保护，过温保护

内容

产品特性

·输入浪涌电流抑制电路（Surge suppress circuit of input）

·输出电压精度(Voltage Accuracy) ±1%

·电压调整率（主路）（Line regulation） ±1%

·负载调整率（主路）（Load regulation） ±1%

·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波器

·符合UL1950，IEC950安全规程 Comply with UL 1950,IEC950 safety regulation

·电流限制点（Current Limit） 120%(Typ)

·隔离电阻（Isolation Resistance） 200MΩ

·隔离电压（Isolation Voltage）:

输入/输出（Input/Output）＞1500VAC/1min(漏电流＜5mA)

输入/外壳（Input/case）＞1500VAC/1min(漏电流＜5mA)

输出/外壳（Output/Case）＞500VDC/1min

·湿度（Relative humidity）:Non-condensing 0% to 95%RH(无结露)

·效率（Efficiency） 83%（典型值）

·温度系数（Temperature Coefficient） ±0.03%/°C

·响应速度（Transient Response） 500 μS

·工作频率（Switching Frequency） 200KHz

·平均无故障工作时间（MTBF） 2X10⁵Hrs

产品型号：

产品型号 Models		输入电压(Vac) Input voltage range	输出电压(Vdc) Output voltage	输出电流(A) Output current	纹波（mv） Ripple and noise	效率（%） Efficiency
	MAH200-220S5	220VAC(176～264VAC)	5	40	70	84
	MAH300-220S12		12	25	120	85
	MAH300-220S24		24	12.5	200	85
	MAH300-220S48		48	6.25	400	86
双路	MAH195-220D05&12		5/12	15/10	50/100	84
	MAH300-220D12&15		12/15	10/12	100/150	86
	MAH300-220D24&48		24/48	5/3.75	200/400	86
	MAH200-220D05&12		5/12	18/9.6	500/100	85
	MAH200-220D12&24		12/24	8.33/4.16	100/200	86
	MAH200-220D24&48		24/48	4.16/2.08	200/400	87
	MAH220-220D12&24		12/24	10/4	100/200	87
	MAH250-220D5&48		5/48	10/4	60/400	86
	MAH200-220T5&12&24		5/12/24	5/5/5	60/120/200	86
	MAH250-220T5&12&24		5/12/24	6/6/6	60/120/200	86
	MAH230-220T5&12&-12		5/12/-12	10/10/5	60/120/120	86
