产品特性·输入浪涌电流抑制电路（Surge suppress circuit of input）·输出电压精度(Voltage Accuracy) ±1%·电压调整率（主路）（Line regulation） ±1% ·负载调整率（主路）（Load regulation） ±1% ·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波
产品特性
·输入浪涌电流抑制电路（Surge suppress circuit of input）
·输出电压精度(Voltage Accuracy) ±1%
·电压调整率（主路）（Line regulation） ±1%
·负载调整率（主路）（Load regulation） ±1%
·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波器
·符合UL1950，IEC950安全规程 Comply with UL 1950,IEC950 safety regulation
·电流限制点（Current Limit） 120%(Typ)
·隔离电阻（Isolation Resistance） 200MΩ
·隔离电压（Isolation Voltage）:
输入/输出（Input/Output）＞1500VAC/1min(漏电流＜5mA)
输入/外壳（Input/case）＞1500VAC/1min(漏电流＜5mA)
输出/外壳（Output/Case）＞500VDC/1min
·湿度（Relative humidity）:Non-condensing 0% to 95%RH(无结露)
·效率（Efficiency） 83%（典型值）
·温度系数（Temperature Coefficient） ±0.03%/°C
·响应速度（Transient Response） 500 μS
·工作频率（Switching Frequency） 200KHz
·平均无故障工作时间（MTBF） 2X105Hrs
产品型号：
产品型号 Models | 输入电压(Vac) Input voltage range | 输出电压(Vdc) Output voltage | 输出电流(A) Output current | 纹波（mv） Ripple and noise | 效率（%） Efficiency | |
MAH200-220S5 | 220VAC(176～264VAC) | 5 | 40 | 70 | 84 | |
MAH300-220S12 | 12 | 25 | 120 | 85 | ||
MAH300-220S24 | 24 | 12.5 | 200 | 85 | ||
MAH300-220S48 | 48 | 6.25 | 400 | 86 | ||
双路
| MAH195-220D05&12 | 5/12 | 15/10 | 50/100 | 84 | |
MAH300-220D12&15 | 12/15 | 10/12 | 100/150 | 86 | ||
MAH300-220D24&48 | 24/48 | 5/3.75 | 200/400 | 86 | ||
MAH200-220D05&12 | 5/12 | 18/9.6 | 500/100 | 85 | ||
MAH200-220D12&24 | 12/24 | 8.33/4.16 | 100/200 | 86 | ||
MAH200-220D24&48 | 24/48 | 4.16/2.08 | 200/400 | 87 | ||
MAH220-220D12&24 | 12/24 | 10/4 | 100/200 | 87 | ||
MAH250-220D5&48 | 5/48 | 10/4 | 60/400 | 86 | ||
MAH200-220T5&12&24 | 5/12/24 | 5/5/5 | 60/120/200 | 86 | ||
MAH250-220T5&12&24 | 5/12/24 | 6/6/6 | 60/120/200 | 86 | ||
MAH230-220T5&12&-12 | 5/12/-12 | 10/10/5 | 60/120/120 | 86 | ||
● 仅列出典型型号，输入电压、输出电压、输出电流可根据客户要求订制。
Only typical models listed.if you need other model,please conform the power,input voltage and output voltage,then phone us.

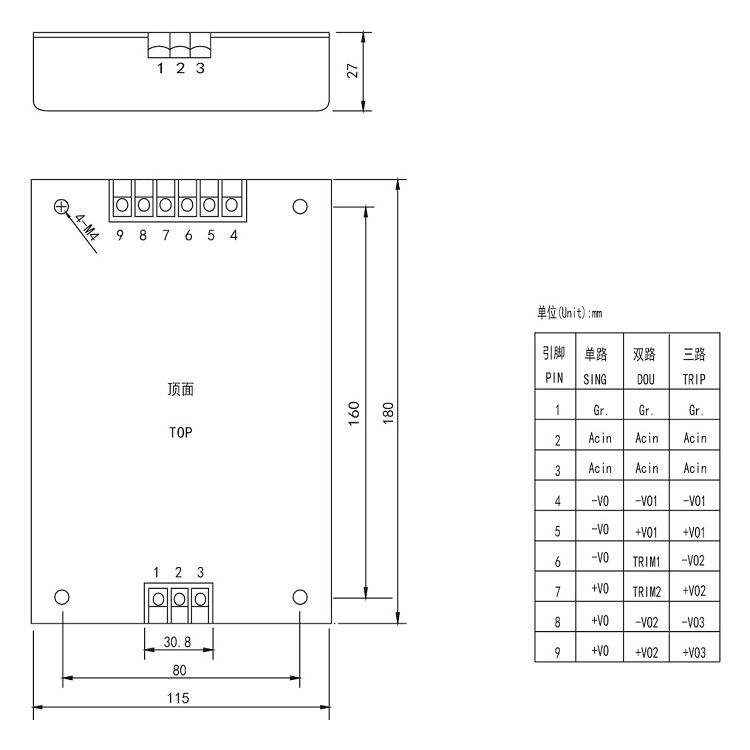

外型尺寸与引脚定义：
