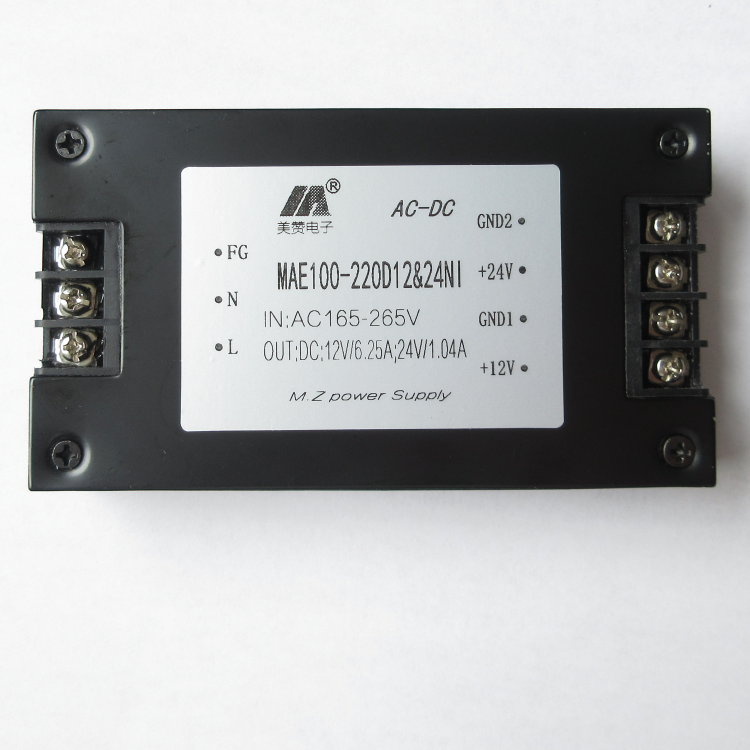

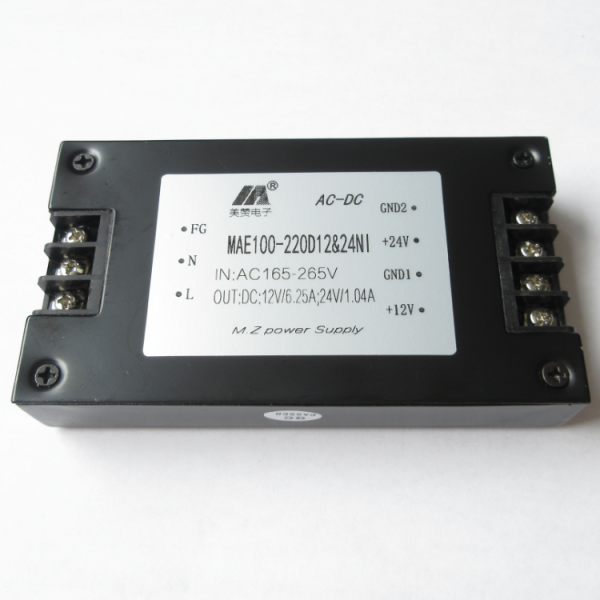

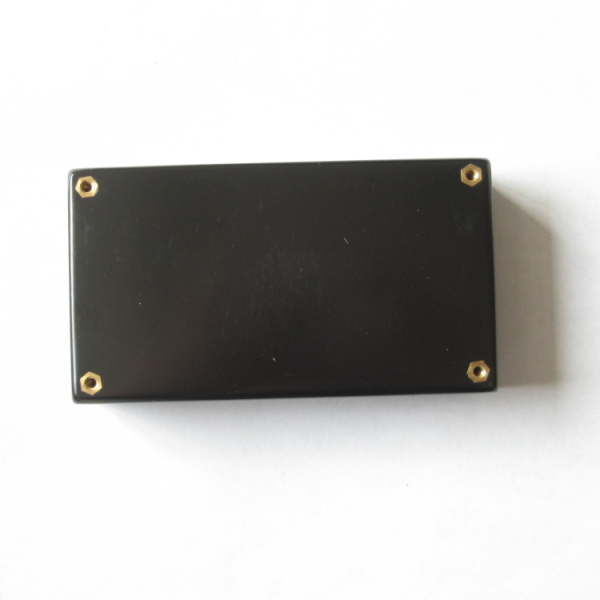

ACDC 50-100W 双路隔离，独立稳压输出12V24V MAE100-220D12&24NI

产品特性·输入浪涌电流抑制电路（Surge suppress circuit of input）·输出电压精度(Voltage Accuracy) ±1%·电压调整率（主路）（Line regulation） ±1% ·负载调整率（主路）（Load regulation） ±1% ·交叉调节率（Cross regulation） ±3%·纹波噪声（Ripple&Noise,20MH

全国热线

0571-88915820

在线咨询

产品参数

型号：: MAE100-220D12&24NI

品牌：: 美赞电子

输入电压：: 165-265VAC

输出电压：: 12V/24V

输出电流：: 625A/1.04A

电压精度：: ±1%

电压调整率：: ±1%

负载调整率：: ±1%

电流限制点：: ±120%

工作频率：: 100-200KHZ

保护特性：: 输入欠压保护，输出过流保护，输出短路保护，过温保护

内容

产品特性

·输入浪涌电流抑制电路（Surge suppress circuit of input）

·输出电压精度(Voltage Accuracy) ±1%

·电压调整率（主路）（Line regulation） ±1%

·负载调整率（主路）（Load regulation） ±1%

·交叉调节率（Cross regulation） ±3%

·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波器

·符合UL1950，IEC950安全规程 Comply with UL 1950,IEC950 safety regulation

·电流限制点（Current Limit）： 120%

·隔离电阻（Isolation Resistance） 200MΩ

·隔离电压（Isolation Voltage）:

输入/输出（Input/Output）＞1500VAC/1min(漏电流＜5mA)

输入/外壳（Input/case）＞1500VAC/1min(漏电流＜5mA)

输出/外壳（Output/Case）＞500VDC/1min

主路/副路（Main/Vice）＞500VDC/1min

·湿度（Relative humidity）:Non-condensing 0% to 95%RH(无结露)

·效率（Efficiency） 83%（典型值）

·温度系数（Temperature Coefficient） ±0.03%/°C

·响应速度（Transient Response）: 500 μS

·工作频率（Switching Frequency） 200KHz

·平均无故障工作时间（MTBF） 2X10⁵Hrs

产品型号：

产品型号 Models		输入电压（Vac） Input voltage range	输出电压(Vdc) Output voltage	输出电流(A) Output current	纹波（mv） Ripple and noise	效率（%） Efficiency
单路	MAE50-220S05	220VAC(176~264V)	5	10	50	83
	MAE100-220S12		12	8.33	120	86
	MAE80-220S15		15	5.33	150	87
	MAE80-220S24		24	3.33	200	87
	MAE100-220S15		15	6.7A	150	87
	MAE100-220S12		12	8.33	120	86
	MAE100-220S24		24	4.17	200	87
	MAE100-220S36		36	2.78	300	87
	MAE100-220S48		48	2.08	400	87
双路	MAE50-220D05&12NI		5/12	6/1.25	50/120	83
	MAE50-220D05&24NI		5/24	7.6/0.5	50/200	83
	MAE80-220D5&12NI		5/12	6/4	60/120	87
	MAE100-220D12&24NI		12/24	6.25/1.04	120/200	87
三路	MAE30-220T5&12NI		±5/12	±2/0.83	50/50/120	81
三路	MAE40-220T12&5NI		±12/5	±1.3/2	120/120/50	84
