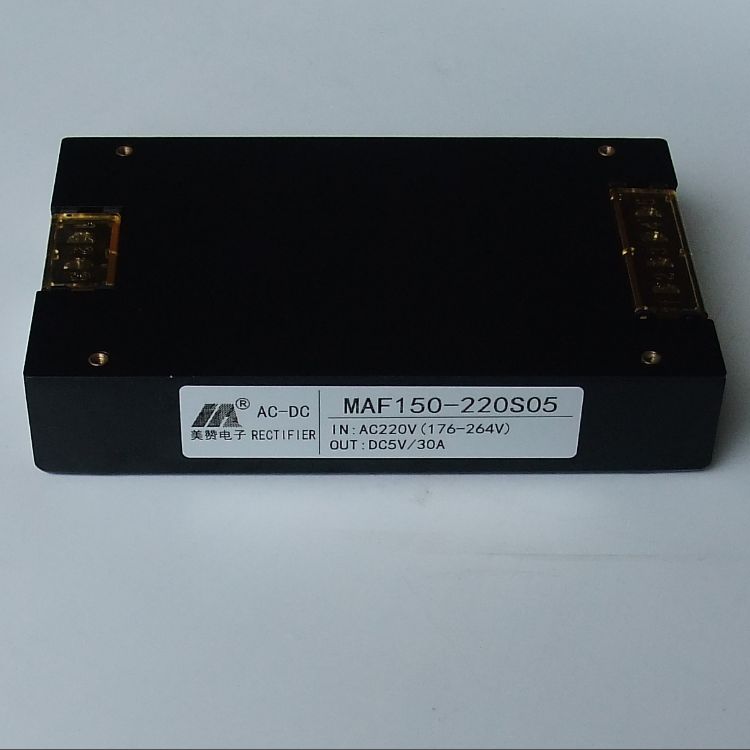

输入电压AC176-264VMAF.pdf输出电压电流DC5V/30A电源尺寸139×88×26mm输出功率150W工作频率100-200KHz绝缘电阻200MΩMTBF500000h绝缘强度输入-输出>1500VAC输入-外壳>1500VAC输出-外壳>500VDC主路-副路500VDC工作温度工业品 -25℃~+85℃军 I -40℃~+85℃军 II -55℃~+85℃存储温度工业品 -
产品特性
·输入浪涌电流抑制电路(Surge suppress circuit of input)
·输出电压精度(Voltage Accuracy) ±1%
·电压调整率(主路)(Line regulation) ±1%
·负载调整率(主路)(Load regulation) ±1%
·交叉调节率(Cross regulation) ±3%
·纹波噪声(Ripple&Noise,20MHz bandwidth) ±1%Vout 20MHZ示波器
·符合UL1950,IEC950安全规程 Comply with UL 1950,IEC950 safety regulation
·电流限制点(Current Limit): 120%
·隔离电阻(Isolation Resistance) 200MΩ
·隔离电压(Isolation Voltage):
输入/输出(Input/Output)>1500VAC/1min(漏电流<5mA)
输入/外壳(Input/case)>1500VAC/1min(漏电流<5mA)
输出/外壳(Output/Case)>500VDC/1min
主路/副路(Main/Vice) >500VDC/1min
·湿度(Relative humidity):Non-condensing 0% to 95%RH(无结露)
·效率(Efficiency) 83%(典型值)
·温度系数(Temperature Coefficient) ±0.03%/°C
·响应速度(Transient Response): 500 μS
·工作频率(Switching Frequency) 200KHz
·平均无故障工作时间(MTBF) 2X105Hrs
产品型号:
产品型号 Models | 输入电压(Vac) Input voltage range | 输出电压(Vdc) Output voltage | 输出电流(A) Output current | 纹波(mv) Ripple and noise | 效率(%) Efficiency | |
单路 | MAF100-220S05 | 220 (176~264V) | 5 | 10 | 50 | 82 |
MAF125-220S12 | 12 | 10.4 | 120 | 85 | ||
MAF125-220S15 | 15 | 8.33 | 150 | 86 | ||
MAF150-220S24 | 24 | 6.25 | 200 | 87 | ||
MAF150-220S28 | 28 | 5.36 | 200 | 87 | ||
MAF200-220S48 | 48 | 4.17 | 400 | 87 | ||
双路 | MAF50-220D05&12 | 5/12 | 4/2.5 | 50/120 | 84 | |
MAF75-220D05&15 | 5/15 | 5/3.3 | 50/150 | 84 | ||
MAF150-220D12&24 | 12/24 | 6/3.25 | 120/200 | 87 | ||
MAF150-220D13.8&48 | 13.8/-48 | 5.8/1.25 | 120/400 | 87 |
● 仅列出典型型号,输入电压、输出电压、输出电流可根据客户要求订制。
Only typical models listed.if you need other model,please conform the power,input voltage and output voltage,then phone us.

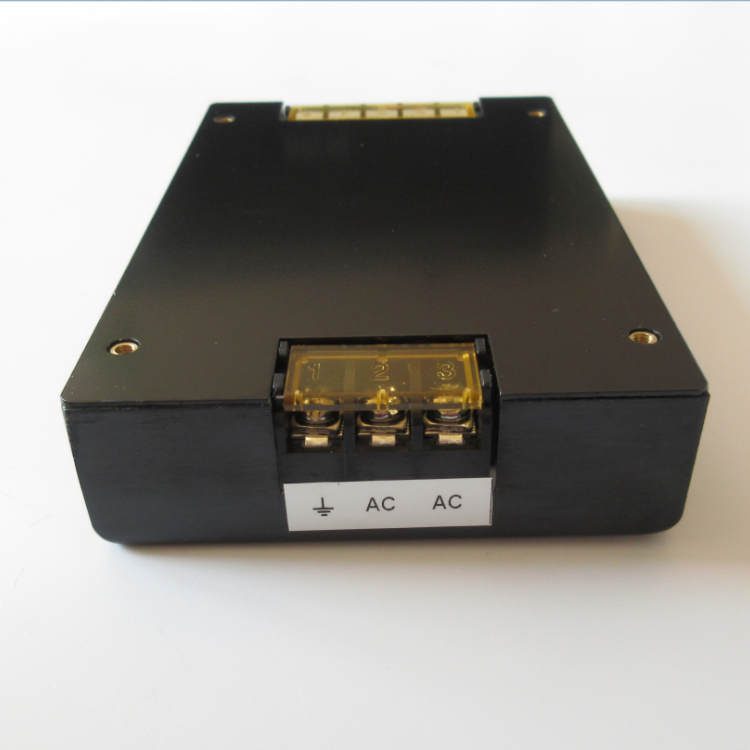

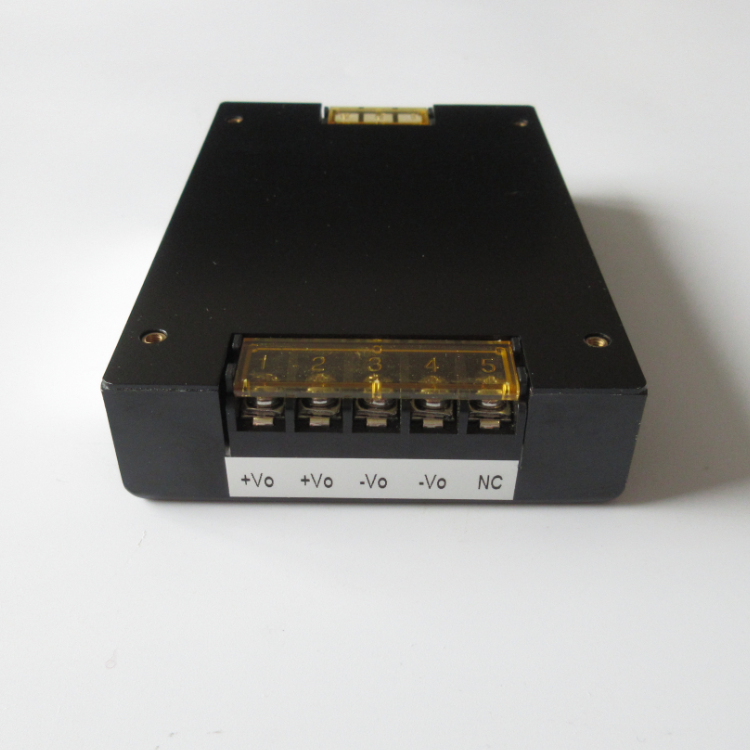

外型尺寸与引脚定义:
尺寸139*88*26mm
