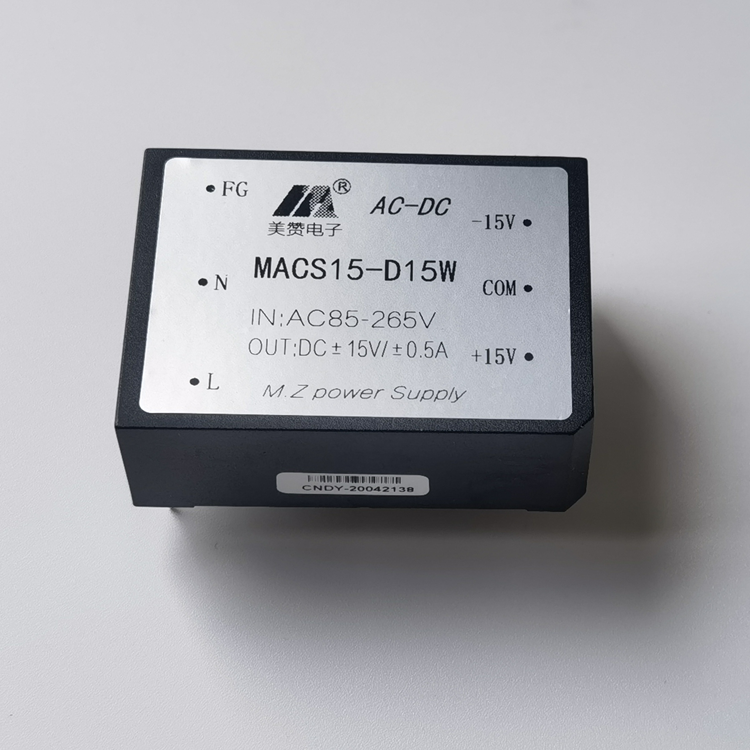

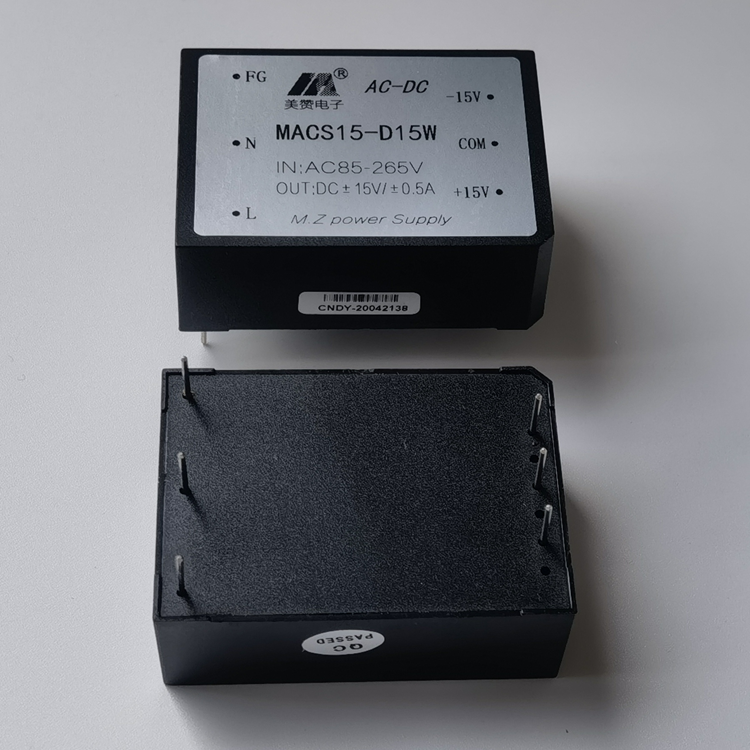

产品特性
·输出电压精度 ≤±1%(100%负载测量);
·电压调整率 ±0.5%;
·负载调整率 ±0.5%;
·温度系数(%/℃) ±0.03
·过热、过流保护;输出短路保护(截止型,关断输出,自动重启动)
·隔离电压 输入与输出2000VAC/1min/5mA,
输入与外壳2000VAC/1min/5mA
输出与外壳 500VAC/1min/5mA
·效率 ≥80%(典型值,输出满载测量)
·壳材:低辐射阻燃塑料和金属两种
·绝缘电阻 500MΩ
·开关频率 40-300KHz典型,最大330KHz
·满载工作温度(壳温)范围 -25℃~+95℃
·存储温度范围:-45℃- +105℃
·MTBF 2X10PP5PPHrs
·冷却方式:自然冷却
型号Models
型号 | 输入电压范围(VAC) | 输出电压 (VDC) | 输出电流 (A) | 纹波噪声 (mVp-p) | 效率 (%) |
MAC(S)10-S5W(N) | N:165-265VAC W:85-265VAC | 5 | 2 | 50 | 83 |
MAC(S)10-S12W(N) | 12 | 0.83 | 100 | 85 | |
MAC(S)10-S15W(N) | 15 | 0.67 | 120 | 86 | |
MAC(S)10-S24W(N) | 24 | 0.42A | 200 | 87 | |
MAC(S)10-D5W(N) | 5/-5 | 1/1 | 50/50 | 83 | |
MAC(S)10-D12W(N) | 12/-12 | 0.42/0.42 | 100/100 | 85 | |
MAC(S)10-D15W(N) | 15/-15 | 0.33/0.33 | 100/100 | 86 | |
MAC(S)10-S5S5W(N)I | 5/5 | 1.5/0.5 | 50/50 | 85 | |
MAC(S)10-S5S12W(N)I | 5/12 | 1.2/0.33 | 50/120 | 85 | |
MAC(S)10-S5S15W(N)I | 5/15 | 1/0.33 | 50/100 | 85 | |
MAC(S)10-S5S24W(N)I | 5/24 | 1.6/0.1 | 50/100 | 85 | |
MAC(S)10-S5D5W(N)I | 5/5/-5 | 1.8/0.1/0.1 | 50/50/50 | 84 | |
MAC(S)10-S5D12W(N)I | 5/12/-12 | 1.6/0.1/0.1 | 50/100/100 | 85 | |
MAC(S)10-S5D15W(N)I | 5/15/-15 | 1.4/0.1/0.1 | 50/100/100 | 85 | |
MAC(S)10-S5D24W(N)I | 5/24/-24 | 1.3/24/-24 | 50/100/100 | 85 | |
MAC(S)15-S5W(N) | N:165-265VAC W:85-265VAC | 5 | 3 | 50 | 83 |
MAC(S)15-S12W(N) | 12 | 1.25 | 100 | 85 | |
MAC(S)15-S15W(N) | 15 | 1 | 120 | 86 | |
MAC(S)15-S24W(N) | 24 | 0.625 | 200 | 87 | |
MAC(S)15-D5W(N) | 5/-5 | 1.5/1.5 | 50/50 | 83 | |
MAC(S)15-D12W(N) | 12/-12 | 0.625/0.625 | 100/100 | 85 | |
MAC(S)15-D15W(N) | 15/-15 | 0.5/0.5 | 100/100 | 86 | |
MAC(S)15-S5S5W(N)I | 5/5 | 2/1 | 50/50 | 85 | |
MAC(S)15-S5S12W(N)I | 5/12 | 2.8/0.1 | 50/120 | 85 | |
MAC(S)15-S5S15W(N)I | 5/15 | 2/0.33 | 50/100 | 85 | |
MAC(S)15-S5S24W(N)I | 5/24 | 2.6/0.1 | 50/100 | 85 | |
MAC(S)15-S5D5W(N)I | 5/5/-5 | 2.8/0.1/0.1 | 50/50/50 | 84 | |
MAC(S)15-S5D12W(N)I | 5/12/-12 | 2.6/0.1/0.1 | 50/100/100 | 85 | |
MAC(S)15-S5D15W(N)I | 5/15/-15 | 2.4/0.1/0.1 | 50/100/100 | 85 | |
MAC(S)15-S5D24W(N)I | 5/24/-24 | 2.1/0.1/0.1 | 50/100/100 | 85 |
备注:表中“MAC”表示金属壳,“MACS”表示塑壳。所列型号仅仅为常规型号,可为用户定制特殊品种。

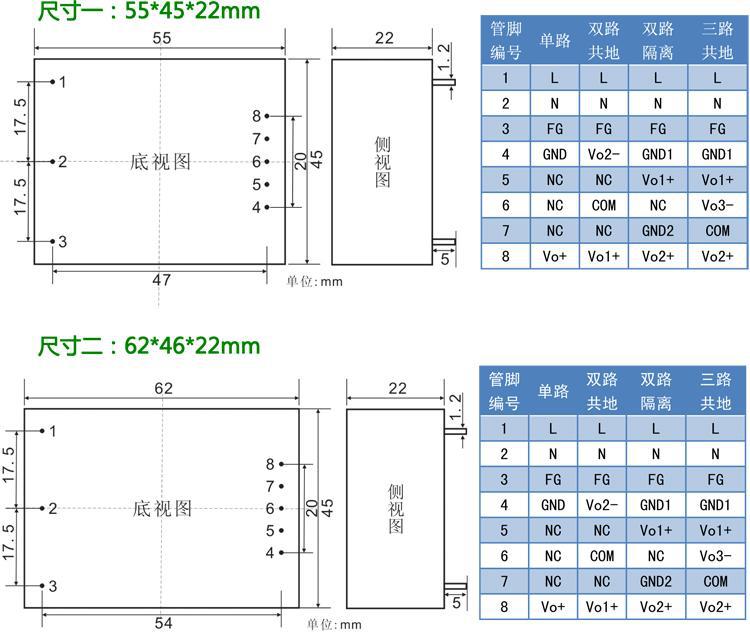

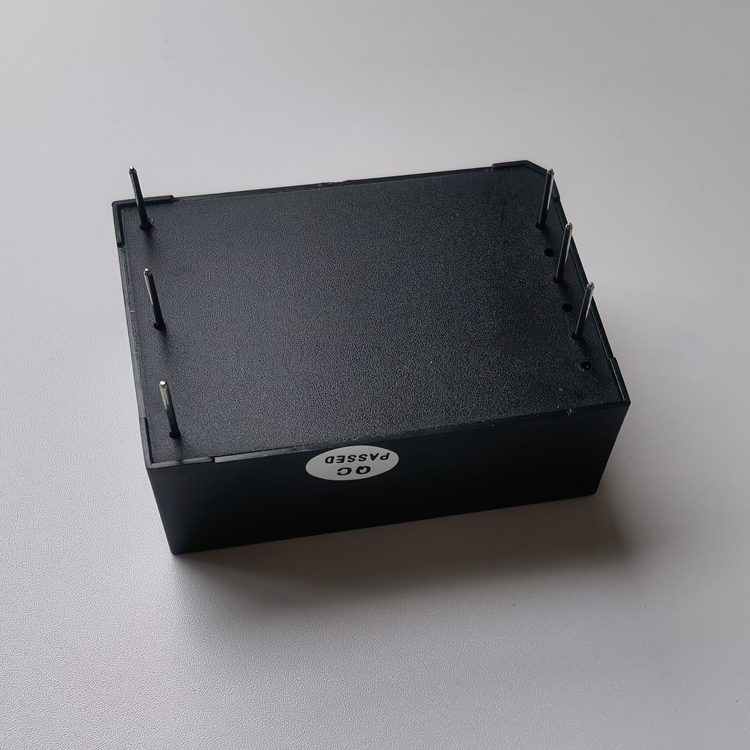

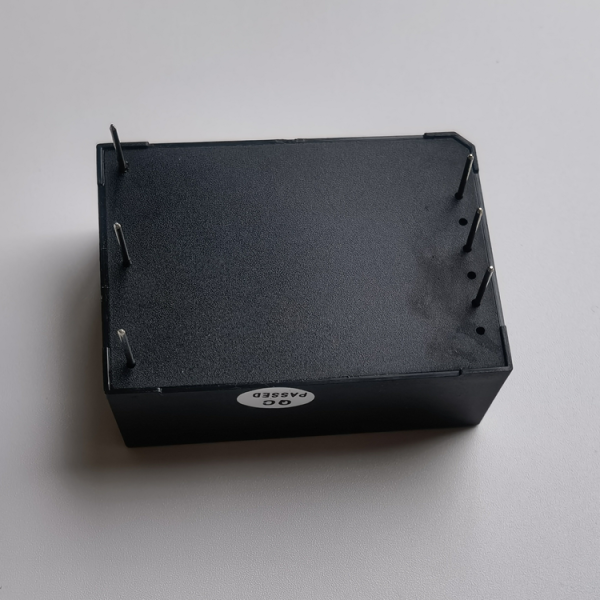

外形尺寸及管脚底视图(示意图,单位:mm)
模块尺寸:10w尺寸: 62´45´22mm(常规);55*45*22 mm
15W尺寸:62´45´22mm
