产品特性·输入浪涌电流抑制电路（Surge suppress circuit of input）·输出电压精度(Voltage Accuracy) ±1%·电压调整率（主路）（Line regulation） ±1% ·负载调整率（主路）（Load regulation） ±1% ·交叉调节率（Cross regulation） ±3%·纹波噪声（Ripple&Noise,20MH
产品特性
·输入浪涌电流抑制电路（Surge suppress circuit of input）
·输出电压精度(Voltage Accuracy) ±1%
·电压调整率（主路）（Line regulation） ±1%
·负载调整率（主路）（Load regulation） ±1%
·交叉调节率（Cross regulation） ±3%
·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波器
·符合UL1950，IEC950安全规程 Comply with UL 1950,IEC950 safety regulation
·电流限制点（Current Limit）： 120%
·隔离电阻（Isolation Resistance） 200MΩ
·隔离电压（Isolation Voltage）:
输入/输出（Input/Output）＞1500VAC/1min(漏电流＜5mA)
输入/外壳（Input/case）＞1500VAC/1min(漏电流＜5mA)
输出/外壳（Output/Case）＞500VDC/1min
主路/副路（Main/Vice） ＞500VDC/1min
·湿度（Relative humidity）:Non-condensing 0% to 95%RH(无结露)
·效率（Efficiency） 83%（典型值）
·温度系数（Temperature Coefficient） ±0.03%/°C
·响应速度（Transient Response）: 500 μS
·工作频率（Switching Frequency） 200KHz
·平均无故障工作时间（MTBF） 2X105Hrs
产品型号：
产品型号 Models | 输入电压(Vac) Input voltage range | 输出电压(Vdc) Output voltage | 输出电流(A) Output current | 纹波（mv） Ripple and noise | 效率（%） Efficiency | |
单路 | MAF100-220S05 | 220 (176~264V) | 5 | 10 | 50 | 82 |
MAF125-220S12 | 12 | 10.4 | 120 | 85 | ||
MAF125-220S15 | 15 | 8.33 | 150 | 86 | ||
MAF150-220S24 | 24 | 6.25 | 200 | 87 | ||
MAF150-220S28 | 28 | 5.36 | 200 | 87 | ||
MAF200-220S48 | 48 | 4.17 | 400 | 87 | ||
双路 | MAF50-220D05&12 | 5/12 | 4/2.5 | 50/120 | 84 | |
MAF75-220D05&15 | 5/15 | 5/3.3 | 50/150 | 84 | ||
MAF150-220D12&24 | 12/24 | 6/3.25 | 120/200 | 87 | ||
MAF150-220D13.8&48 | 13.8/-48 | 5.8/1.25 | 120/400 | 87 | ||
● 仅列出典型型号，输入电压、输出电压、输出电流可根据客户要求订制。
Only typical models listed.if you need other model,please conform the power,input voltage and output voltage,then phone us.

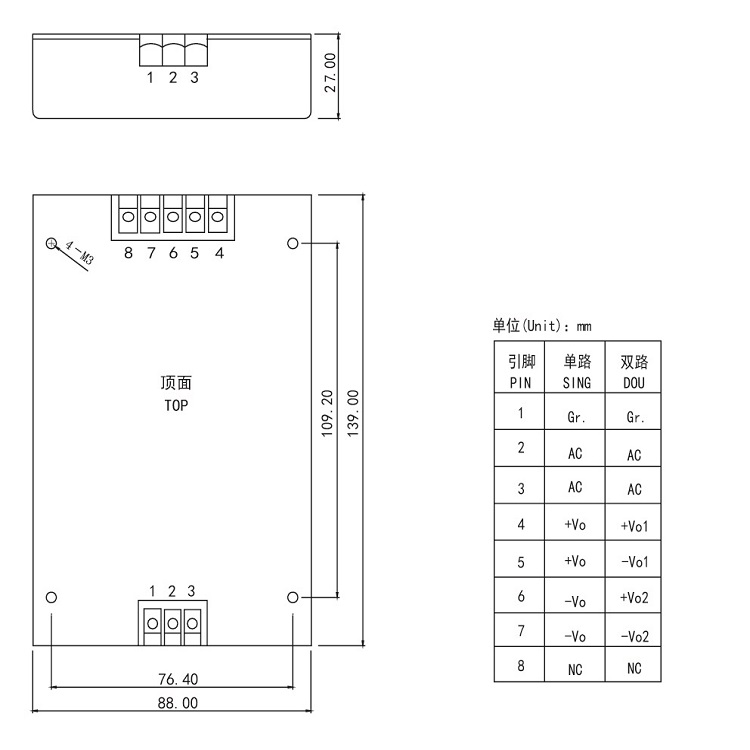

外型尺寸与引脚定义：
