产品特性·输入浪涌电流抑制电路（Surge suppress circuit of input）·输出电压精度(Voltage Accuracy) ±1%·电压调整率（主路）（Line regulation） ±1% ·负载调整率（主路）（Load regulation） ±1% ·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波
产品特性
·输入浪涌电流抑制电路（Surge suppress circuit of input）
·输出电压精度(Voltage Accuracy) ±1%
·电压调整率（主路）（Line regulation） ±1%
·负载调整率（主路）（Load regulation） ±1%
·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波器
·符合UL1950，IEC950安全规程 Comply with UL 1950,IEC950 safety regulation
·电流限制点（Current Limit）： 120%
·隔离电阻（Isolation Resistance） 200MΩ
·隔离电压（Isolation Voltage）:
输入/输出（Input/Output）＞1500VAC/1min(漏电流＜5mA)
输入/外壳（Input/case）＞1500VAC/1min(漏电流＜5mA)
输出/外壳（Output/Case）＞500VDC/1min
·湿度（Relative humidity）:Non-condensing 0% to 95%RH(无结露)
·效率（Efficiency） 83%（典型值）
·温度系数（Temperature Coefficient） ±0.03%/°C
·响应速度（Transient Response）: 500 μS
·工作频率（Switching Frequency） 200KHz
·平均无故障工作时间（MTBF） 2X105Hrs
产品型号：
产品型号 Models | 输入电压(Vac) Input voltage range | 输出电压(Vdc) Output voltage | 输出电流(A) Output current | 纹波（mv） Ripple and noise | 效率（%） Efficiency | |
单路 | MAJ175-220S05 | 220 (176~264) | 5 | 35 | 50 | 84 |
MAJ300-220S12 | 12 | 25 | 120 | 83 | ||
MAJ300-220S15 | 15 | 20 | 150 | 84 | ||
MAJ240-220S24 | 24 | 10 | 200 | 87 | ||
MAJ400-220S48 | 48 | 8.33 | 400 | 88 | ||
双路
| MAJ170-220D05&12 | 5/12 | 10/10 | 50/100 | 85 | |
MAJ320-220D12&24 | 12/24 | 10/8.33 | 120/200 | 88 | ||
MAJ200-220D05&15 | 5/15 | 10/10 | 50/150 | 84 | ||
MAJ150-220D05&05 | 5/5 | 15/15 | 50/50 | 85 | ||
MAJ360-220D12&-12 | 12/-12 | 15/15 | 120/120 | 85 | ||
MAJ300-220D15&15 | 15/15 | 10/10 | 150/150 | 87 | ||
MAJ300-220D15&-15 | 15/-15 | 10/10 | 150/150 | 87 | ||
MAJ240-220D24&24 | 24/24 | 5/5 | 240/240 | 88 | ||
MAJ280-220D48&13 | 48V/13 | 1.67/15 | 400/100 | 86 | ||
● 仅列出典型型号，输入电压、输出电压、输出电流可根据客户要求订制。

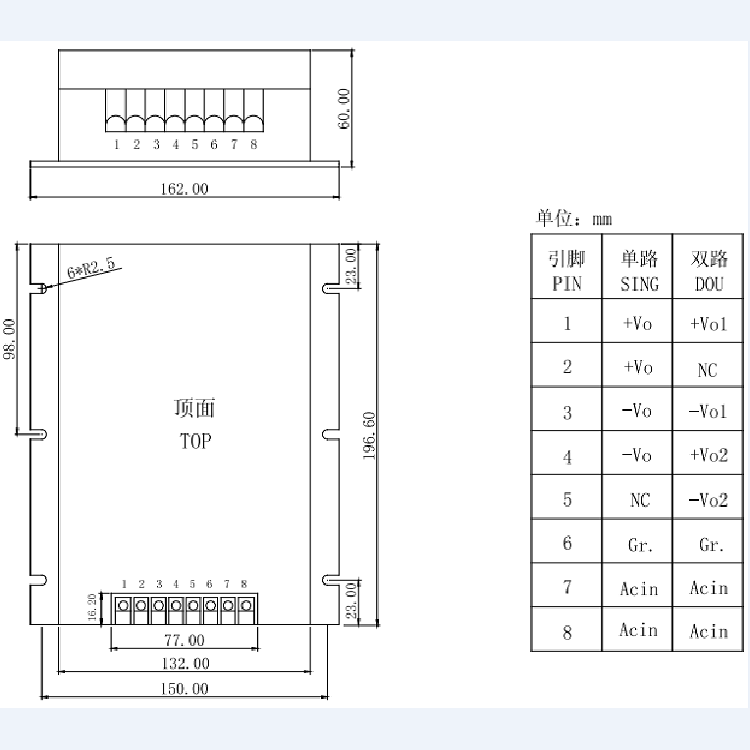

外型尺寸与引脚定义：
