AC/DC模块电源50W～80W，MAE系列，【尺寸116*65*21.5mm，端子式电源模块】MAE系列，两端出线，输入输出端子图（单路输出）MAE系列，两端出线，输入输出端子图（双路输出）AC/DC模块电源50W～80W，MAE系列产品特性输入特性输入电压范围AC：220V额定值（176-264V）输出特性输出电压精度：±1％电压调整率(主路)：±0.2％负载调整率(主路)：±0.4%温度变化

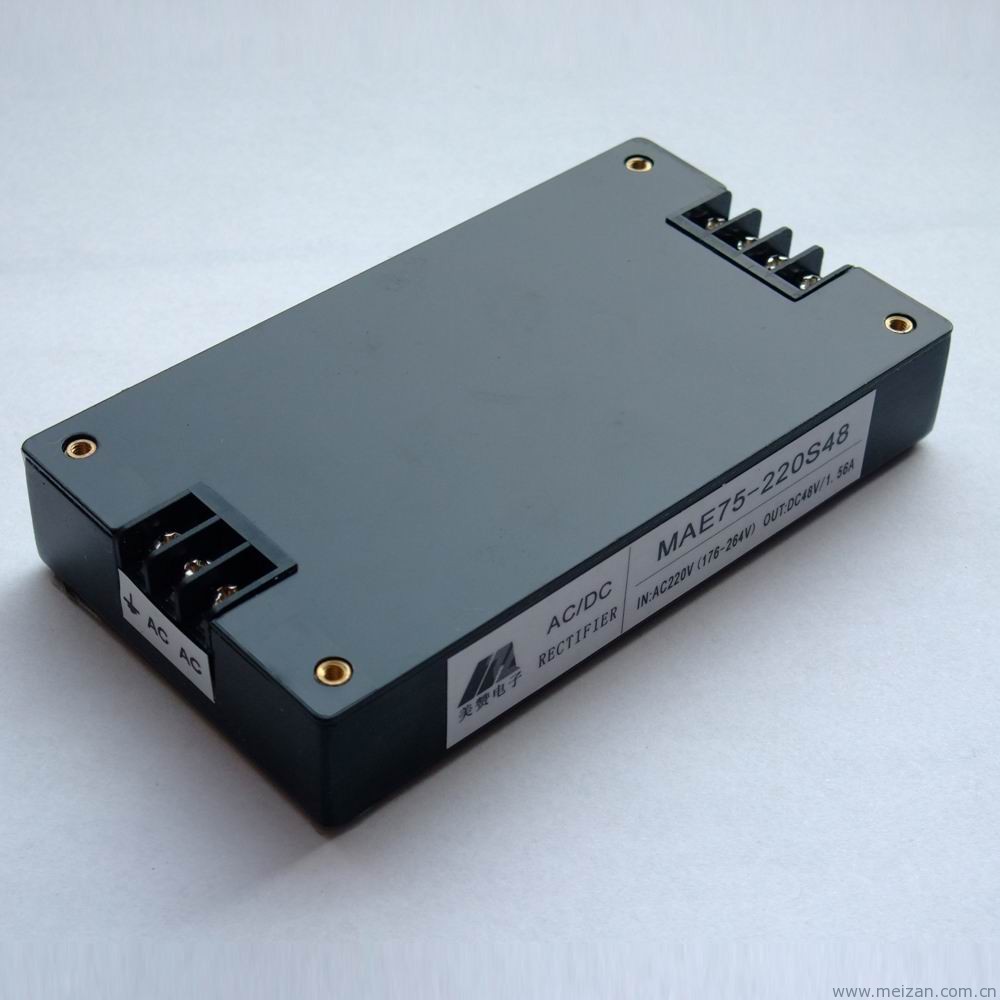

| AC/DC模块电源50W～80W，MAE系列，【尺寸116*65*21.5mm，端子式电源模块】 |
MAE系列，两端出线，输入输出端子图（单路输出）MAE系列，两端出线，输入输出端子图（双路输出） |
| AC/DC模块电源50W～80W，MAE系列产品特性 |
输入特性 输入电压范围AC：220V额定值（176-264V） 输出特性 输出电压精度： ±1％ 电压调整率(主路)：±0.2％ 负载调整率(主路)：±0.4% 温度变化率： ±0.01%/℃ 电流限制点： 120%(Typ) 响应速度： 400μs 过载、过热、短路保护 一般特性 工作频率：160-200 KHz 隔离电阻：200 MΩ MTBF：>500000 h 绝缘强度 输入-输出：>1500VAC/1min(漏电流<5mA) 输入-外壳：>1500VAC/1min(漏电流<5mA) 输出-外壳：>500VDC/1min 主路-副路：>500VDC/1min 工作壳温：工业级：-25℃～+85℃ 军Ⅰ级：-40℃～+85℃ 军Ⅱ级：-55℃～+85℃ 存储温度：工业级：-45℃～+105℃ 军品级：-55℃～+105℃ |
| AC/DC模块电源50W-80W，MAE系列典型型号 |
AC/DC电源MAE系列（50-75W）产品列表 产品型号Models输入电压（Vac）Input Voltage range输出电压(Vdc)Output Voltage输出电流(A)Output current纹波（mv）Ripple and noise效率（%）Efficiency单路MAE50-220S05 176~264V(N)/ 85~265V(W)可选 5 10 50 81MAE60-220S12 12 5 120 83MAE80-220S15 15 5.33 150 83MAE80-220S24 24 3.33 200 84双路MAE50-220D0512 5/12 6/1.25 50/120 81MAE50-220D0524 5/24 7.6/0.5 50/200 81MAE75-220D1224 12/24 3/1.63 120/200 86三路MAE30-220T0512±5/12±2/0.83 50/50/120 81MAE75-220T1205±12/5±2.3/4 120/120/50 84MAE75-220T1224±12/24±2/1.13 120/120/200 86输出电流2-6A任选；输出电压1.8V-48V，输出功率50-75W 仅列出典型型号，输入电压、输出电压、输出电流可根据客户要求订制。 |
| AC/DC模块电源50W-80W，MAE系列，产品尺寸图 |
| 引脚 PIN 单路 SING 双路1 DOU1 双路2 DOU2 三路 TRIP 1 Gr. Gr. Gr. Gr. 2 ACIN ACIN ACIN ACIN 3 ACIN ACIN ACIN ACIN 4 +Vo +Vo1 +Vo1 +Vo1 5 -Vo -Vo1 GND GND 6 NC +Vo2 +VO2 +Vo2 7 NC -Vo2 NC -Vo3 |
