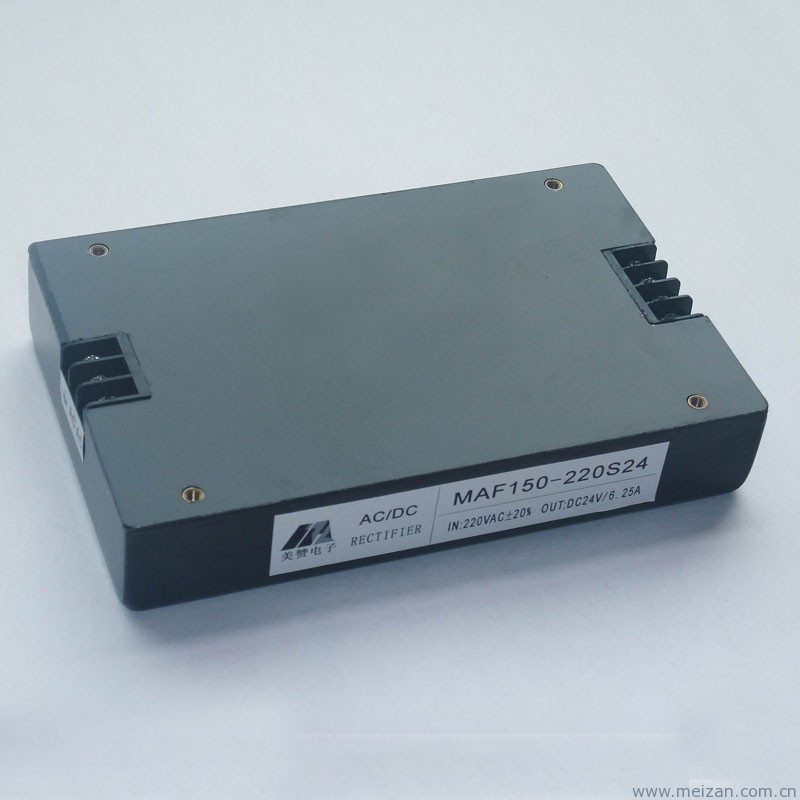

AC/DC模块电源100W-150W，MAF系列【尺寸139*88*26mm；139*108*27mm，端子式电源模块】AC/DC模块电源100W-150W，MAF系列产品特性输入特性输入电压范围AC：220V额定值（176-264V）输出特性输出电压精度：±1％电压调整率(主路)：±0.2％负载调整率(主路)：±0.4%温度变化率： ±0.01%/℃电流限制点： 120%(Typ)响应速度：
| AC/DC模块电源100W-150W，MAF系列【尺寸139*88*26mm；139*108*27mm，端子式电源模块】 |
 |
| AC/DC模块电源100W-150W，MAF系列产品特性 |
输入特性 输入电压范围AC：220V额定值（176-264V）
输出特性 输出电压精度： ±1％ 电压调整率(主路)：±0.2％ 负载调整率(主路)：±0.4% 温度变化率： ±0.01%/℃ 电流限制点： 120%(Typ) 响应速度： 400μs 过载、过热、短路保护
一般特性 工作频率：160-200 KHz 隔离电阻：200 MΩ MTBF：>500000 h 绝缘强度 输入-输出：>1500VAC/1min(漏电流<5mA) 输入-外壳：>1500VAC/1min(漏电流<5mA) 输出-外壳：>500VDC/1min 主路-副路：>500VDC/1min 工作壳温：工业级：-25℃～+85℃ 军Ⅰ级：-40℃～+85℃ 军Ⅱ级：-55℃～+85℃ 存储温度：工业级：-45℃～+105℃ 军品级：-55℃～+105℃ |
| AC/DC模块电源100W-150W，MAF系列典型型号 |
输入电压、输出电压、输出电流可根据客户要求订制。 产品型号Models输入电压(Vac)Input Voltage range输出电压(Vdc)Output Voltage输出电流(A)Output current纹波（mv）Ripple and noise效率（%）Efficiency单路MAF100-220S05 220 (176~264V)5105081MAF125-220S121210.412083MAF125-220S1515 8.33 150 83MAF150-220S2424 6.25 200 85MAF150-220S2828 5.36 200 85MAF200-220S4848 4.17 400 76双路MAF50-220D05125/12 4/2.5 50/120 82MAF75-220D05155/15 5/3.3 50/150 84MAF150-220D122412/24 6/3.25 120/200 86三路MAF50-220T1205±12/5±1.5/3 120/200/80 81MAF100-220T1512±15/12±1.73/4 150/180/120 84MAF150-220T1215±12/15±4/3.6 120/200/150 86输出电流3-20A任选；输出电压1.8V-48V，输出功率50-200W 仅列出典型型号，输入电压、输出电压、输出电流可根据客户要求订制。 |
| AC/DC模块电源100W-150W，MAF系列产品尺寸图 |
| 139*88*26mm 139*88*26mm 139×108×26mm（马蹄孔，便携安装） 管脚编号 单路 双路 三路 1 Gr. Gr. Gr. 2 ACIN ACIN ACIN 3 ACIN ACIN ACIN 4 +VO -VO1 -VO1 5 -VO +VO1 +VO1 6 +VO NC -VO2 7 -VO NC +VO2 8 ／ -VO2 -VO3 9 ／ +Vo2 +VO3 引脚 PIN 单路 SING 1 -Vo 2 +Vo 3 Gr. 4 ACIN 5 ACIN |
