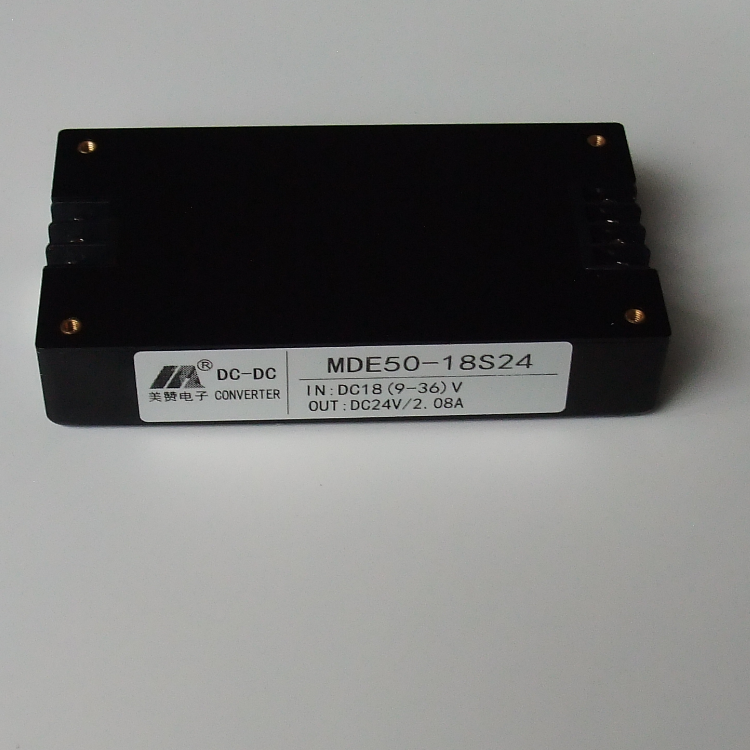

DCDC 4倍电压输入 9-36V输入，输出5V12V15V24V MDE50-18S24

产品特性·输出电压精度(Voltage Accuracy) ±1%·电压调整率（Line regulation） ±1% ·负载调整率（Load regulation） ±1% (主路) ·纹波噪声（Ripple&Noise,20MHz bandwidth）±1%Vout 20MHZ示波器·短路保护（Short Circuit Protection），自恢复（Current lim

全国热线

0571-88915820

在线咨询

产品参数

型号：: MDE50-18S24

品牌：: 美赞电子

输入电压：: 18V(9-36V)DC

输出电压：: 24VDC

输出电流：: 2.08A

电压精度：: ±1%

电压调整率：: ±1%

负载调整率：: ±1%

电流限制点：: ±120%

工作频率：: 100-200KHZ

保护特性：: 输入欠压保护，输入过压保护，输出过流保护，输出短路保护，过温保护

内容

产品特性

·输出电压精度(Voltage Accuracy) ±1%

·电压调整率（Line regulation） ±1%

·负载调整率（Load regulation） ±1% (主路)

·纹波噪声（Ripple&Noise,20MHz bandwidth）±1%Vout 20MHZ示波器

·短路保护（Short Circuit Protection），自恢复（Current limit,Auto-recovry）

·电流限制点（Current Limit）： 120%

·隔离电阻（Isolation Resistance） 200MΩ

·隔离电压（Isolation Voltage）: 输入/输出（Input/Output）:1500VDC

输入/外壳（Input/case）:1500VDC

输出/外壳（Output/Case）:500VDC

·湿度（Relative humidity）:Non-condensing 0% to 95%RH(无结露)

·温度系数（Temperature Coefficient） ±0.03%/°C

·响应速度（Transient Response）: 500 μS

·工作频率（Switching Frequency） 160-200KHz

·平均无故障工作时间（MTBF） 2X10⁵Hrs

产品型号Models

产品型号 Models		输入电压(Vdc) Input voltage range	输出电压(Vdc) Output voltage	输出电流(A) Output current	纹波（mv） Ripple and noise	效率（%） Efficiency
单路	MDE50-12S5	12 (9~18)	5	10	50	83
	MDE75-12S12		12	6.25	120	83
	MDE75-12S15		15	5	150	83
	MDE75-24S5	24 （18~36）	5	15	50	84
	MDE60-24S12		12	5	100	85
	MDE100-24S24		24	4.16	200	88
	MDE100-48S24	48 （36~72）	24	4.16	200	83
	MDE100-48S48	48 （36~72）	48	2.08	400	86
	MDE50-18S24	18 (9~36)	24	2.08	200	84
	MDE50-18S12		12	4.29	100	84
	MDE75-18S48		48	1.56	400	84
	MDE100-110S12	110 （72~144）	12	8.33	120	84
	MDE100-110S24	110 （72~144）	24	6.25	200	85
双路	MDE75-24D5&12	24 （18~36）	5/12	3/4	70/120	84
双路	MDE75-48D12&24	48 （36~72）	12/24	1.5/2	120/200	86
