典型特性:
l 50-200W功率输出
l 2:1输入电压范围
l 高效率、高功率密度
l 输入过压欠压保护
l 单路输出
l 输出短路保护自恢复
l 可直接安装到PCB板上
l 带有遥控和输出调节功能
l 基板工作温度105℃
输出特性:
电压精度 +1.0% | 源效应 +0.2% | |
电压调节 +10% | 负载效应 +0.5% | |
温度系数 +0.02%/°C |
其它特性:
一般特性 | 环境特性 | |
典型效率 90% | 工作温度(壳温)范围 -45°C ~+105°C | |
隔离电压 1000VDC | 存储温度范围 -55°C ~+125°C | |
开关频率 300KHz | 冷却方式 加装散热器或强制风冷 | |
壳材 环保塑壳 | 平均无故障间隔时间(MTBF) 2x105h |
技术参数:

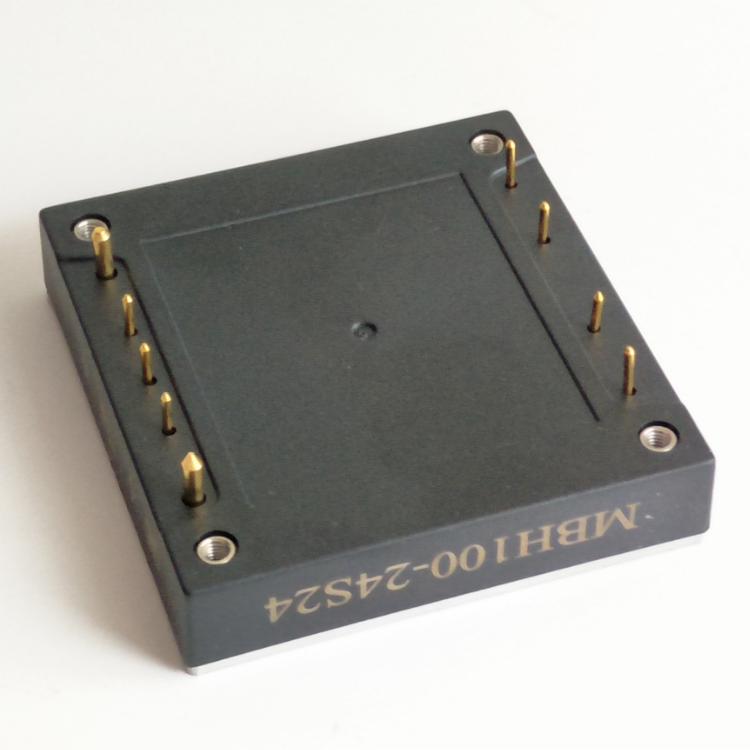

型号 | 输入电压标称值 (VDC) | 输入电压范围 (VDC) | 输出电压 (VDC) | 标称负载电流 (A) | 纹波与噪声 (mVp-p) | 效率 (η) |
MBH50-XXS5 | 12、24、48、110 | 10-18,18-36,36-72,66-160 | 5.05 | 10.0 | 100 | 92 |
MBH50-XXS12 | 12.0 | 4.2 | 150 | 92 | ||
MBH50-XXS15 | 15.0 | 3.3 | 150 | 91 | ||
MBH50-XXS24 | 24.0 | 2.1 | 150 | 91 | ||
MBH100-XXS5 | 5.05 | 20.0 | 100 | 90 | ||
MBH100-XXS12 | 12.0 | 8.3 | 150 | 92 | ||
MBH100-XXS15 | 15.0 | 6.7 | 150 | 90 | ||
MBH100-XXS24 | 24.0 | 4.2 | 200 | 90 | ||
型号 | 输入电压标称值 (VDC) | 输入电压范围 (VDC) | 输出电压 (VDC) | 标称负载电流 (A) | 纹波与噪声 (mVp-p) | 效率 (η) |
MBH150-XXS12 | 24、48、110 | 18-36,36-72,66-160 | 12.0 | 12.5 | 150 | 89 |
MBH150-XXS15 | 15.0 | 10.0 | 150 | 88 | ||
MBH150-XXS24 | 24.0 | 6.3 | 150 | 88 | ||
MBH200-XXS12 | 12.0 | 16.7 | 150 | 88 | ||
MBH200-XXS15 | 15.0 | 13.3 | 150 | 88 | ||
MBH200-XXS24 | 24.0 | 8.3 | 200 | 87 |
备注:xx表示可选择的输入电压值,输入/输出电压/输出电流值可根据客户的特殊要求订制。

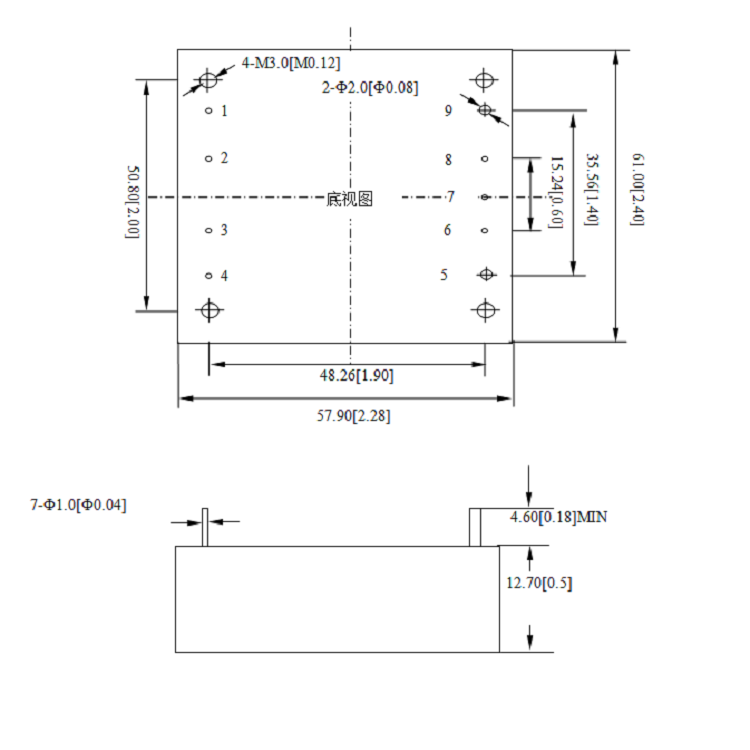

外形尺寸及管脚底视图:模块尺寸:2.28"´2.4"´0.5"(57.9mm´61mm´12.7mm)

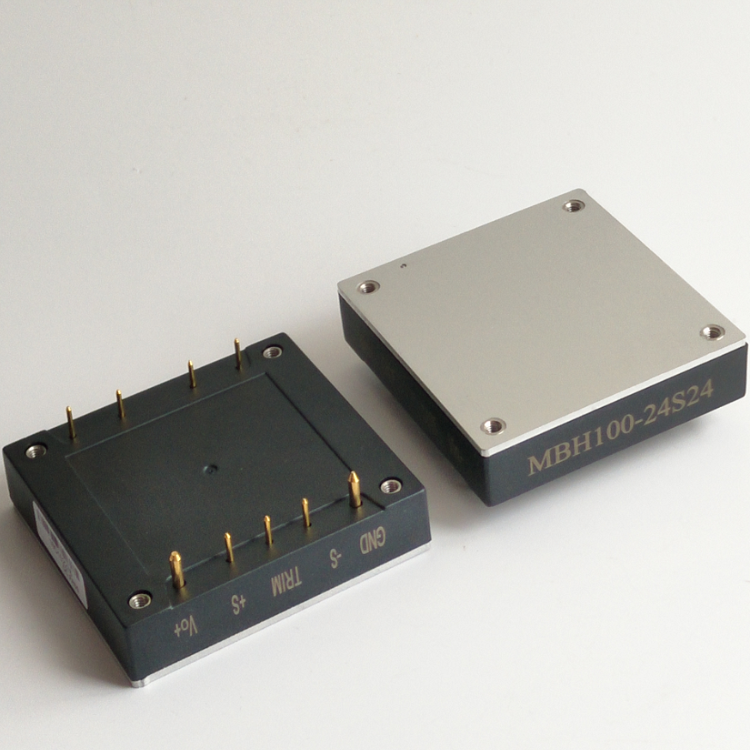

管脚定义:
编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
单路 | Vin- | CASE | CNT | Vin+ | Vo1+ | +S | TRIM | -S | GND |
备注:CASE表示机壳;CNT表示控制端
