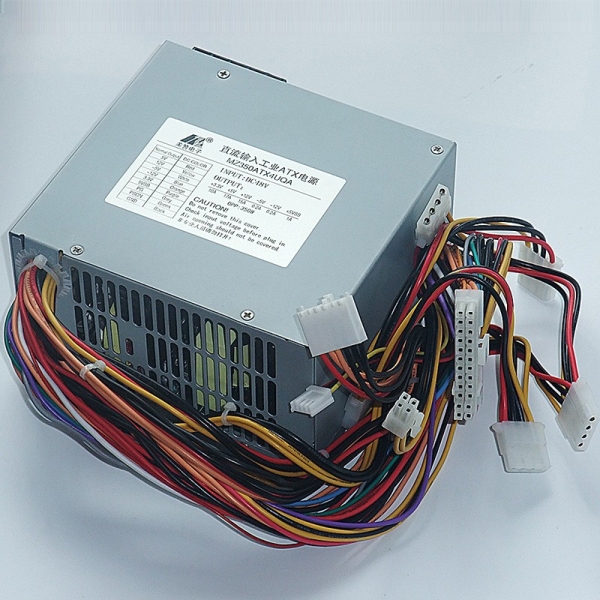

MZ250ATX4UQA开关电源技术条件
1.技术参数
1.1 输入电压范围：DC 36V～72V
1.2 输出性能
输出电压 | 输出电流 | 负载稳定度 | 纹波 | |||
最小值 | 额定值 | 最大值 | ||||
1 | 5V | 2A | 20A | 20A | ±5% | 50mV |
2 | 12V | 0.5A | 10A | 15A | ±5% | 100mV |
3 | 3.3V | 0.3A | 15A | 17A | ±5% | 50mV |
4 | -5V | 0A | 0.2A | 0.3A | ±10% | 100 mV |
5 | -12V | 0A | 0.5A | 0.8A | ±10% | 100mV |
6 | +5VSB | 0.1A | 1.5A | 2A | ±5% | 50mV |
3.3V、5V总功率不超过115W | ||||||
3.3V、5V、12V总功率不超过180W | ||||||
1.3 效率：≥72%
1.4 额定功率：250W
1.5 最大功率：300W(Max)
1.6 PG 信号：100—500ms
1.7输出具有过热保护、过功率保护、过压保护、欠压保护
2.外形尺寸：150L×140W×86Hmm
3.环境条件
3.1工作温度：-25℃—50℃
3.2存贮温度：-40℃—70℃
3.3相对湿度： 95%±3%
4.耐电强度：输入对外壳 1.5kV AC ≤5mA
5.抗振动： 5.1 频率：5-500Hz
5.2加速度：15m/s2
5.3方向：X、Y、Z三个方向
5.4时间：每个方向30分钟6.抗冲击; 6.1加速度：200m/s2
6.2方向：三个垂直方向
6.3脉冲宽度8～15ms，每个方向连续冲击3次
7. 外形及安装尺寸
