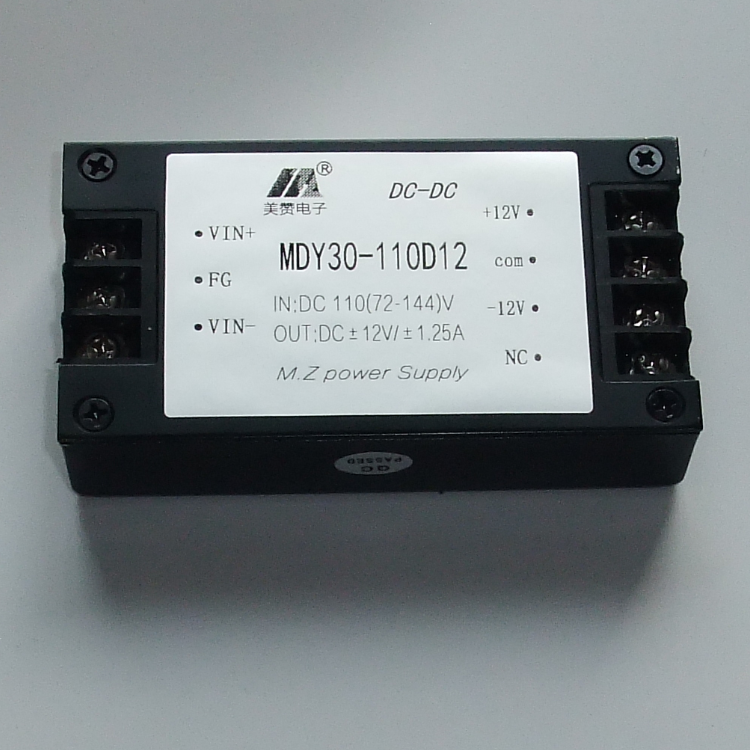

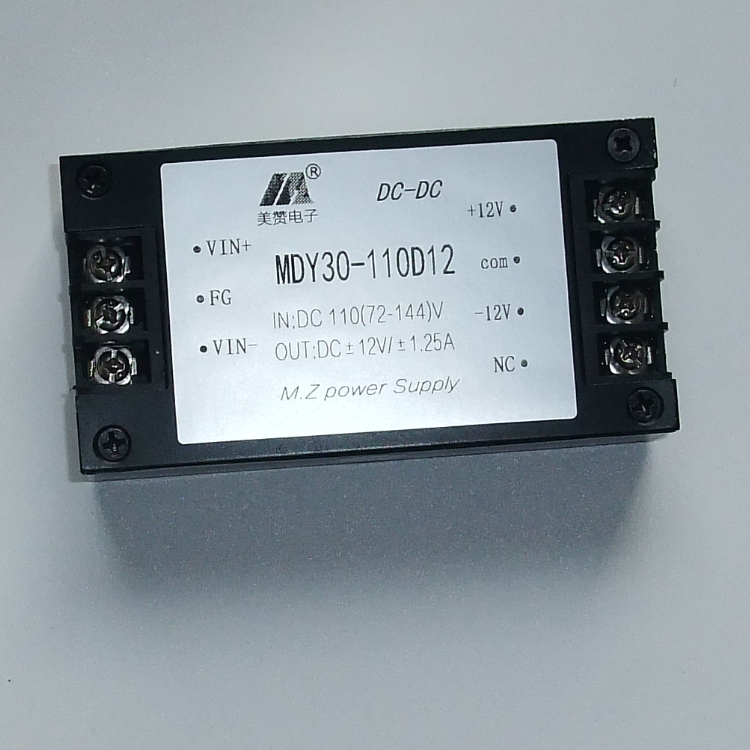

DCDC电源模块 30~50W ±5V,±12V,±15V,±24V,±36V两路共地 MDY30-110D12

产品特性·输出电压精度(Voltage Accuracy) ±1%·电压调整率（Line regulation） ±1% ·负载调整率（Load regulation） ±1% ·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波器·短路保护（Short Circuit Protection），自恢复（Current limit,A

全国热线

0571-88915820

在线咨询

产品参数

型号：: MDY30-110D12

品牌：: 美赞电子

输入电压：: 72~144VDC

输出电压：: ±12VDC

输出电流：: ±1.25A

电压精度：: ±1%

电压调整率：: ±1%

负载调整率：: ±1%

电流限制点：: 120%

工作频率：: 100-200KHZ

保护特性：: 输入欠压保护，输出短路保护，输出过流保护，过温保护

内容

产品特性

·输出电压精度(Voltage Accuracy) ±1%

·电压调整率（Line regulation） ±1%

·负载调整率（Load regulation） ±1%

·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波器

·短路保护（Short Circuit Protection），自恢复（Current limit,Auto-recovry）

·电流限制点（Current Limit）： 120%

·隔离电阻（Isolation Resistance） 200MΩ

·隔离电压（Isolation Voltage）: 输入/输出（Input/Output）:1500VDC/min

输入/外壳（Input/case）:1500VDC/min

输出/外壳（Output/Case）:500VDC/min

·湿度（Relative humidity）:Non-condensing 0% to 95%RH(无结露)

·效率（Efficiency） 85%（典型值）

·温度系数（Temperature Coefficient） ±0.03%/°C

·响应速度（Transient Response）: 500 μS

·工作频率（Switching Frequency） 200KHz

·平均无故障工作时间（MTBF） 2X10⁵Hrs

产品型号 Models	输入电压(Vdc) Input voltage range	输出电压(Vdc) Output voltage	输出电流(A) Output current	纹波（mv） Ripple and noise	效率（%） Efficiency
MDY30-12S5	12 (9~18)	5	6	70	85
MDY40-12S24		24	1.67	200	86
MDY50-12S5		5	10	70	85
MDY50-12S12		12	4.2	120	86
MDY50-12S15		15	3.3	150	87
MDY50-12S24		24	2.1	200	87
MDY50-12S48		48	1.04	400	87
MDY50-12D15		±15	1.67/1.67	150/150	87
MDY50-12D15&-15		+15/-15	1.67/1.67	150/150	87
MDY36-24S12	24 （18~36）	12	3	120	86
MDY40-24S28		28	1.43	200	87
MDY50-24S5		5	10	70	85
MDY50-24S12		12	4.2	120	86
MDY50-24S15		15	3.3	150	87
MDY50-24S24		24	2.1	200	87
MDY50-24S48		48	1.04	400	87
MDY40-24D5&12		5/12	3/2	70/120	85
MDY50-24D36		±36	±0.69	300/300	87
MDY30-48S24	48 （36~72）	24	1.25	200	86
MDY50-48S5		5	10	70	85
MDY50-48S12		12	4.2	120	86
MDY50-48S15		15	3.3	150	87
MDY50-48S24		24	2.1	200	87
MDY50-48S48		48	1.04	400	87
MDY50-48D24		±24	±1.04	200/200	86
MDY40-48D5&12		5/12	3/12	70/120	87
MDY30-110S15	110 (72~144)	15	2	120	87
MDY50-110S5		5	10	70	85
MDY50-110S12		12	4.2	120	86
MDY50-110S15		15	3.3	150	87
MDY50-110S24		24	2.1	200	87
MDY50-110S48		48	1.04	400	87
MDY50-110D24		±24	±1.04	200/200	86
MDY40-110D5&12		5/12	3/12	70/120	87
MDY30-300S12	300 (200~400)	12	2.5	120	87
MDY30-300S24	300 (200~400)	24	1.25	200	87
