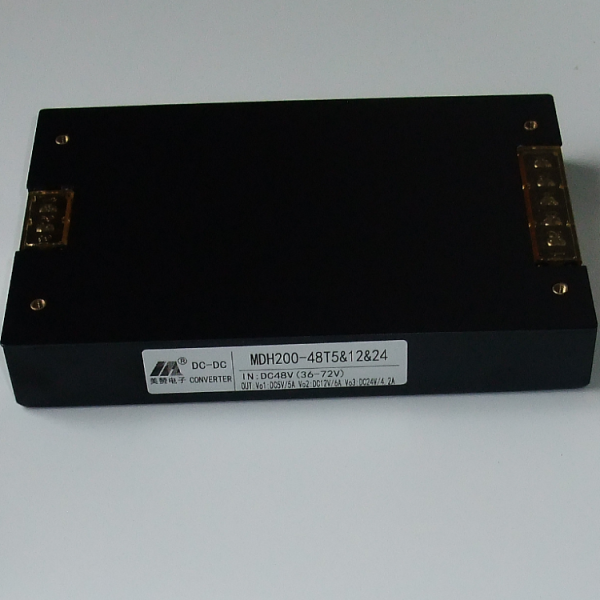

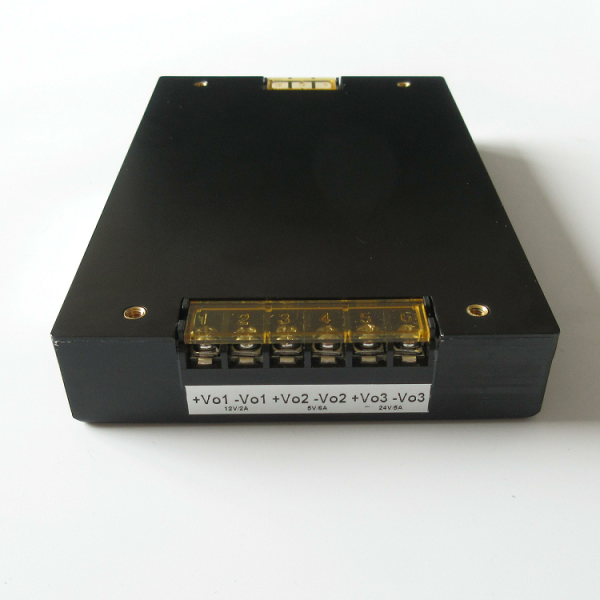

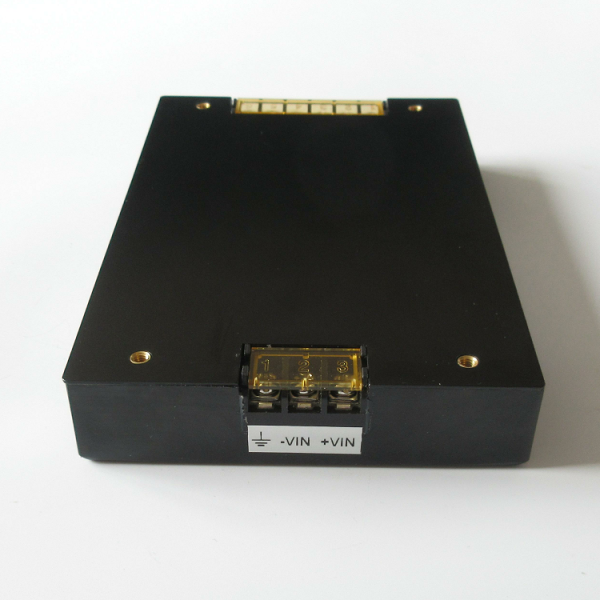

DCDC电源模块 5V12V24V三路隔离独立稳压输出 MDH200-48T5&12&24

产品特性·输出电压精度(Voltage Accuracy) ±1%·电压调整率（Line regulation） ±1% ·负载调整率（Load regulation） ±1% (主路) ·纹波噪声（Ripple&Noise,20MHz bandwidth）±1%Vout 20MHZ示波器·短路保护（Short Circuit Protection），自恢复（Current lim

全国热线

0571-88915820

在线咨询

产品参数

型号：: MDH200-48T5&12&24

品牌：: 美赞电子

输入电压：: 36-72VDC

输出电压：: 5V,12V,24V

输出电流：: 5A,5A,5A

电压精度：: ±1%

电压调整率：: ±1%

负载调整率：: ±1%

电流限制点：: ±120%

工作频率：: 100-200KHZ

保护特性：: 输入欠压，输出过压，输出过流，输出短路，过温保护

内容

产品特性

·输出电压精度(Voltage Accuracy) ±1%

·电压调整率（Line regulation） ±1%

·负载调整率（Load regulation） ±1% (主路)

·纹波噪声（Ripple&Noise,20MHz bandwidth）±1%Vout 20MHZ示波器

·短路保护（Short Circuit Protection），自恢复（Current limit,Auto-recovry）

·电流限制点（Current Limit）： 120%

·隔离电阻（Isolation Resistance） 200MΩ

·隔离电压（Isolation Voltage）: 输入/输出（Input/Output）:1500VDC

输入/外壳（Input/case）:1500VDC

输出/外壳（Output/Case）:500VDC

·湿度（Relative humidity）:Non-condensing 0% to 95%RH(无结露)

·温度系数（Temperature Coefficient） ±0.03%/°C

·响应速度（Transient Response）: 500 μS

·工作频率（Switching Frequency） 160-200KHz

·平均无故障工作时间（MTBF） 2X10⁵Hrs

产品型号Models

产品型号 Models		输入电压(Vdc) Input voltage range	输出电压(Vdc) Output voltage	输出电流(A) Output current	纹波（mv） Ripple and noise	效率（%） Efficiency
单路	MDH150-12S05	12 (9~18)	5	30	50	83
	MDH200-12S12		12	16.7	120	83
	MDH200-12S24		24	8.33	200	84
	MDH150-24S05	24 （18~36）	5	30	50	85
	MDH200-24S12		12	16.7	120	88
	MDH300-24S24		24	12.5	200	87
	MDH300-48S12	48 （36~72）	12	25	100	83
	MDH300-48S24	48 （36~72）	24	12.5	200	85
	MDH100-110S05	110 （70~140）	5	20	50	88
	MDH200-110S12		12	16.7	100	89
	MDH200-110S24		24	8.33	200	89
双路	MDH200-12D12	12 (9~18)	12/12	8.33/8.33	120/120	85
	MDH300-12D15	12 (9~18)	15/15	10/10	150/150	83
	MDH200-24D12	24 （18~36）	12/12	8.33/8.33	120/120	86
	MDH300-24D15	24 （18~36）	15/15	10/10	150/150	88
	MDH150-48D05	48 （36~72）	5/5	15/15	50/50	87
	MDH200-48D12	48 （36~72）	12/12	8.33/8.33	120/120	88
三路	MDH230-24T5&12&24	24 （18~36）	5/12/24	6/8/4	80/120/200	87
三路	MDH230-48T5&12&24	48 （36~72）	5/12/24	6/8/4	80/120/200	87
