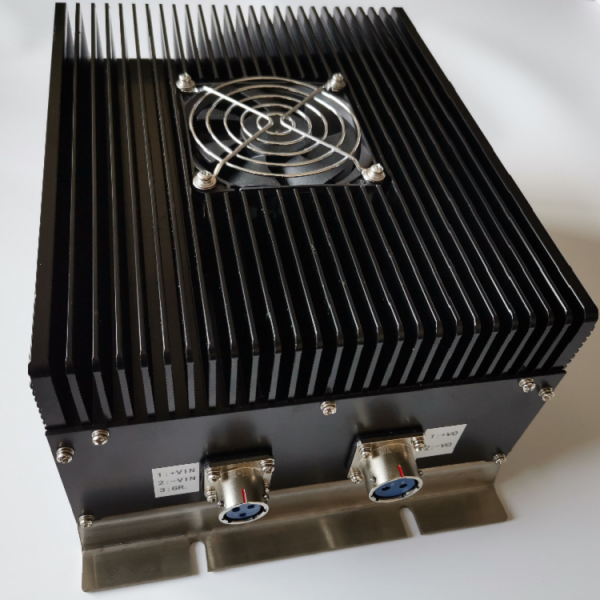

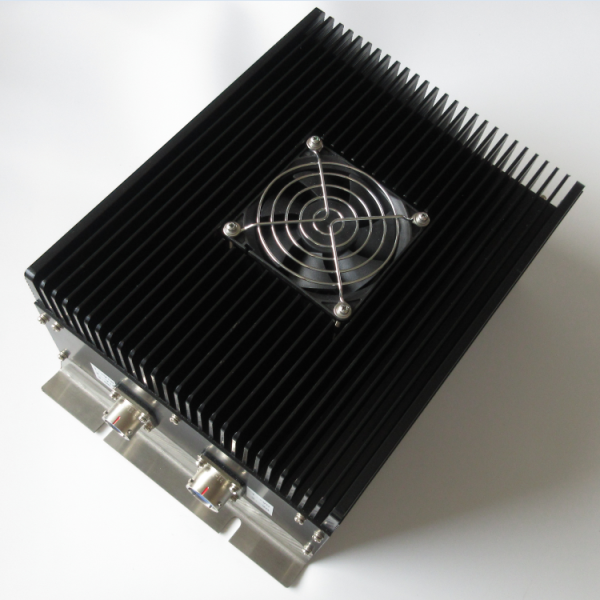

DCDC电源模块 1500-3000W MDV系列

产品特性· 输入浪涌电流抑制电路（Surge suppress circuit of input）·输出电压精度(Voltage Accuracy) ±1%·电压调整率（Line regulation） ±1% ·负载调整率（Load regulation） ±1% ·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波器·电流限制

全国热线

0571-88915820

在线咨询

产品参数

型号：: MDV 1500-3000W系列

品牌：: 美赞电子

输入电压：: 48VDC 110VDC 300VDC 600VDC

输出电压：: 24V 36V 48V

输出电流：: 5-100A任选

电压精度：: ±1%

电压调整率：: ±1%

负载调整率：: ±1%

电流限制点：: ±120%

工作频率：: 160-200KHz

保护特性：: 输入欠压保护，输出过压保护，输出过流保护，输出短路保护，过温保护

功率：: 1500W-3000W

内容

产品特性

· 输入浪涌电流抑制电路

（Surge suppress circuit of input）

·输出电压精度(Voltage Accuracy) ±1%

·电压调整率（Line regulation） ±1%

·负载调整率（Load regulation） ±1%

·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波器

·电流限制点（Current Limit）： 110%(Typ)

·隔离电阻（Isolation Resistance） 200MΩ

·隔离电压（Isolation Voltage）:

输入/输出（Input/Output）＞2000VDC/1min(漏电流＜5mA)

输入/外壳（Input/case）＞2000VDC/1min(漏电流＜5mA)

输出/外壳（Output/Case）＞500VDC/1min

·湿度（Relative humidity）:Non-condensing 0% to 95%RH(无结露)

·温度系数（Temperature Coefficient） ±0.01%/°C

·响应速度（Transient Response）: 500 μS

·工作频率（Switching Frequency） 160-200KHz

·平均无故障工作时间（MTBF） 2X10P⁵PHrs

·环境特性（Environmental Characteristics）

工作壳温（Case Temperature）工业品（Industry ）-25- +85℃

军品I（Military I ）-40- +85℃

军品II（Military II ）-55- +85℃

储存温度（Storage Temperature）工业品（Industry ）-45- +105℃

军品（Military ）-55- +105℃

·热阻特性(Thermal Characteristics)

冷却方式（Cooling) 热阻(Thermal Resistance)

自然风冷（Breeze of Nature ） 0.56℃/W

0.5M/S 0.46℃/W

1M/S 0.38℃/W

1.5M/S 0.31℃/W

2M/S 0.25℃/W

产品型号：

产品型号 Models	输入电压(Vac) Input voltage range	输出电压(Vdc) Output voltage	输出电流(A) Output current	纹波（mv） Ripple and noise	效率（%） Efficiency
MDV1500-300S24	200～400	24VDC	62.5	200	88
MDV1500-300S48	200～400	48VDC	31.3	400	88
MDV2000-300S24	200～400	24VDC	83	200	88
MDV2000-300S48	200～400	48VDC	42	400	88
MDV1500-600S24	450～750	24VDC	62.5	200	88
MDV1500-600S48	450～750	48VDC	31.3	400	88
MDV2000-600S24	450～750	24VDC	83	200	88
MDV2000-600S48	450～750	48VDC	42	400	88
MDV3000-300S24	200～400	24VDC	125	200	87
MDV3000-600S27	450～750	27VDC	111	200	93
