  • 50W～100W 模块电源 DC-DC MDS系列

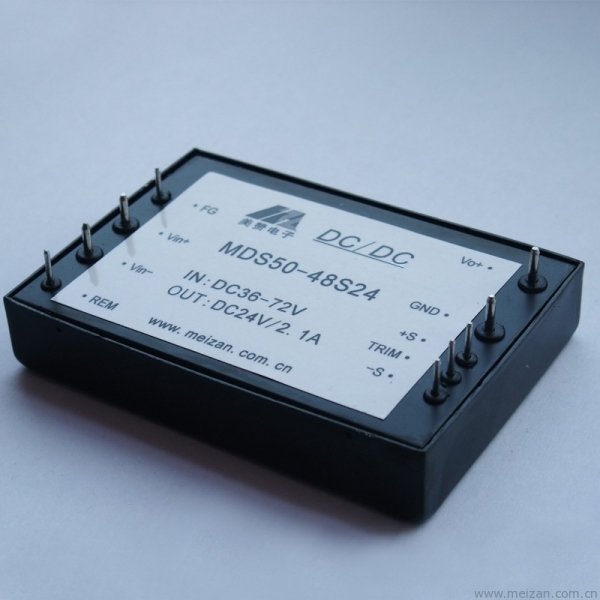

50W～100W 模块电源 DC-DC MDS系列

50W～100W 模块电源 DC-DC MDS系列

DC/DC模块电源50-100W（MDS插针系列）产品特性·输出电压精度 ±1%· 输出电压可调 ±10%· 电压调整率 Vo1：±0.05%· 负载调整率 Vo1：±0.5%· 温度系数 ±0.02%/°C·限流保护·带有遥控和输出调节功能· 隔离电压 1000VDC· 效率 85%~90%· 满载工作温度（壳温）范围 -25℃~+95℃· 存储温度范围 -45℃~+105℃· 冷却方式 自由空

全国热线

0571-88915820
在线咨询

产品参数

型号：
MDS50W-100W
品牌：
美赞电子
输入电压：
DC12V（9-18V）/18V（9-36V）/24V（18-36V）/48V（36-72V）/110V（72-144V）
输出电压：
C5V/12V/15V/24V/48V
封装尺寸：
2:1宽范围输入电压；单、双路输出；小体积，高可靠性；可直接安装到PCB板上；长期短路保护、自恢复；摇控开/关控制。
电源模块性能：
81.5×55.5×15mm
DC/DC模块电源50-100W（MDS插针系列）产品特性

· 输出电压精度    ±1%


· 输出电压可调    ±10%

· 电压调整率      Vo1：±0.05%

· 负载调整率      Vo1：±0.5%

· 温度系数        ±0.02%/°C

· 限流保护

· 带有遥控和输出调节功能

· 隔离电压        1000VDC

· 效率            85%~90%

· 满载工作温度（壳温）范围  -25℃~+95℃

· 存储温度范围   -45℃~+105℃

· 冷却方式       自由空气

· 开关频率       300KHz

· MTBF           2×105Hrs

 特殊管脚的定义及作用
    输出电压的调节：TRIM或ADJ
    对本公司产品中有TRIM或ADJ输出管脚的产品,可以通过电阻或电位器对输出电压进行一定范围内的调节。电位器的阻值一般选用5~10KW比较合适。一般微调范围为+10%。如图所示。
    方法：外接一个电位器，将电位器两端接在输出，调整端接在TRIM上，可以调整输出电压；如果电源有+S和-S端，电位器两端接在+S和-S上的效果要比直接接在输出端要好。

远传：+S，-S：
作用：当送电线路有损耗时，可以将+S，-S管脚，引到用电设备处，使其用电设备处达到额定输出电压。

此时，Vo1 不再稳压，而用电设备处稳压
注：线路损耗电压不得超过输出电压的10%。否则将造成永久性损坏。

遥控开/关：REM
模块的遥控开/关操作是通过REM 端进行控制的。其作用是在不断电的情况下关闭模块电源，使之停止工作
方法：用户需要此功能时，将REM 与输入负电压（即Vin-）短接, 模块无输出，要求VREM小于0.4V（见典型应用图）；不需要此功能时，将REM悬空或与输入正电压（即Vin+）短接，模块有输出，求VREM大于1V。

接电源壳：FG
作用：将FG管脚接到外壳上，有滤波的作用。

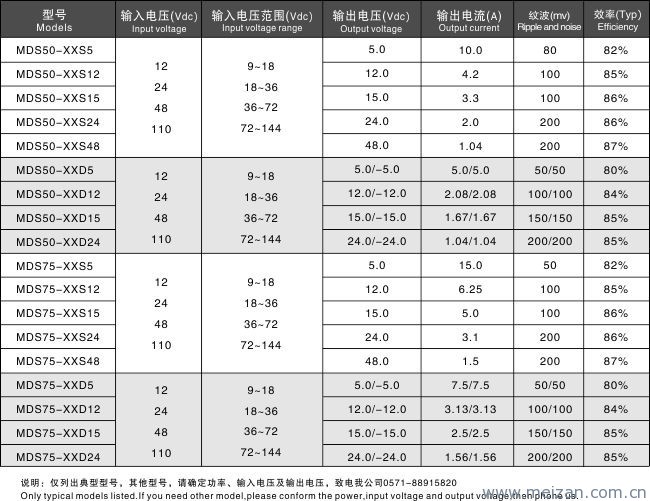

DC/DC模块电源50W-100W典型型号

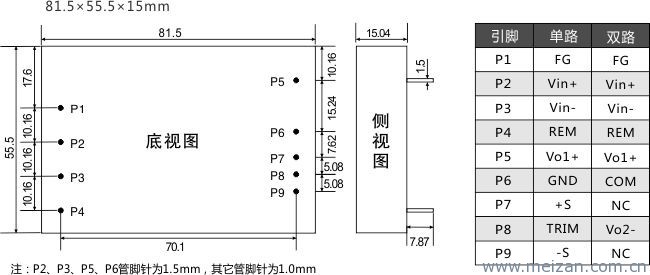

DC/DC模块电源50W-100W 电源尺寸图（两端出线）
