DC-DC模块电源30W-50W MDY系列

DC/DC模块电源30W-50W，MDY系列，尺寸98×51×20mm，产品图片DC/DC模块电源30W-50W，MDY系列，产品特性输入特殊输入电压 DC12V（9-18V）/18V（9-36V）/24V（18-36V）/48V（36-72V）/110V（72-144V）输出特性输出电压精度 ±1% 纹波和澡声 1% 过流保护 120%~150%范围内输出关断(自恢复) 温度系数 ≤0.0

全国热线

0571-88915820

在线咨询

产品参数

型号：: MDY30-50W

品牌：: 美赞电子

输入电压：: DC12V（9-18V）/18V（9-36V）/24V（18-36V）/48V（36-72V）/110V（72-144V）

输出电压：: 5V/12V/15V/24V/单路或双路

电源模块性能：: 98×51×20mm

内容

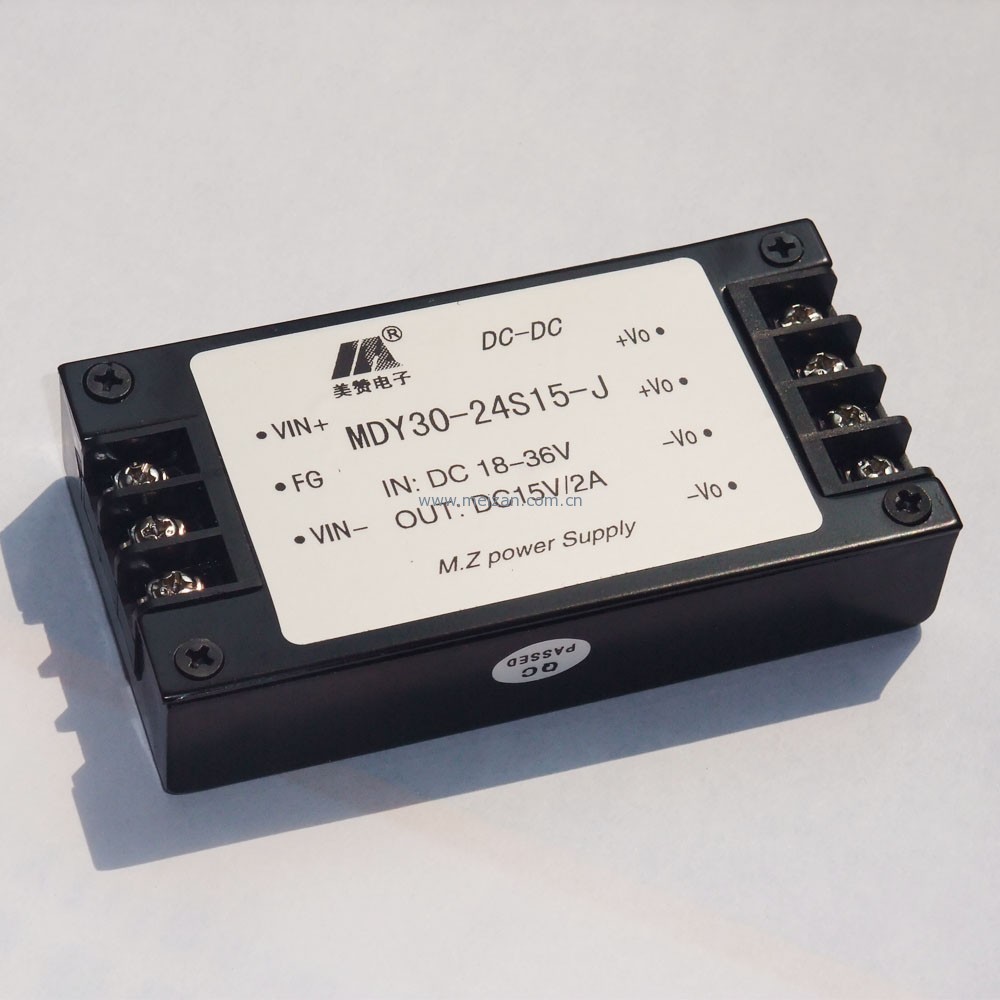

DC/DC模块电源30W-50W，MDY系列，尺寸98×51×20mm，产品图片

DC/DC模块电源30W-50W，MDY系列，产品特性

输入特殊输入电压 DC12V（9-18V）/18V（9-36V）/24V（18-36V）/48V（36-72V）/110V（72-144V）输出特性输出电压精度 ±1% 纹波和澡声 1% 过流保护 120%~150%范围内输出关断(自恢复) 温度系数 ≤0.05%/℃（最大值）转换效率 82%（典型值）安全特性隔离电压 Vin~Vout 1000VDC/min Vin~Case 1000VDC/min Vout ~ Case 500VDC/min 保护功能长期短路保护（自恢复）环境特性工作温度 -25~+55℃ 存贮温度 -40~+125℃ 相对湿度 10RH~90RH 冷却方式自然冷却(加相应面积的散热片活贴机壳安装，散热效果会更好。)

特殊管脚的定义及作用
    输出电压的调节：TRIM或ADJ
    对本公司产品中有TRIM或ADJ输出管脚的产品,可以通过电阻或电位器对输出电压进行一定范围内的调节。电位器的阻值一般选用5~10KW比较合适。一般微调范围为+10%。如图所示。
    方法：外接一个电位器，将电位器两端接在输出，调整端接在TRIM上，可以调整输出电压；如果电源有+S和-S端，电位器两端接在+S和-S上的效果要比直接接在输出端要好。

远传：+S，-S：
作用：当送电线路有损耗时，可以将+S，-S管脚，引到用电设备处，使其用电设备处达到额定输出电压。

此时，Vo1 不再稳压，而用电设备处稳压
注：线路损耗电压不得超过输出电压的10%。否则将造成永久性损坏。

遥控开/关：REM
模块的遥控开/关操作是通过REM 端进行控制的。其作用是在不断电的情况下关闭模块电源，使之停止工作
方法：用户需要此功能时，将REM 与输入负电压（即Vin-）短接, 模块无输出，要求VREM小于0.4V（见典型应用图）；不需要此功能时，将REM悬空或与输入正电压（即Vin+）短接，模块有输出，求VREM大于1V。

接电源壳：FG
作用：将FG管脚接到外壳上，有滤波的作用。

DC/DC模块电源30W-50W，MDY系列，典型型号

产品型号输入电压（VDC）输入电压范围（VDC) 输出电压（VDC）输出电流（mA）纹波与噪声(mVp-p) MDY30-XXS5 12、24、48、110 9-18V 18-36V 36-72V 72-144V 5.0 6.0 50 MDY30-XXS12 12.0 2.5 100 MDY30-XXS15 15.0 2 100 MDY30-XXS24 24.0 1.25 100 MDY30-XXS48 48.0 0.625 200 MDY50-XXS5 12、24、48、110 9-18V 18-36V 36-72V 72-144V 5.0 10.0 50 MDY50-XXS12 12.0 4.2 100 MDY50-XXS15 15.0 3.3 100 MDY50-XXS24 24.0 2.1 100 MDY50-XXS48 48.0 1.04 200

注：以上仅列出部分常规型号，可定制特殊规格产品。

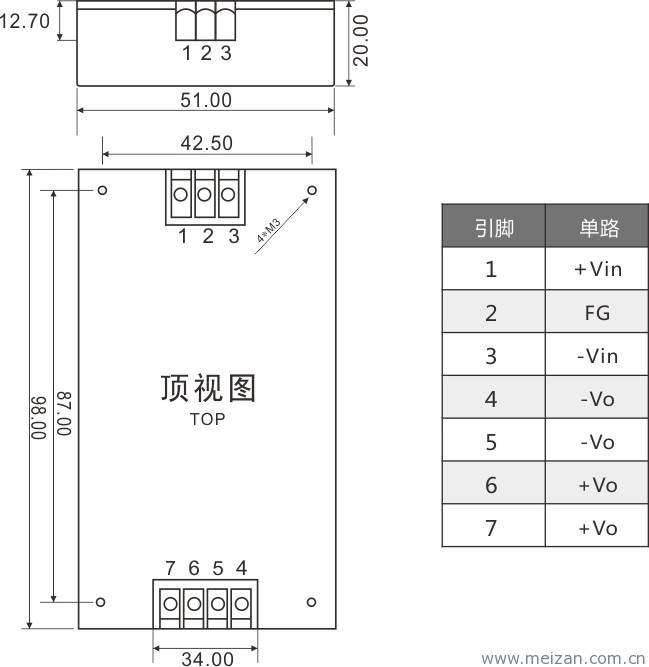

DC/DC模块电源30W-50W，MDY系列，电源尺寸图 98×51×20mm
