50W～120W 模块电源 DC-DC MDE系列

DC/DC模块电源50W-120W，MDE系列，尺寸116×65×21.5mmMDE系列顶面图 MDE系列底面图（通过底部散热孔散热，可贴机壳安装） MDE系列输入端 MDE系列输出端DC/DC模块电源50W-120W，MDE系列，产品特性·输入Ⅱ型滤波·高功率密度·2倍，4倍电压输入·高可靠性，长寿命设计·外型设计美观·输出电流：2-10A任选·输出电压：5-48V·电源功率：50-120W输入

全国热线

0571-88915820

在线咨询

产品参数

型号：: MDE50-120W

品牌：: 美赞电子

输入电压：: DC12V（9-18V）/18V（9-36V）/24V（18-36V）/48V（36-72V）/110V（72-144V）

输出电压：: 5V/12V/15V/24V/单路或双路

封装尺寸：: 输入Ⅱ型滤波;高功率密度;2倍或4倍电压输入;高可靠性,长寿命设计

电源模块性能：: 116*65*21.5mm

内容

DC/DC模块电源50W-120W，MDE系列，尺寸116×65×21.5mm

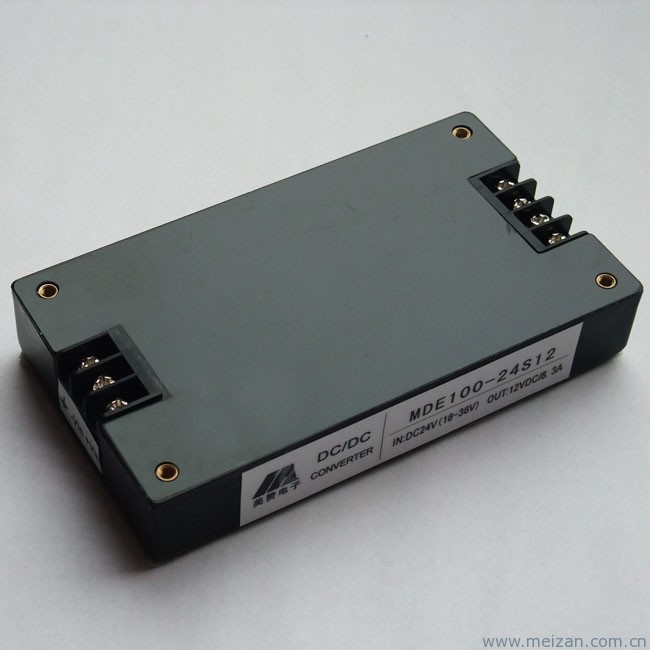

MDE系列顶面图 MDE系列底面图（通过底部散热孔散热，可贴机壳安装） MDE系列输入端 MDE系列输出端

DC/DC模块电源50W-120W，MDE系列，产品特性

·输入Ⅱ型滤波

·高功率密度

·2倍，4倍电压输入

·高可靠性，长寿命设计

·外型设计美观

·输出电流：2-10A任选

·输出电压：5-48V

·电源功率：50-120W

输入电压

输入电压范围VDC：12VDC(9-18V)、24VDC(18-36V)、48VDC(36-72V)、110V(72-144V)

选型说明

输出功率：指电源总输出功率，单路电源指单路的输出功率，多路输出指各路输出功率的和；

输出路数：S(单路)、D(双路)、T(三路)、Q(四路)、F(五路)、M(多路)

输出电压：如1.8V、3.3V、5V、12V、15V、24V、28V、48V、110V、220V

（1）、当输出为单路时，表示输出电压值；

（2）、当输出为双路时，如果为正负输出，表示正负输出电压值；

如果两路输出值不同，第一个电压值为第一路输出(Vo1)。

（3）、当输出为三路时，如果为正负，加上一正输出，第一项为正负电压值，第二项为正输出值；如果第三路输出不同，此处三项依次为三个电压值。

（4）、四路及以上输出的情问供与三路输出相同。

输助说明

J-军品K-宽范围S-装散热器T-铁壳网状L-裸板

NC-空脚REM-遥控端SENSE-远端传感TRIM-调整端AUX-辅助电容端Gr.-接地端Vin-输入端Vo-输出端

输出特性

电压精度 ±1%

电压调整率(主路) ±0.2%

输出电压调整范围±10%

负载调整率 ±0.4%

温度变化率 ±0.01%/℃

电流限制点 120%（Typ）

响应速度 400μS

一般特性

工作频率：160-200 KHz

隔离电阻：200 MΩ

MTBF：>500000 h

绝缘强度：输入-输出>1500 VDC

输入-外壳>1050 VDC

输出-外壳>1050 VDC

环境特性：工作壳温：工业级：-25℃～+85℃

　　　　　军Ⅰ级：-40℃～+85℃

军Ⅱ级：-55℃～+85℃

存储温度：工业级：-45℃～+105℃

军品级：-55℃～+105℃

DC/DC模块电源50W-120W，MDE系列，典型型号

产品型号输入电压(Vdc)输出电压(Vdc)输出电流(A)纹波（mv）效率（%）单路MDE50-12S05 12 (9~18) 5 10 50 83MDE75-12S12 12 6.25 120 83MDE75-12S15 15 5 150 83MDE75-24S5 24（18~36） 5 15 50 84MDE60-24S12 12 5 100 85MDE100-24S24 24 4.16 200 88MDE120-48S12 48（36~72） 12 10.4 120 85MDE100-48S24 24 4.16 200 83MDE100-48D48 48 2.08 400 86MDE50-18S24 18 (9~36) 24 2.08 200 80MDE50-18S12 12 4.29 100 82MDE150-110S24 110（72~144） 24 6.25 200 85

注：以上仅列出部分常规型号，可定制特殊规格产品。

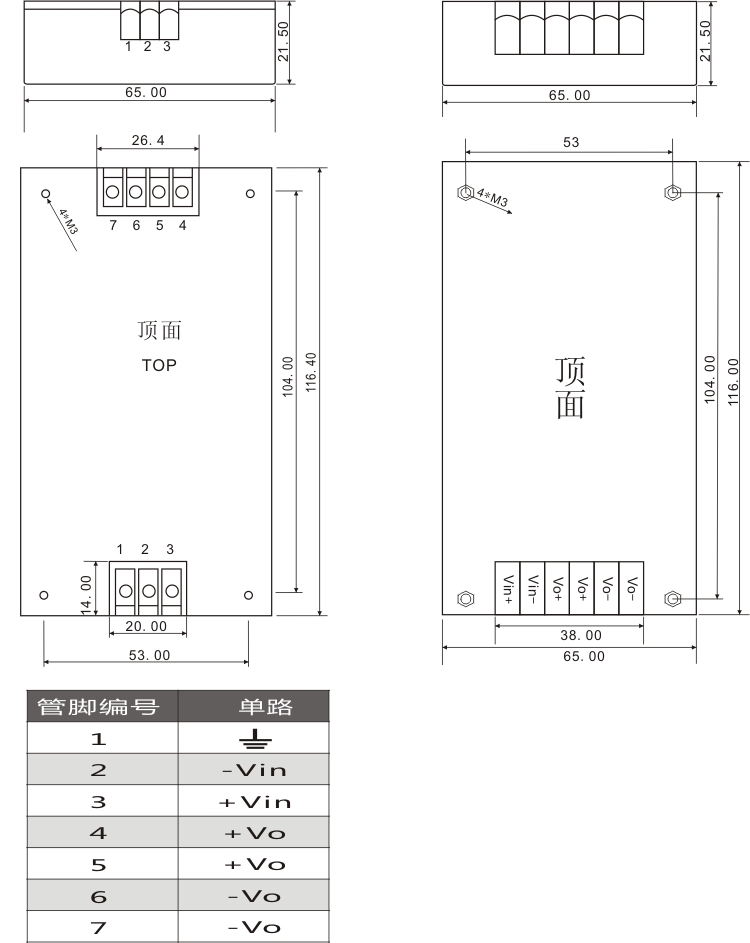

DC/DC模块电源50W-120W，MDE系列，电源尺寸图
