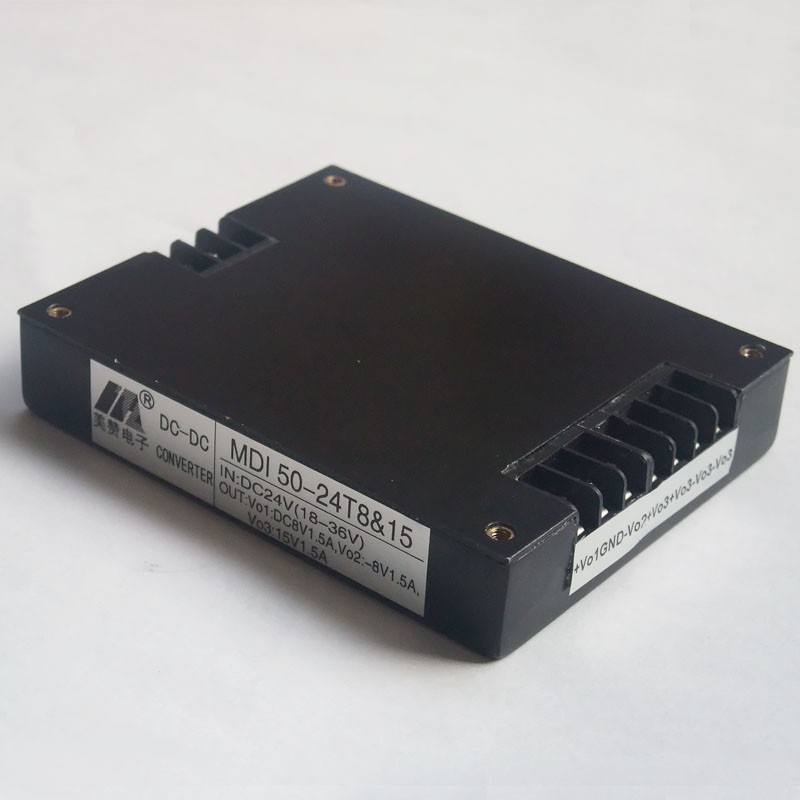

DC/DC模块电源50W-100W，MDI系列，双路或三路输出电源，尺寸100×80×18mmDC/DC模块电源50W-100W，MDI系列，产品特性·输入Ⅱ型滤波·大电流、大功率输出·高可靠性，长寿命设计·功率覆盖范围广，便于升级·满负荷效率可达90%·安装方便·输出电流：3-15A任选·输出电压：1.8-48V·电源功率：50-100W输入电压输入电压范围VDC：5VDC(4.5-9)、12V
| DC/DC模块电源50W-100W，MDI系列，双路或三路输出电源，尺寸100×80×18mm |
|
| DC/DC模块电源50W-100W，MDI系列，产品特性 |
·输入Ⅱ型滤波 ·大电流、大功率输出 ·高可靠性，长寿命设计 ·功率覆盖范围广，便于升级 ·满负荷效率可达90% ·安装方便 ·输出电流：3-15A任选 ·输出电压：1.8-48V ·电源功率：50-100W 输入电压 输入电压范围VDC：5VDC(4.5-9)、12VDC(9-18V)、18VDC(9-36V)、24VDC(18-36V)、36VDC(18-72V)、48VDC(36-72V)、110V(72-144V) 选型说明 输出功率：指电源总输出功率，单路电源指单路的输出功率，多路输出指各路输出功率的和； 输出路数：S(单路)、D(双路)、T(三路)、Q(四路)、F(五路)、M(多路) 输出电压：如1.8V、3.3V、5V、12V、15V、24V、28V、48V、110V、220V （1）、当输出为单路时，表示输出电压值； （2）、当输出为双路时，如果为正负输出，表示正负输出电压值； 如果两路输出值不同，第一个电压值为第一路输出(Vo1)。 （3）、当输出为三路时，如果为正负，加上一正输出，第一项为正负电压值，第二项为正输出值；如果第三路输出不同，此处三项依次为三个电压值。 （4）、四路及以上输出的情问供与三路输出相同。 输助说明 J-军品K-宽范围S-装散热器T-铁壳网状L-裸板 NC-空脚REM-遥控端SENSE-远端传感TRIM-调整端AUX-辅助电容端Gr.-接地端Vin-输入端Vo-输出端 输出特性 电压精度 ±1% 电压调整率(主路) ±0.2% 输出电压调整范围±10% 负载调整率 ±0.4% 温度变化率 ±0.01%/℃ 电流限制点 120%（Typ） 响应速度 400μS 一般特性 工作频率：160-200 KHz 隔离电阻：200 MΩ MTBF：>500000 h 绝缘强度：输入-输出>1500 VDC 输入-外壳>1050 VDC 输出-外壳>1050 VDC 环境特性：工作壳温：工业级：-25℃～+85℃ 军Ⅰ级：-40℃～+85℃ 军Ⅱ级：-55℃～+85℃ 存储温度：工业级：-45℃～+105℃ 军品级：-55℃～+105℃ |
| DC/DC模块电源50W-100W，MDI系列，典型型号 |
| 产品型号 输入电压(Vdc) 输出电压(Vdc) 输出电流(A) 纹波（mv） 效率（%） 双 路 MDI75-12D05&12 12 (9~18) 05/12 05/4 50/100 83 MDI85-12D12&24 12/24 3/2 100/200 85 MDI100-24D05&12 24 （18~36） 5/12 08/05 50/100 88 MDI100-24D12&24 12/24 05/02 100/200 89 MDI100-48D05&12 48 （36~72） 05/12 08/05 50/100 89 MDI100-48D12&24 12/24 05/02 100/200 89 三 路 MDI125-24T12&05 24 (18~36) ±12/05 ±03/10 100/150/50 82 MDI120-24T15&05 ±15/05 ±03/08 150/200/50 83 MDI125-48T12&05 48 （36~72） ±12/05 ±3/10 100/150/50 89 MDI80-48T24&05 ±24/05 ±01/06 200/300/50 89注：以上仅列出部分常规型号，可定制特殊规格产品。 |
| DC/DC模块电源50W-100W，MDI系列，电源尺寸图：100×80×18mm |

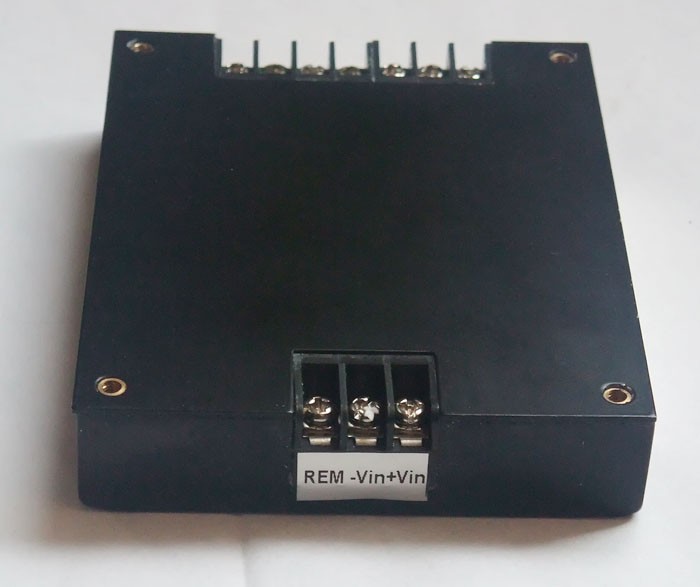

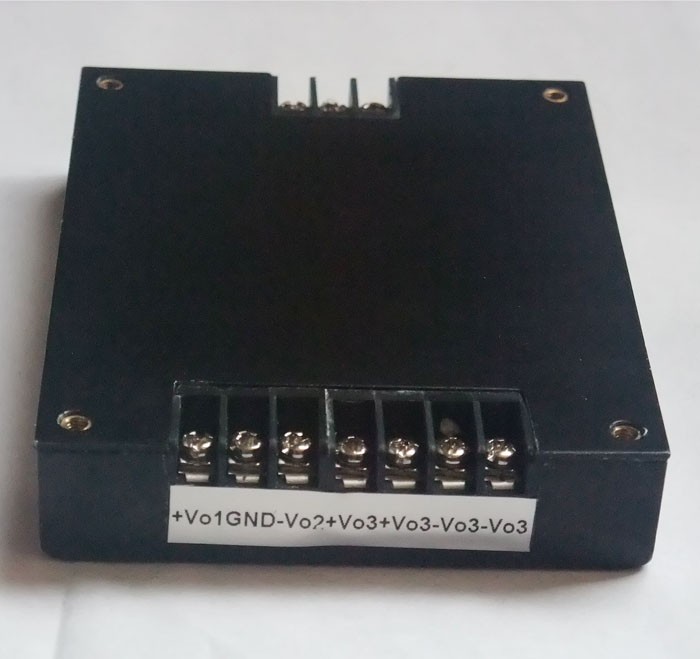

| DC/DC模块电源50W-100W，MDI系列， 电源尺寸图（两端出线）引脚PIN双路DOU 三路TRIP1REMREM2-Vin-Vin3+Vin+Vin4+Vo2+Vo25-Vo2GND6NC-Vo27+Vo1+Vo18+Vo1+Vo19-Vo1-Vo110-Vo1-Vo1 |
