DC/DC模块电源100W-200W，MDF系列，部分产品图片【尺寸139*88*26mm】MDF系列，尺寸图1 MDF型号尺寸图1，输入端 MDF型号尺寸图1，输出端MDF系列，尺寸图2 MDF型号尺寸图2，输入端 MDF型号尺寸图2，输出端DC/DC模块电源100W-200W，MDF系列，产品特性·输入Ⅱ型滤波·满负荷可达91%·高可靠性，长寿命设计·自然冷却，可附加散热器·快速动态响应·输出

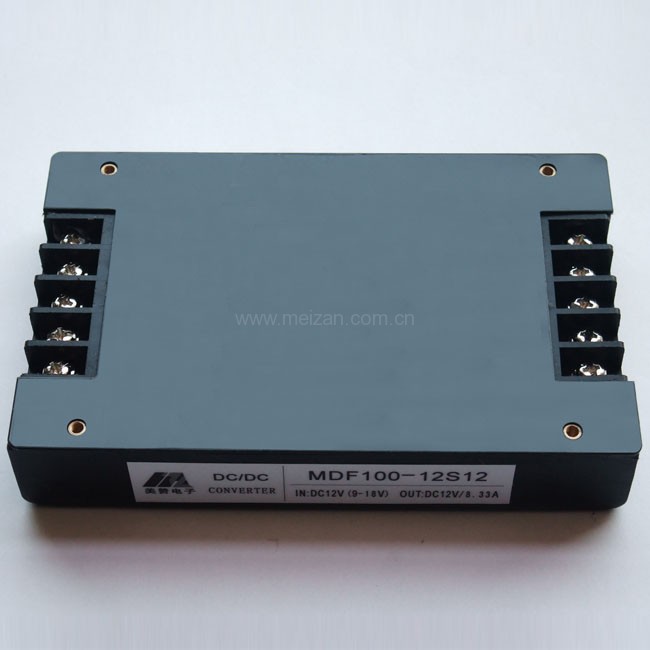

| DC/DC模块电源100W-200W，MDF系列，部分产品图片【尺寸139*88*26mm】 |
MDF系列，尺寸图1 MDF型号尺寸图1，输入端 MDF型号尺寸图1，输出端MDF系列，尺寸图2 MDF型号尺寸图2，输入端 MDF型号尺寸图2，输出端 |
| DC/DC模块电源100W-200W，MDF系列，产品特性 |
·输入Ⅱ型滤波 ·满负荷可达91% ·高可靠性，长寿命设计 ·自然冷却，可附加散热器 ·快速动态响应 ·输出电流：2-30A任选 ·输出电压：5-48V ·电源功率：100-200W 输入电压 输入电压范围VDC：12VDC(9-18V)、24VDC(18-36V)、48VDC(36-72V)、110V(72-144V) 选型说明 输出功率：指电源总输出功率，单路电源指单路的输出功率，多路输出指各路输出功率的和； 输出路数：S(单路)、D(双路)、T(三路)、Q(四路)、F(五路)、M(多路) 输出电压：如1.8V、3.3V、5V、12V、15V、24V、28V、48V、110V、220V （1）、当输出为单路时，表示输出电压值； （2）、当输出为双路时，如果为正负输出，表示正负输出电压值； 如果两路输出值不同，第一个电压值为第一路输出(Vo1)。 （3）、当输出为三路时，如果为正负，加上一正输出，第一项为正负电压值，第二项为正输出值；如果第三路输出不同，此处三项依次为三个电压值。 （4）、四路及以上输出的情问供与三路输出相同。 输助说明 J-军品K-宽范围S-装散热器T-铁壳网状L-裸板 NC-空脚REM-遥控端SENSE-远端传感TRIM-调整端AUX-辅助电容端Gr.-接地端Vin-输入端Vo-输出端 输出特性 电压精度 ±1% 电压调整率(主路) ±0.2% 输出电压调整范围±10% 负载调整率 ±0.4% 温度变化率 ±0.01%/℃ 电流限制点 120%（Typ） 响应速度 400μS 一般特性 工作频率：160-200 KHz 隔离电阻：200 MΩ MTBF：>500000 h 绝缘强度：输入-输出>1500 VDC 输入-外壳>1050 VDC 输出-外壳>1050 VDC 环境特性：工作壳温：工业级：-25℃～+85℃ 军Ⅰ级：-40℃～+85℃ 军Ⅱ级：-55℃～+85℃ 存储温度：工业级：-45℃～+105℃ 军品级：-55℃～+105℃ |
| DC/DC模块电源100W-200W，MDF系列，典型型号 |
| 产品型号 Models输入电压(Vdc) Input voltage range输出电压(Vdc) Output voltage输出电流(A) Output current纹波（mv） Ripple and noise效率（%） Efficiency 单 路 MDF100-12S05 12(9~18) 5 20 50 82 MDF150-12S12 12 12.5 120 82 MDF200-12S13.8 13.8 14.5 120 82 MDF100-24S05 24（18~36） 5 20 50 85 MDF150-24S12 12 12.5 120 82 MDF200-24S15 15 13.3 150 83 MDF200-24S24 24 8.3A 200 85 MDF100-48S05 48（36~72） 5 20 50 85 MDF150-48S12 12 12.5 120 86 MDF150-48S48 48 3.1 200 88 MDF150-110S24 110（72~144） 24 6.25 200 85 双 路 MDF50-12D05 12(9~18) 5/5 5/5 50/50 82 MDF100-12D0512 5/12 15/2.1 50/120 83 MDF150-12D13.8 13.8/13.8 5.43/5.43 120/120 82 MDF75-24D12 24 （18~36） 12/12 3.13/3.13 120/120 83 MDF120-24D2412 24/12 3/4 200/120 85 MDF200-24D15 15/15 6.67/6.67 150/150 87 MDF100-48D0512 48（36~72） 5/12 15/2 50/120 88 MDF150-48D13.8 13.8/13.8 5.43/5.43 120/120 85 MDF200-48D24 24/24 4.17/4.17 200/200 91 注：以上仅列出部分常规型号，可定制特殊规格产品。 |
| DC/DC模块电源100W-200W，MDF系列，电源尺寸图（图一） |
| 管脚编号单路双路1-Vin-Vin2-Vin- Vin3+Vin+Vin4+Vin+Vin5REMREM6TRIMNC7+Vo-Vo18+Vo+Vo19-Vo-Vo210-Vo+Vo2 |
| DC/DC模块电源100W-200W，MDF系列，电源尺寸图（图二） |
| 管脚编号单路1Gr.2-Vin3+Vin4+Vo5-Vo6+Vo7-Vo |
