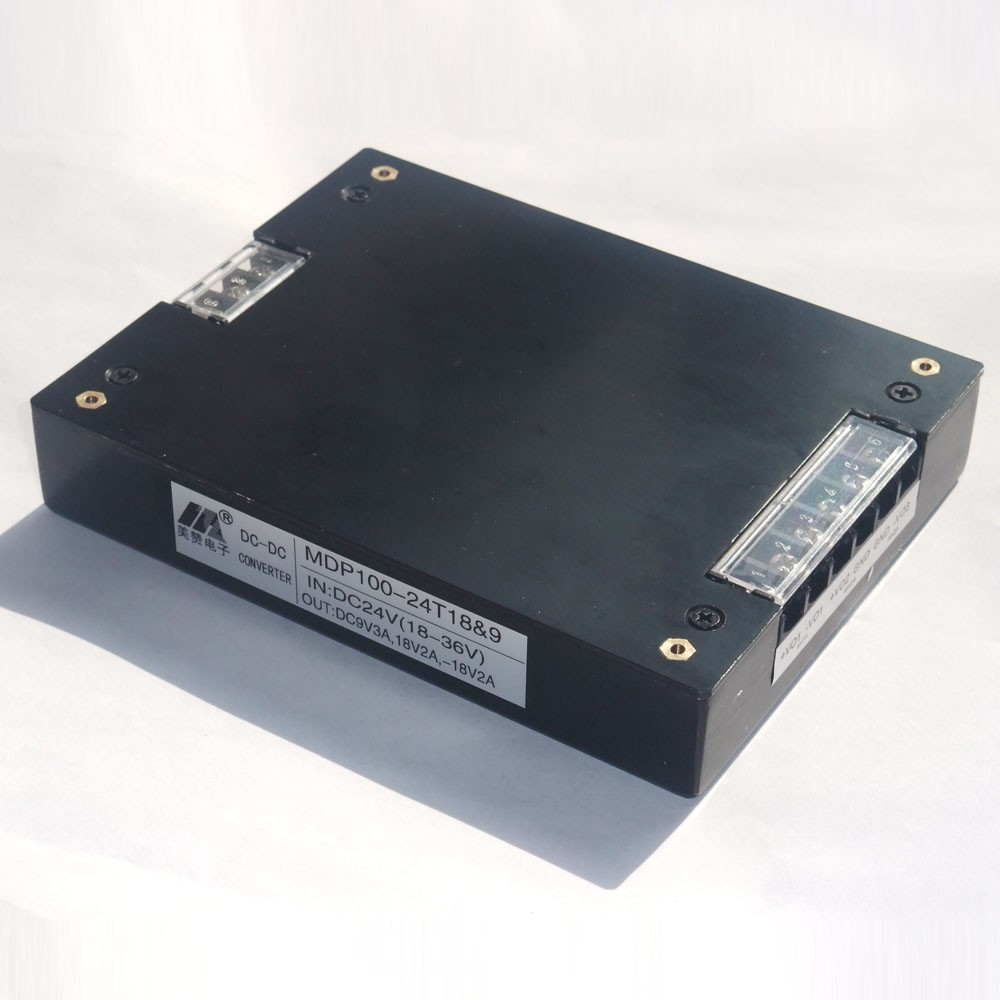

DC/DC模块电源100W-200W，MDP系列（电源尺寸150×115×27mm）DC/DC模块电源100W-200W，MDP系列，产品特性·输入Ⅱ型滤波·2倍，4倍电压输入·恒流输出特性·输出短路保护·安装方便，单端出线·最佳壳体连接方式·输出电流：3-30A任选·输出电压：5-48V·电源功率：100-200W输入电压输入电压范围VDC：12VDC(9-18V)、24VDC(18-36V)、
| DC/DC模块电源100W-200W，MDP系列（电源尺寸150×115×27mm） |
|
| DC/DC模块电源100W-200W，MDP系列，产品特性 |
·输入Ⅱ型滤波 ·2倍，4倍电压输入 ·恒流输出特性 ·输出短路保护 ·安装方便，单端出线 ·最佳壳体连接方式 ·输出电流：3-30A任选 ·输出电压：5-48V ·电源功率：100-200W 输入电压 输入电压范围VDC：12VDC(9-18V)、24VDC(18-36V)、48VDC(36-72V)、110V(72-144V) 选型说明 输出功率：指电源总输出功率，单路电源指单路的输出功率，多路输出指各路输出功率的和； 输出路数：S(单路)、D(双路)、T(三路)、Q(四路)、F(五路)、M(多路) 输出电压：如1.8V、3.3V、5V、12V、15V、24V、28V、48V、110V、220V （1）、当输出为单路时，表示输出电压值； （2）、当输出为双路时，如果为正负输出，表示正负输出电压值； 如果两路输出值不同，第一个电压值为第一路输出(Vo1)。 （3）、当输出为三路时，如果为正负，加上一正输出，第一项为正负电压值，第二项为正输出值；如果第三路输出不同，此处三项依次为三个电压值。 （4）、四路及以上输出的情问供与三路输出相同。 输助说明 J-军品K-宽范围S-装散热器T-铁壳网状L-裸板 NC-空脚REM-遥控端SENSE-远端传感TRIM-调整端AUX-辅助电容端Gr.-接地端Vin-输入端Vo-输出端 输出特性 电压精度 ±1% 电压调整率(主路) ±0.2% 输出电压调整范围±10% 负载调整率 ±0.4% 温度变化率 ±0.01%/℃ 电流限制点 120%（Typ） 响应速度 400μS 一般特性 工作频率：160-200 KHz 隔离电阻：200 MΩ MTBF：>500000 h 绝缘强度：输入-输出>1500 VDC 输入-外壳>1050 VDC 输出-外壳>1050 VDC 环境特性：工作壳温：工业级：-25℃～+85℃ 军Ⅰ级：-40℃～+85℃ 军Ⅱ级：-55℃～+85℃ 存储温度：工业级：-45℃～+105℃ 军品级：-55℃～+105℃ |
| DC/DC模块电源100W-300W，MDG系列，典型型号 |
| 产品型号 Models 输入电压(Vdc) Input voltage range 输出电压(Vdc) Output voltage 输出电流(A) Output current 纹波（mv） Ripple and noise 效率（%） Efficiency 双 路 MDP100-24D12&12 24 （18~36） 12/12 4.17/4.17 120/120 86 MDP100-24D15&15 15/15 3.33/3.33 150/150 86 MDP150-24D5&12 5/12 10/8.3 50/120 85 MDP200-48D12&24 48 （36~72） 12/24 12/24 12/24 86 MDP200-48D24&48 24/48 4.17/2.08 4.17/2.08 87MDP200-48D12&48 12/48 8.3/2.08 120/300 86 MDP200-110D12&24 110 （70~140） 12/24 12/24 12/24 86MDP200-110D24&4824/484.17/2.084.17/2.0887 MDP200-110D12&48 12/48 8.3/2.08 120/300 86 三 路 MDP100-24T12&5 24 （18~36） 5V/±12V 6A/±2.92A 50/120/120 85 MDP150-24T5&12 12V/±5V 5A/±9A 120/50/50 85 MDP100-48T12&5 48 （36~72） 5V/±12V 6A/±2.92A 50/120/120 85 MDP150-48T5&12 12V/±5V 5A/±9A 120/50/50 85 注：以上仅列出部分常规型号，可定制特殊规格产品。 |
| DC/DC模块电源100W-200W，MDP系列，电源尺寸图：150×115×27mm |

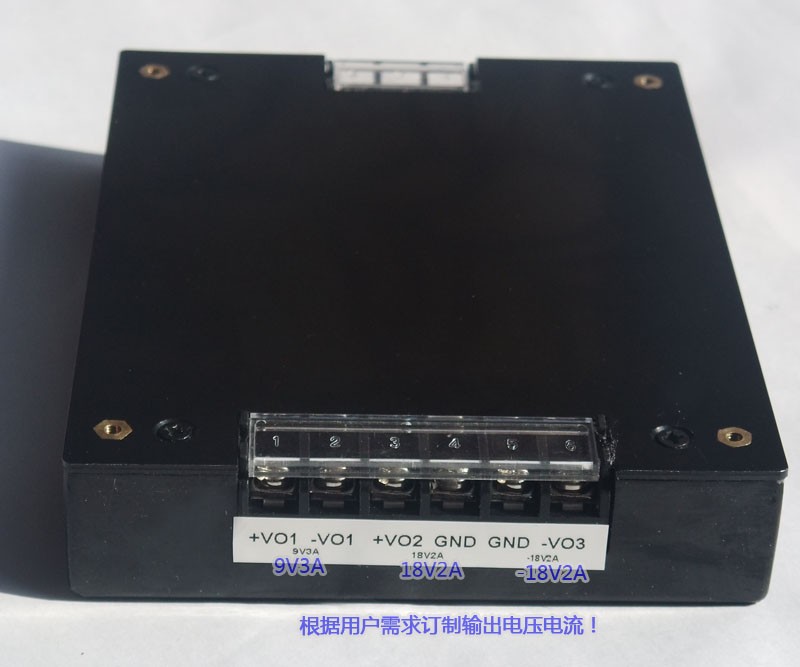

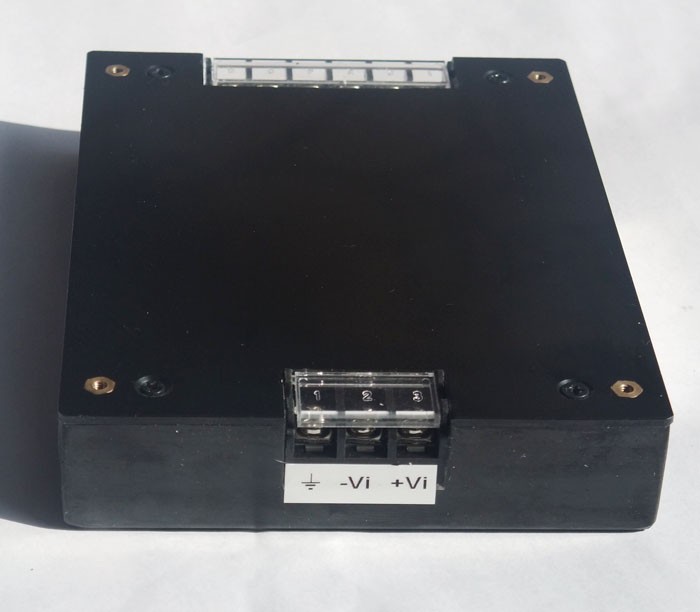

| 引脚PIN双路DOU 三路TRIP1Gr.Gr.2-Vin-Vin3+Vin+Vin4-Vo2-Vo25+Vo2+Vo26TRIM2-Vo37TRIM1+Vo38-Vo1-Vo19+Vo1+Vo1 |
