DC/DC模块电源100W-300W，MDJ系列，部分产品图片（尺寸196×162×60mm）DC/DC模块电源100W-300W，MDJ系列，产品特性·输入电压范围宽·高可靠性，长寿命设计·输入欠压保护·功率覆盖范围广，便于升级·满负荷效率可达92%·高压输入，大功率输出·输出电流：5-30A任选·输出电压：5-48V·电源功率：100-300W输入电压输入电压范围：12VDC(9-18V)、2

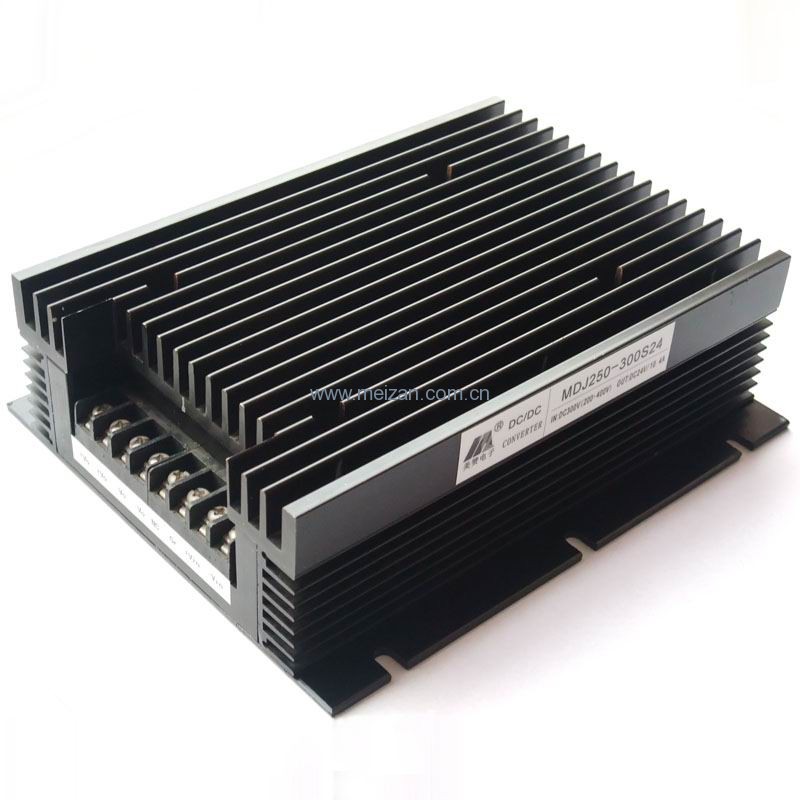

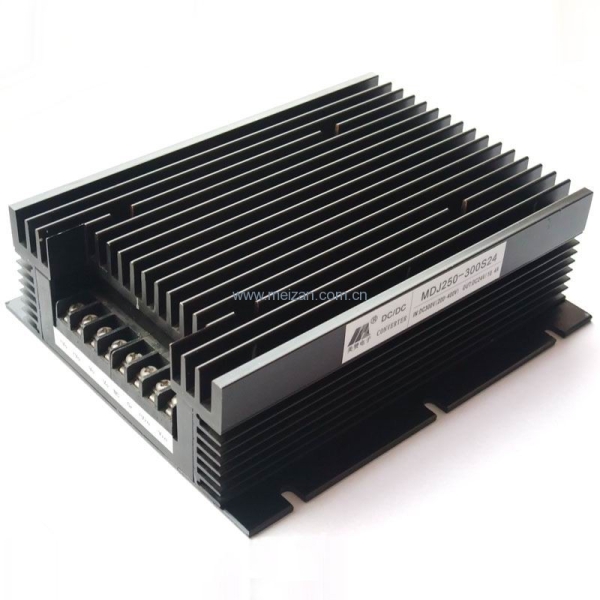

| DC/DC模块电源100W-300W，MDJ系列，部分产品图片（尺寸196×162×60mm） |
 |
| DC/DC模块电源100W-300W，MDJ系列，产品特性 |
·输入电压范围宽 ·高可靠性，长寿命设计 ·输入欠压保护 ·功率覆盖范围广，便于升级 ·满负荷效率可达92% ·高压输入，大功率输出 ·输出电流：5-30A任选 ·输出电压：5-48V ·电源功率：100-300W 输入电压 输入电压范围：12VDC(9-18V)、24VDC(18-36V)、48VDC(36-72V)、110V(72-144V)、300V(200-400V)、600V(400-800V) 选型说明 输出功率：指电源总输出功率，单路电源指单路的输出功率，多路输出指各路输出功率的和； 输出路数：S(单路)、D(双路)、T(三路)、Q(四路)、F(五路)、M(多路) 输出电压：如1.8V、3.3V、5V、12V、15V、24V、28V、48V、110V、220V （1）、当输出为单路时，表示输出电压值； （2）、当输出为双路时，如果为正负输出，表示正负输出电压值； 如果两路输出值不同，第一个电压值为第一路输出(Vo1)。 （3）、当输出为三路时，如果为正负，加上一正输出，第一项为正负电压值，第二项为正输出值；如果第三路输出不同，此处三项依次为三个电压值。 （4）、四路及以上输出的情问供与三路输出相同。 输助说明 J-军品K-宽范围S-装散热器T-铁壳网状L-裸板 NC-空脚REM-遥控端SENSE-远端传感TRIM-调整端AUX-辅助电容端Gr.-接地端Vin-输入端Vo-输出端 输出特性 电压精度 ±1% 电压调整率(主路) ±0.2% 输出电压调整范围±10% 负载调整率 ±0.4% 温度变化率 ±0.01%/℃ 电流限制点 120%（Typ） 响应速度 400μS 一般特性 工作频率：160-200 KHz 隔离电阻：200 MΩ MTBF：>500000 h 绝缘强度：输入-输出>1500 VDC 输入-外壳>1050 VDC 输出-外壳>1050 VDC 环境特性：工作壳温：工业级：-25℃～+85℃ 军Ⅰ级：-40℃～+85℃ 军Ⅱ级：-55℃～+85℃ 存储温度：工业级：-45℃～+105℃ 军品级：-55℃～+105℃ |
| DC/DC模块电源100W-300W，MDJ系列，典型型号 |
| 产品型号 Models 输入电压(Vdc) Input voltage range 输出电压(Vdc) Output voltage 输出电流(A) Output current 纹波（mv） Ripple and noise 效率（%） Efficiency 单路 MDJ100-110S05 110 （70~140） 5 20 50 88 MDJ250-110S12 12 20.8 100 89 MDJ250-110S24 24 10.41 200 89 MDJ300-110S48 48 6.25 400 91 MDJ100-300S05 300 (200-400) 5 20 50 87 MDJ150-300S12 12 12.5 100 89 MDJ250-300S24 24 10.41 200 90 MDJ300-300S48 48 6.25 400 91 MDJ100-600S05 600 (400-800) 5 20 50 88 MDJ150-600S12 12 12.5 100 90 MDJ300-600S24 24 12.5 200 91 MDJ300-600S48 48 6.25 400 91 注：以上仅列出部分常规型号，可定制特殊规格产品。 |
| DC/DC模块电源100W-300W，MDJ系列，电源尺寸图 |
| 引脚PIN单路SING1+Vo2+Vo3-Vo4-Vo5NC6Gr.7+Vin8- Vin |
