DC/DC模块电源300W-500W图片,MDK系列，产品图片（电源尺寸200×148×59mm）DC/DC模块电源300W-500W图片,MDK系列，产品特性·输入Ⅱ型滤波·2倍电压输入·恒流输出特性·输出短路保护·安装方便，单端出线·最佳壳体连接方式·高可靠性，长寿命设计·输出电流：5-40A任选·输出电压：5-48V·电源功率：300W-500W输入电压输入电压范围VDC：24VDC(18-

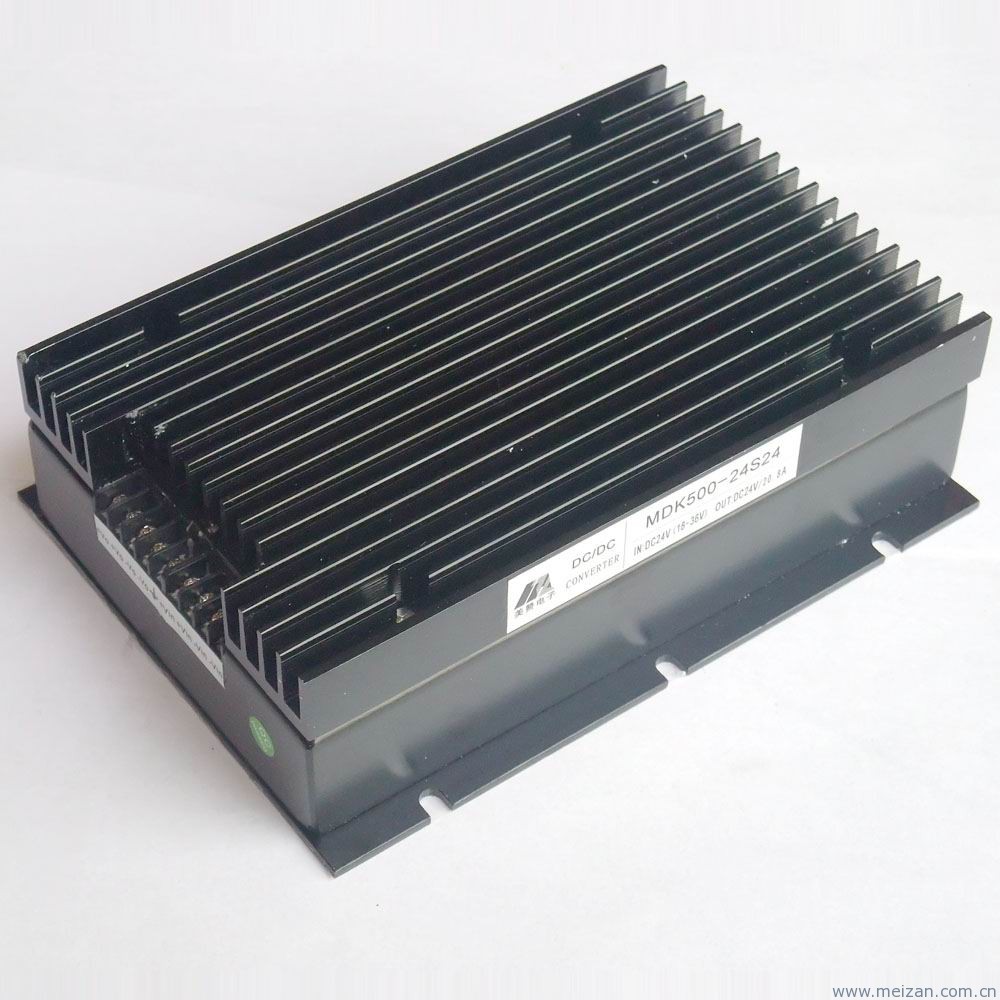

| DC/DC模块电源300W-500W图片,MDK系列，产品图片（电源尺寸200×148×59mm） |
 |
| DC/DC模块电源300W-500W图片,MDK系列，产品特性 |
·输入Ⅱ型滤波 ·2倍电压输入 ·恒流输出特性 ·输出短路保护 ·安装方便，单端出线 ·最佳壳体连接方式 ·高可靠性，长寿命设计 ·输出电流：5-40A任选 ·输出电压：5-48V ·电源功率：300W-500W 输入电压 输入电压范围VDC：24VDC(18-36V)、48VDC(36-72V)、110V(72-144V)、300V(200-400V)、600V(400-800V) 选型说明 输出功率：指电源总输出功率，单路电源指单路的输出功率，多路输出指各路输出功率的和； 输出路数：S(单路)、D(双路)、T(三路)、Q(四路)、F(五路)、M(多路) 输出电压：如1.8V、3.3V、5V、12V、15V、24V、28V、48V、110V、220V （1）、当输出为单路时，表示输出电压值； （2）、当输出为双路时，如果为正负输出，表示正负输出电压值； 如果两路输出值不同，第一个电压值为第一路输出(Vo1)。 （3）、当输出为三路时，如果为正负，加上一正输出，第一项为正负电压值，第二项为正输出值；如果第三路输出不同，此处三项依次为三个电压值。 （4）、四路及以上输出的情问供与三路输出相同。 输助说明 J-军品K-宽范围S-装散热器T-铁壳网状L-裸板 NC-空脚REM-遥控端SENSE-远端传感TRIM-调整端AUX-辅助电容端Gr.-接地端Vin-输入端Vo-输出端 输出特性 电压精度 ±1% 电压调整率(主路) ±0.2% 输出电压调整范围±10% 负载调整率 ±0.4% 温度变化率 ±0.01%/℃ 电流限制点 120%（Typ） 响应速度 400μS 一般特性 工作频率：160-200 KHz 隔离电阻：200 MΩ MTBF：>500000 h 绝缘强度：输入-输出>1500 VDC 输入-外壳>1050 VDC 输出-外壳>1050 VDC 环境特性：工作壳温：工业级：-25℃～+85℃ 军Ⅰ级：-40℃～+85℃ 军Ⅱ级：-55℃～+85℃ 存储温度：工业级：-45℃～+105℃ 军品级：-55℃～+105℃ |
| DC/DC模块电源300W-500W图片,MDK系列，典型型号 |
| 产品型号 Models 输入电压(Vdc) Input voltage range 输出电压(Vdc) Output voltage 输出电流(A) Output current 纹波（mv） Ripple and noise 效率（%） Efficiency 单 路 MDK360-24S12 24 （18~36） 12 30 100 85 MDK500-24S24 24 20.8 200 86 MDK560-24S28 28 20 200 88 MDK500-24S48 48 10.41 400 89 MDK400-48S12 48 （36~72） 12 33 100 85 MDK500-48S24 24 20.8 200 89 MDK500-48S48 48 10.41 400 89 MDK300-110S12 110 （70~140） 12 25 100 85 MDK400-110S12 12 33.3 100 85 MDK500-110S24 24 20.8 200 85 MDK500-110S48 48 10.41 400 89 MDK400-300S12 300 (200-400) 12 33.3 100 86 MDK500-300S24 24 20.8 200 89 MDK500-300S48 48 10.41 400 90 MDK400-600S12 600 (400-800) 12 33 100 86 MDK500-600S24 24 20.8 200 89 MDK500-600S48 48 10.41 400 91注：以上仅列出部分常规型号，可定制特殊规格产品。 |
| DC/DC模块电源300W-500W图片,MDK系列，电源尺寸图 |
| 管脚编号单路1+Vo2+Vo3-Vo4-Vo5Gr.6+Vin7+Vin8-Vin 9-Vin |
