MDQ 800W- 1000W

产品特性· 输入浪涌电流抑制电路（Surge suppress circuit of input）·输出电压精度(Voltage Accuracy) ±1%·电压调整率（Lineregulation）±1% ·负载调整率（Load regulation）±1% ·纹波噪声（Ripple&Noise,20MHz bandwidth）±1%Vout 20MHZ示波器·电流限制点（Cur

全国热线

0571-88915820

在线咨询

产品参数

型号：: MDQ 500W -1000W

品牌：: 美赞电子

输入电压：: 12V/24V/48V/110V/300V/600V

输出电压：: DC12V/24V/48V

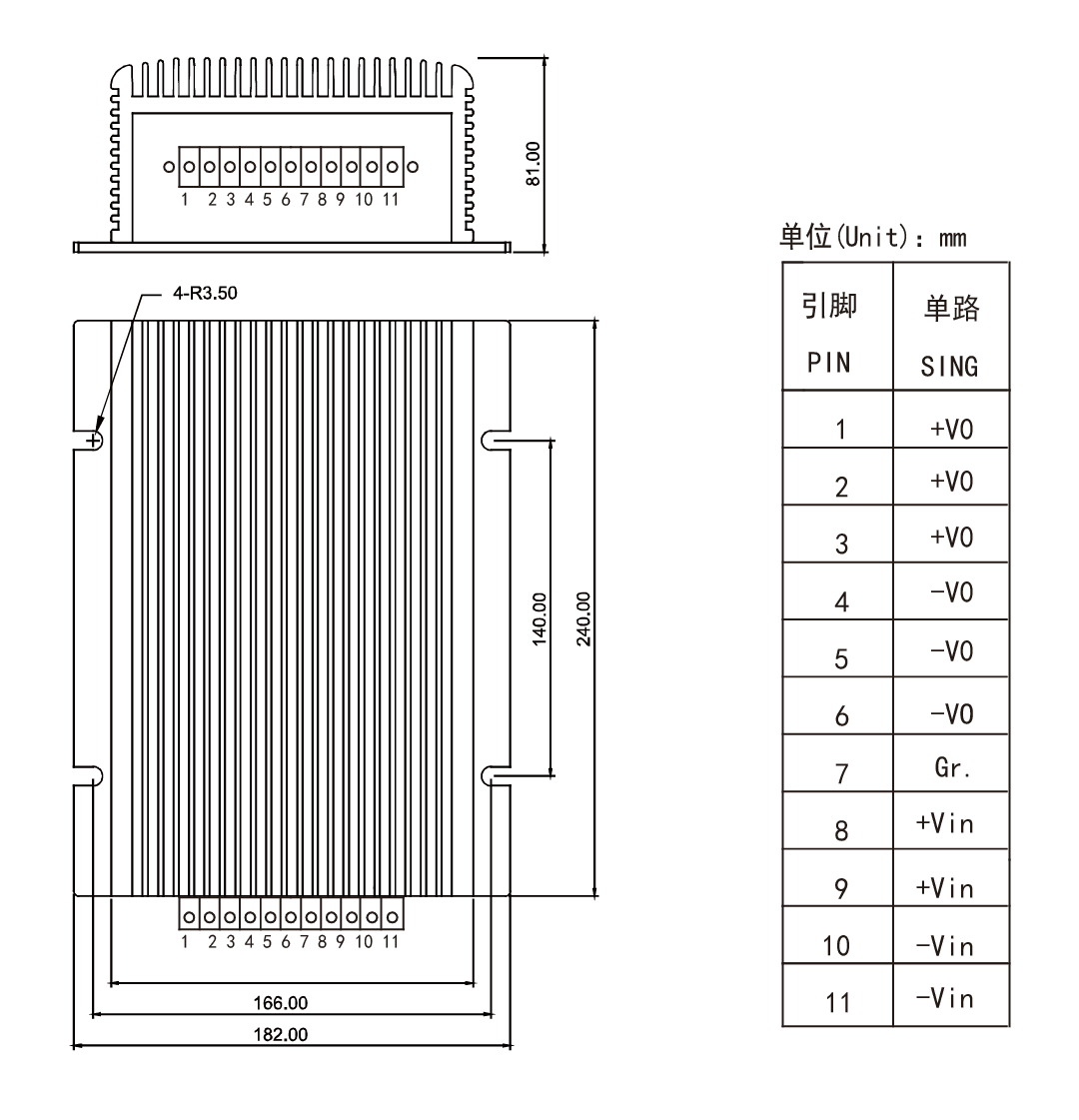

电源模块性能：: 240*182*81mm

内容

产品特性

· 输入浪涌电流抑制电路（Surge suppress circuit of input）

·输出电压精度(Voltage Accuracy) ±1%

·电压调整率（Line regulation） ±1%

·负载调整率（Load regulation） ±1%

·纹波噪声（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波器

·电流限制点（Current Limit）： 110%(Typ)

·隔离电阻（Isolation Resistance） 200MΩ

·隔离电压（Isolation Voltage）:输入/输出（Input/Output）＞1500VDC

输入/外壳（Input/case）＞1050VDC

输出/外壳（Output/Case）＞500VDC

·湿度（Relative humidity）:Non-condensing 0% to 95%RH(无结露)

·温度系数（Temperature Coefficient） ±0.01%/°C

·响应速度（Transient Response）: 500 μS

·工作频率（Switching Frequency） 160-200KHz

·平均无故障工作时间（MTBF） 2X10P5PHrs

·环境特性（Environmental Characteristics）

工作壳温（Case Temperature）工业品（Industry）-25- +85℃

军I（Military I）-40- +85℃

军II（Military II）-55- +85℃

储存温度（Storage Temperature）工业品（Industry）-45- +105℃

军品（Military）-55- +105

产品型号：

产品型号 Models	输入电压(Vac) Input voltage range	输出电压(Vdc) Output voltage	输出电流(A) Output current	纹波（mv） Ripple and noise	效率（%） Efficiency
MDQ1000-24S24	24(18-36)	24V	41.7	240	87
MDQ1000-48S24	48(36-72)	24V	41.7	240	87
MDQ1000-48S48	48(36-72)	48V	20.8	400	87
MDQ1000-110S24	110(70-140)	24V	41.7	240	87
MDQ1000-110S48	110(70-140)	48V	20.8	400	87
MDQ1000-300S24	300(200-400)	24VDC	41.7	240	87
