12V/24V全智能充电电源/充电机主要特点

1、所有的电子元器件及IGBT功率开关管均采用进口器件,充电机的原理设计优化合理，生产工艺严格完善，电路板经过三防处理，保证机器的可靠性和稳定性。

2、严格按照蓄电池充电特性曲线进行充电，设计的充电模式是“恒流→（均充稳压值）定压减流→（自动判别转为）涓流浮充”，具有充电速度快、充电还原效率高、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点。

3、充电电流可在(6～30)A范围内分档选定,且不受输入交流电压变化的影响,在恒流充电期间电流维持不变,无需人为再调整。

4、12V/24V两挡电压自动转换，只要将12V或24V蓄电池接入充电机的输出端，充电机自适应调整自己的输出电压，无需人工选择，避免操作失误。

5、设有交流输入、过流,输出短路及电池极性反接保护，该功能采用电磁式空气开关及电子保护，反应速度快、寿命长。机内还设有智能温控风扇散热和过热自动关机保护功能，确保用户放心安全使用。

6、设有蓄电池容量显示,电池容量一目了然。

7、可用作汽车或发电机等设备的辅助启动电源。

12V/24V全智能充电电源/充电机技术性能

※环境条件

工作温度：(-20～50)℃。

贮存温度：(-40～70)℃。

相对湿度：90%(40±2℃)。

大气压力：(70～106)kPa。

※外形尺寸：300×68×210(mm)。

※整机重量：4.3kg。

※交流输入电压：(160～265)V；

※频率：50Hz±10%。

※充电电流6A、8A、10A、12A、14A、16A、18A、20A、23A、26A、30A共11挡电流选择;

※充电程式：恒流→均充减流→涓流浮充;

※均充电压：15.5V/31V(开启电池);14.5V/29V(全密封免维护电池);用户购买时请注明;

※浮充电压：13.5V/27V;

※效率：≥86％。

※功率因数：≥0.85。

※绝缘强度：输入对外壳和对输出≥AC1500V；输出对外壳≥AC500V。

※平均无故障时间(MTBF)：≥50000h。

※过热关机温度阈值：(80～85)℃。

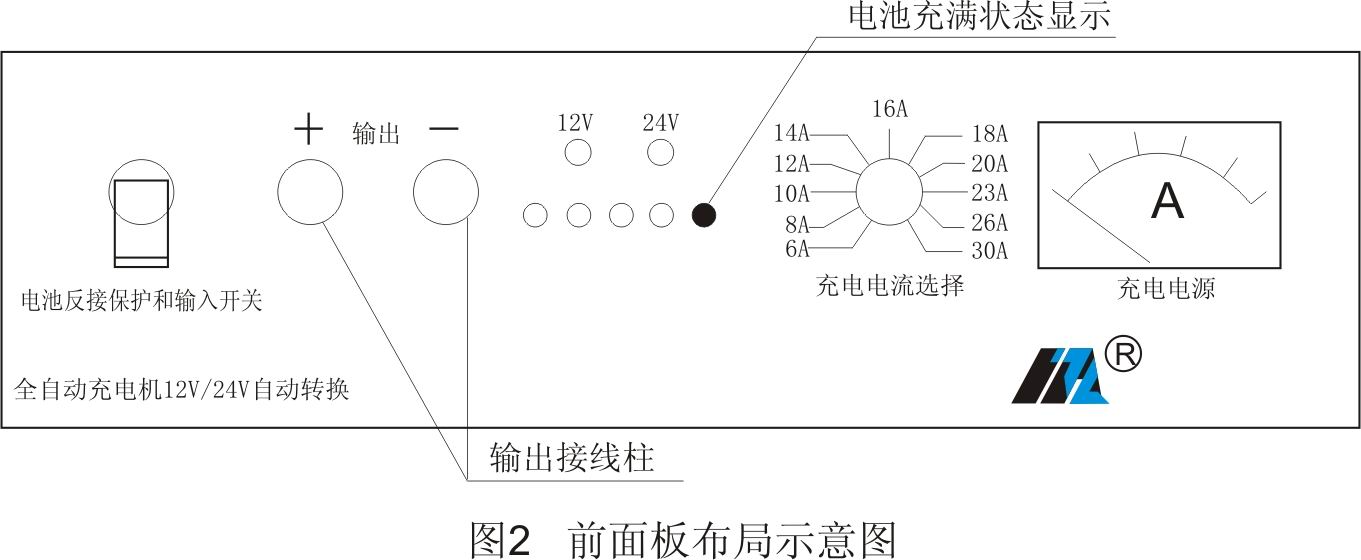

12V/24V全智能充电电源/充电机快速充电原理及前面板简介

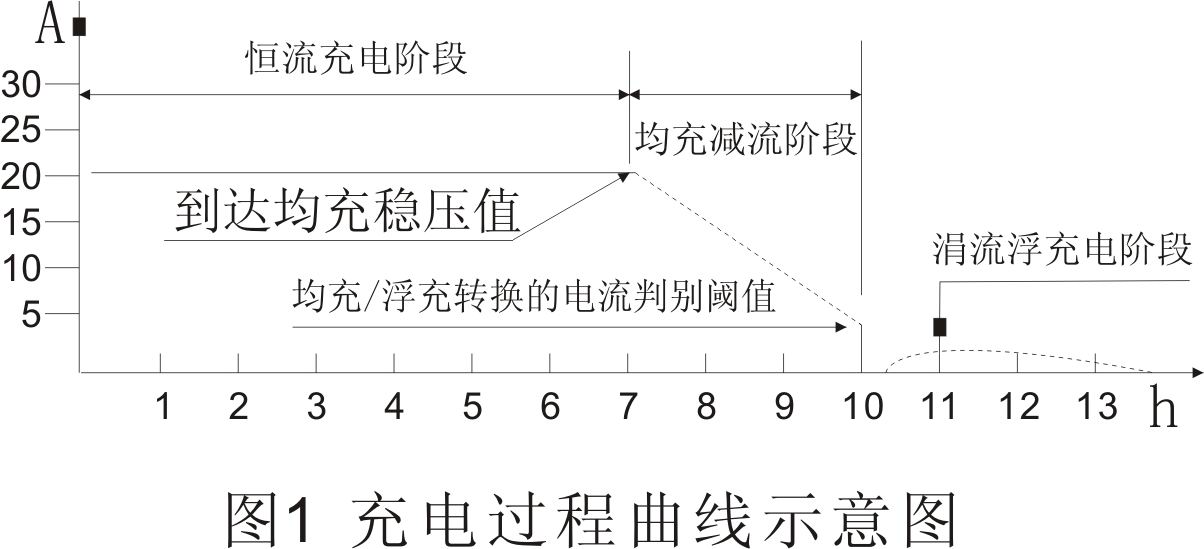

充电机以所选择充电电流的约三分之一作为均充-浮充转换的判别阈值，大于阈值处于均充状态，小于阈值处于浮充状态。如图所示的充电过程是：充电早期以所选的充电电流对蓄电池进行恒流充电;当蓄电池电压到达充电机的均充稳压值(14.5V或29V)时自动转为定压减流充电;当电流减小至均充/浮充的转换阈值时则自动转为浮充电(稳压在13.5V或27V),此时因蓄电池端电压高于充电机的稳压值，充电电流为零;一般可认定此时蓄电池已充满，完成充电。若此时继续充电，经过一段时间后,会逐渐出现维持浮充状态的涓流。设计成上述的充电特性，即先以较高的(均充)定压电压使蓄电池组的每格电池都能够较快地充分地充满电，继而以较低的(浮充)维持电压使蓄电池避免过充电，实现无人值守或减轻操作人员工作强度。

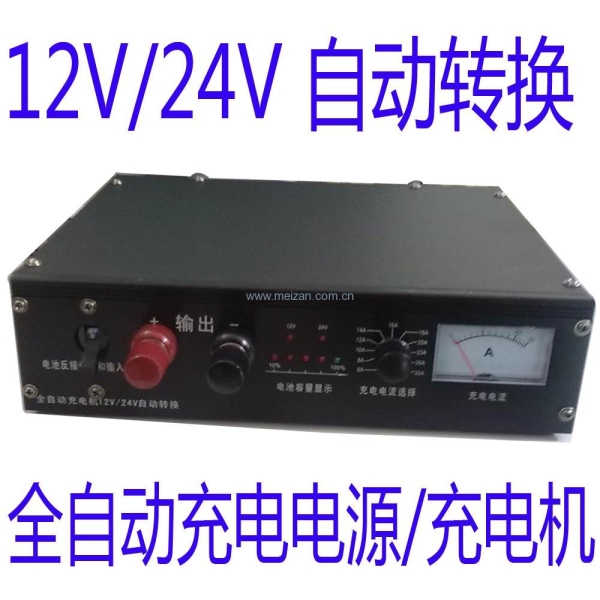

图2中的“电池反接保护和输入开关”是一只复合开关，当发生电池极性接反误操作时会自动跳开，保护充电机不被损坏。不过使用中应尽量避免发生此类错误。在输出端接有蓄电池的情况下，若“电池容量显示”最右边的发光二极管亮，表示蓄电池已充满电，然后既可拆下蓄电池结束充电；也可不拆下蓄电池，维持涓流浮充电。

12V/24V全智能充电电源/充电机使用说明

●开箱：开箱时应检查箱内随机附件：使用说明书一份,产品保修卡一份。

●通电前检查：经过储存与运输的充电机通电前应检查运输中的受损情况,如螺丝是否松动，外

观有无异样，电源线、接线柱是否震脱以及是否受潮等，如有上述现象发生应及时妥善处理。

●接线：接前面板的标记接好充电机与蓄电池的连线（要求截面积大于6mm2），确认接头牢固，连接无误。

●选择充电电流：一般按照10小时充电率选择充电电流，即：

充电电流(A)=蓄电池额定容量(Ah)÷10(h),

例如充200Ah的电池,充电电流(A)=200Ah÷10h=20A，将“充电电流选择”开关旋至20A档；如需加快充电则可将充电电流适当调大。

●当用于发电机辅助启动时，一般应将电流调到最大档（30A）。

●充电机的散热风扇为智能温控，当机内温度超过风扇的启转温控点时，机内风扇即可启转,请务必不要挡住风扇的进出风口。

●当机内温度过高达到过热关机温度阈值时，充电机将自动停止工作而确保不被损坏；当温度稍有下降则会自动启动恢复工作。

●出现故障及问题时的处理：开机后若发现工作不正常时应切断充电机的电源开关，仔细检查机器内外连接是否正确，连接螺丝是否松动，各开关、旋钮的位置是否正确，如出现用户难于处理的问题切勿擅自旋出螺丝而取下机壳。因为机内有高压电，没有专业知识及仪器设备不要自行修理,请及时通知我厂及经销商解决。

●敬告：只有在加电试验正常无误后，才能与受电负载设备连接。
